Woningscheidende wanden toekennen

Bij appartementen kan toekennen van woningscheidende eigenschappen aan wanden tussen gebouweenheden veel werk zijn.
In de Modeller zijn echter veel selectiemogelijkheden beschikbaar waardoor dit veel sneller kan worden gedaan.

Download hier onderstaande toelichting als PDF.

Het toekennen van een woningscheidende wand tussen gebouweenheden is van belang omdat hiermee op een juiste wijze de gebruiksoppervlakte en de verblijfsruimte berekend worden.

Van belang is dat wel de Gebouweenheden al zijn toegekend aan de ruimten en dat een eigen constructie is aangemaakt voor een woningscheidende wand.

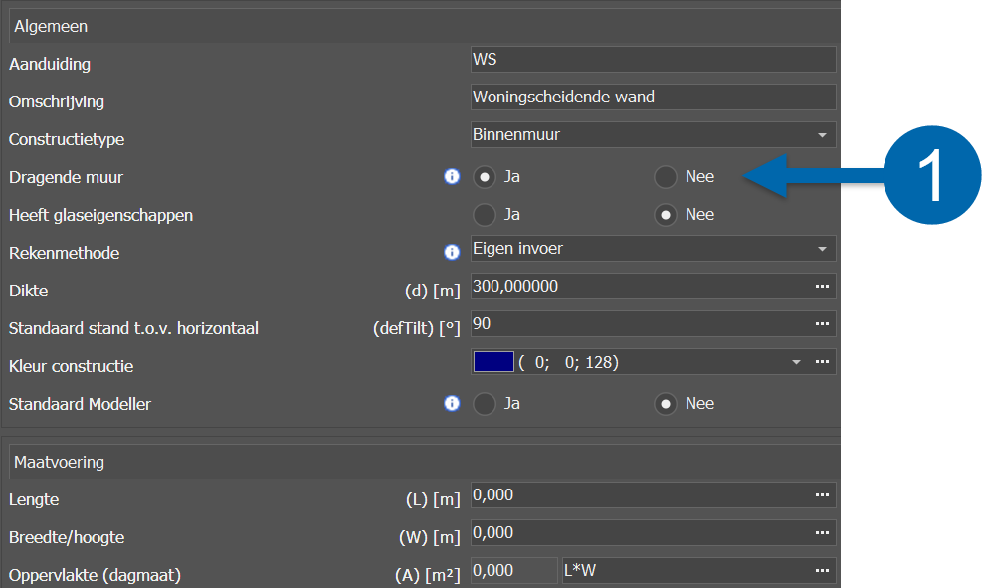

Vergeet niet voor een woningscheidende wand de eigenschap mee te geven dat het een ‘Dragende muur’ is (1).

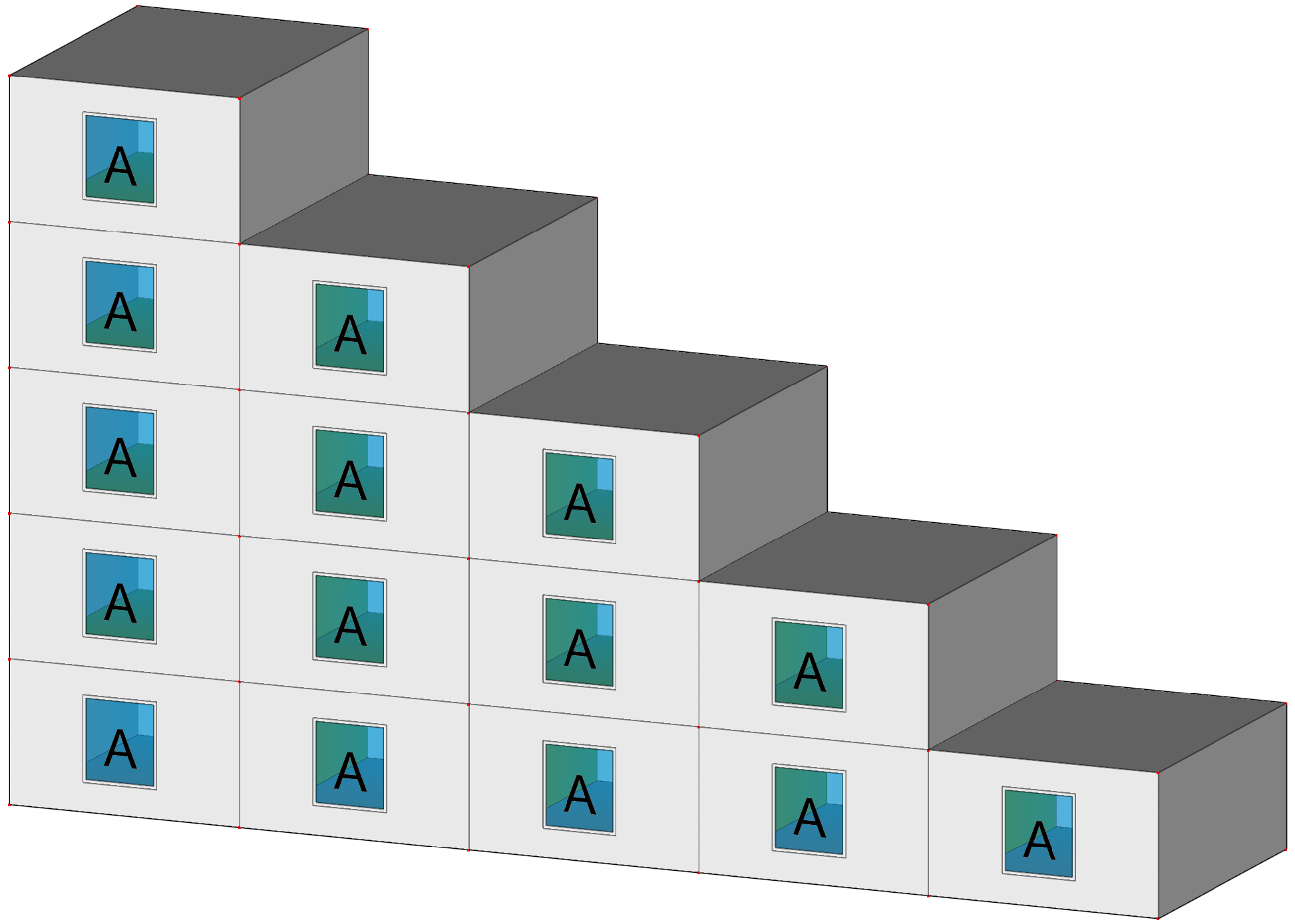

Voor het in de figuur weergegeven gebouw gaan we eigenschappen toekennen aan de wanden die de begrenzing vormen tussen de gebouweenheden.

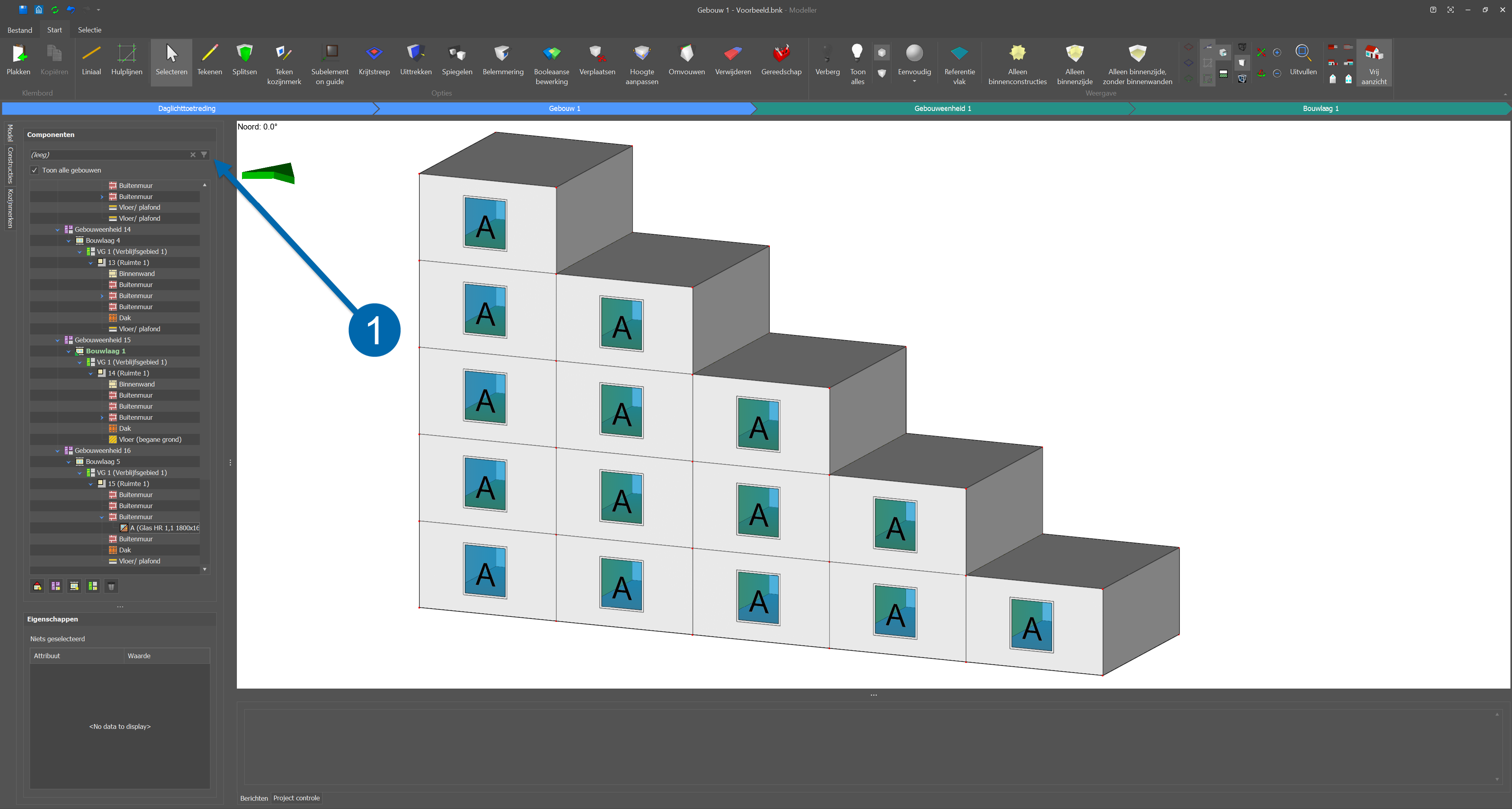

Hiervoor gebruiken we het filter in de Modeller (1)

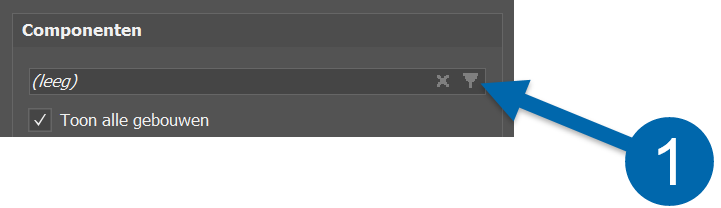

Selecteer het filtericoon (1)

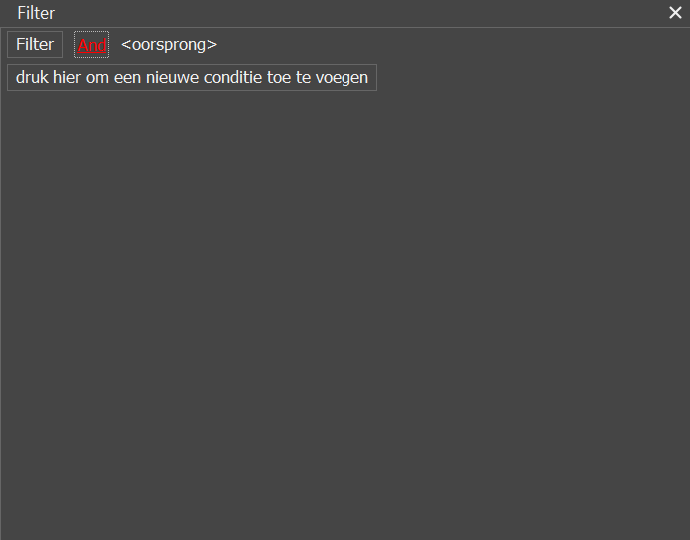

Een scherm waarin de specificaties voor het filter kunnen worden ingevoerd komt dan in beeld.

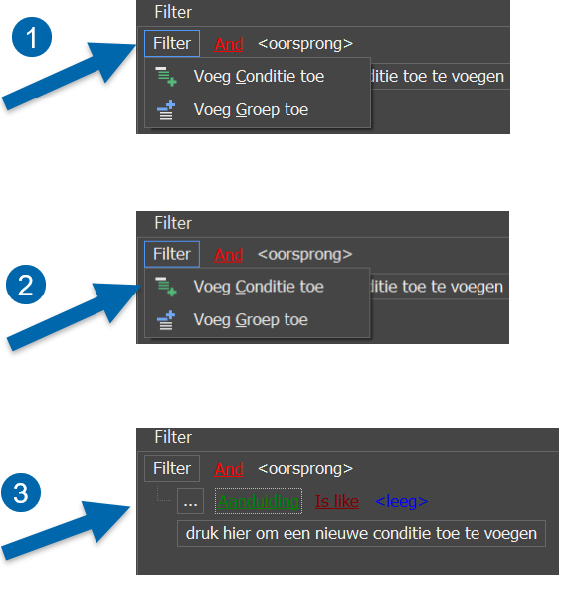

1. Selecteer 'filter'

2. Selecteer 'Voeg Conditie toe'

3. De conditie wordt dan zichtbaar

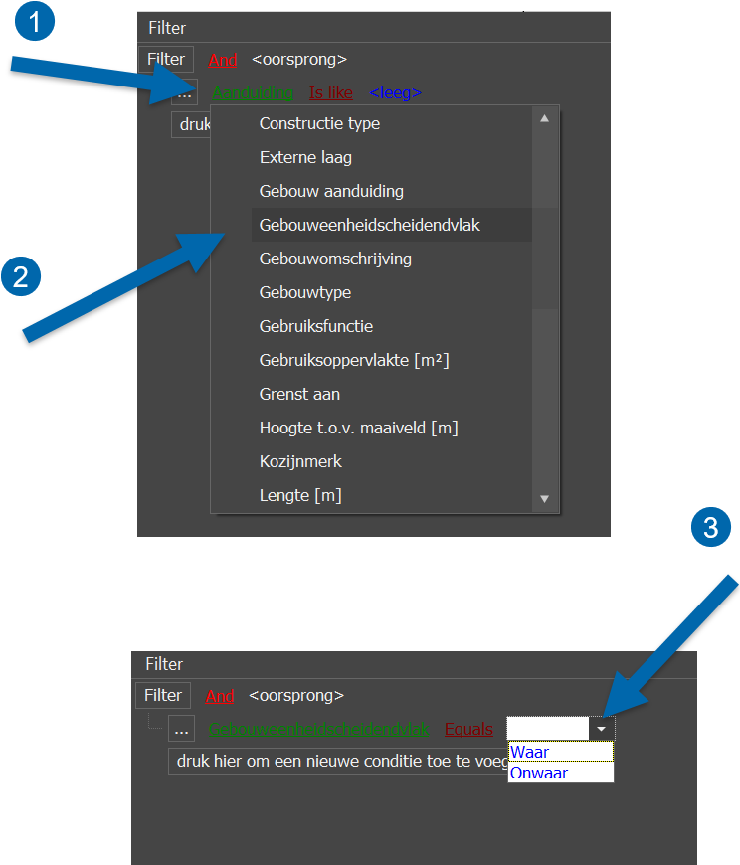

1. Selecteer 'aanduiding'

2. Selecteer 'Gebouweenheidsscheidend vlak'

3. Selecteer bij 'equals' = waar

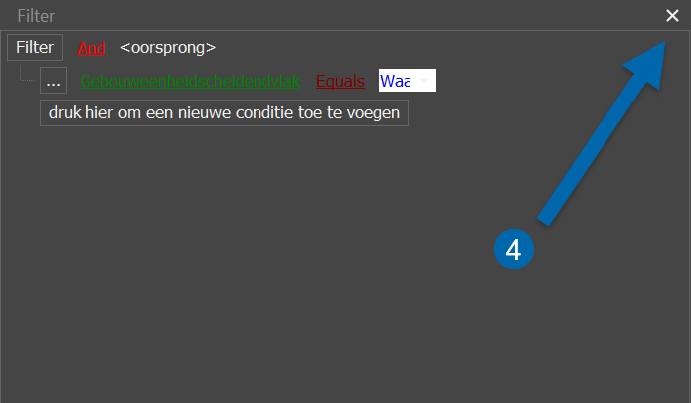

4. Sluit het filter af, waarna in de boom de geselecteerde vlakken zichtbaar worden.

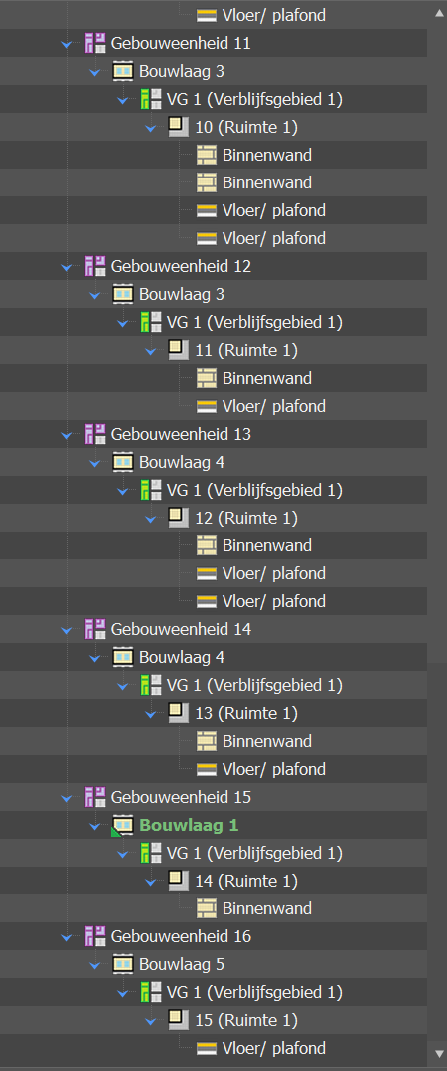

In de boom zijn niet alleen de wanden zichtbaar, maar ook de vloeren:

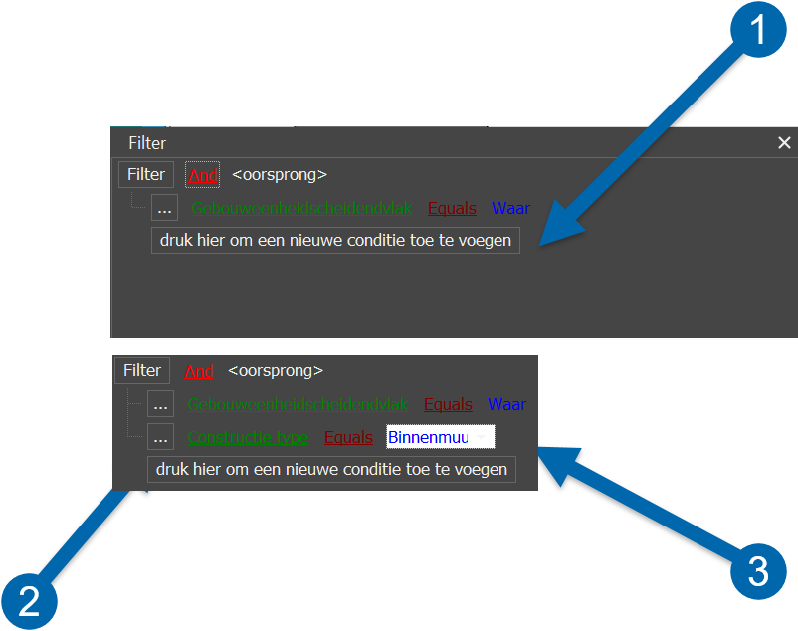

We voegen dus een extra filter toe.

1. Selecteer 'nieuwe conditie toevoegen'

2. Voeg het filter constructietype 'Binnenmuur' toe

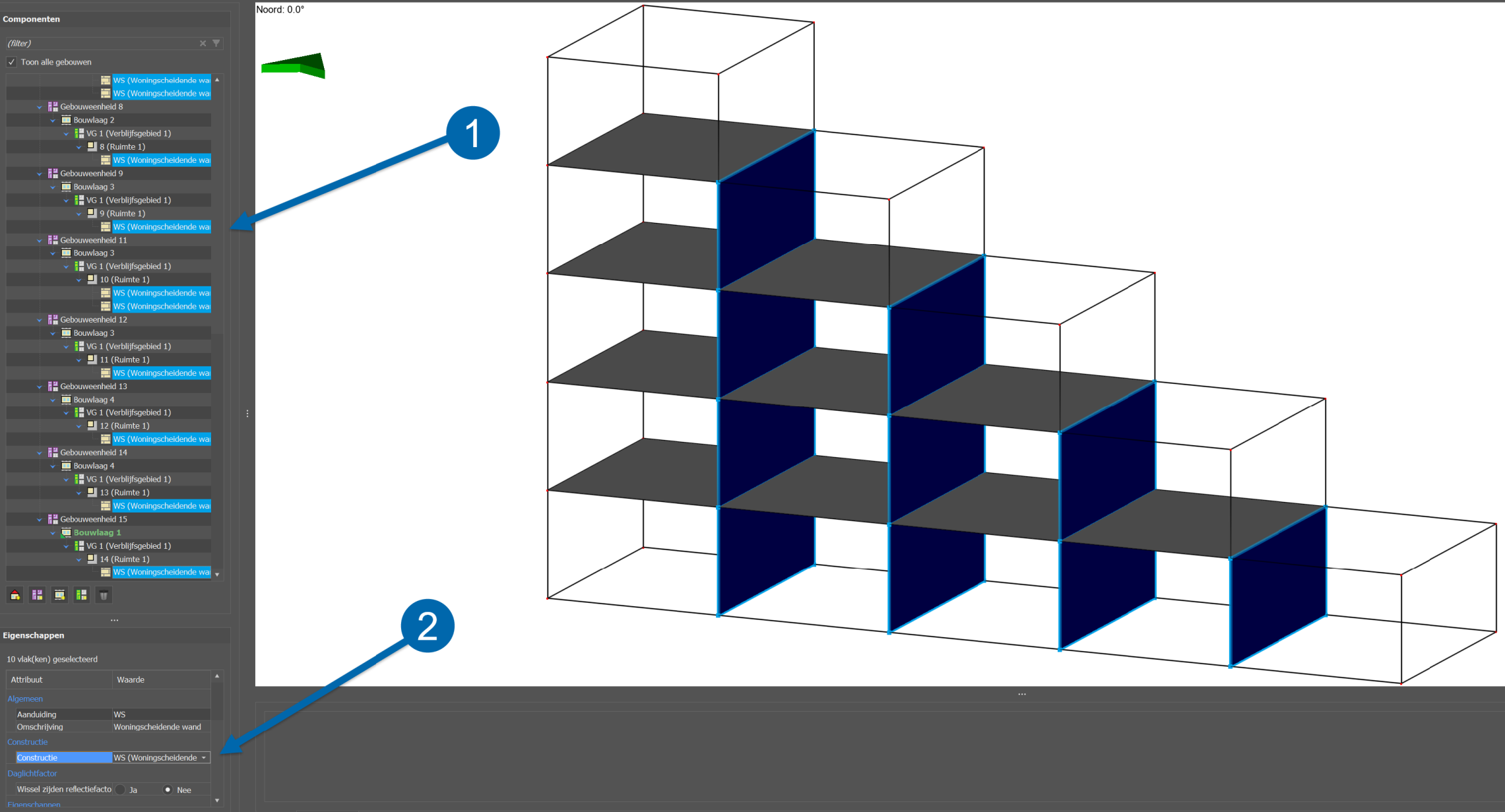

Nu zijn alleen nog de wanten tussen de gebouweenheden zichtbaar (1).

Selecteer al deze wanden. (Shift) en pas de constructie aan.

Alle wanden zijn nu aangepast.

TIP:

‘Uitklappen van Boom’ met alle gefilterde elementen. Selecteer ‘Gebouw’ en druk op * op je numerieke toetsenbord. Alle gefilterde onderdelen worden nu zichtbaar.
