Ventilatiebalans in een warmteverliesberekening
In Gebouwprestatie 2022 hebben we in de Warmteverliesberekening de ventilatiebalans geïmplementeerd die ook in de andere berekeningen wordt gebruikt. Hierdoor kan worden volstaan met 1 keer invoeren.
Dit is tevens de oplossing bij waarschuwingen zoals: qv;min (0.00 [dm3/s]) is minder dan qv;eis (7.00 [dm3/s]).
Dit is tevens de oplossing bij waarschuwingen zoals: qv;min (0.00 [dm3/s]) is minder dan qv;eis (7.00 [dm3/s]).
Voor een Warmteverliesberekening zijn in het Bouwbesluit ventilatie eisen bepaald op basis van de verblijfsgebieden.
Een ventilatiebalans in een warmteverliesberekening kan je in 3 stappen invullen:
Stap 1

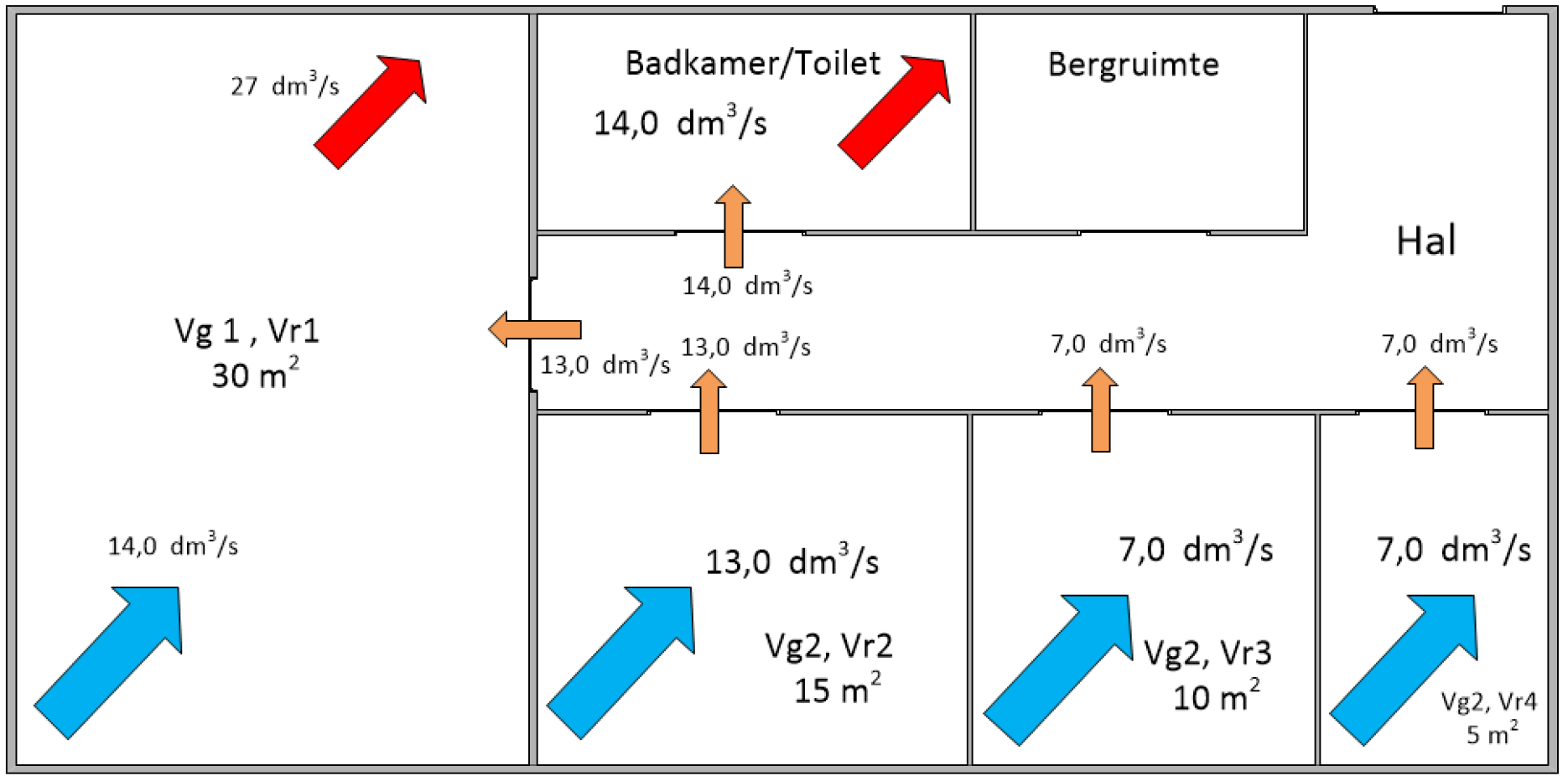

Teken de luchtstromen in de plattegrond:
Een ventilatiebalans in een warmteverliesberekening kan je in 3 stappen invullen:
Stap 1
Teken de luchtstromen in de plattegrond:
- Breng eerst de luchtstromen aan in de slaapkamers
- Voer deze luchtstromen naar de hal
- Voer vanuit de hal eerst lucht naar de badkamer, breng de lucht die “over” is naar de woonkamer
- Voer nog extra lucht toe in de woonkamer, en bepaal de capaciteit van de afvoer.
Stap 2

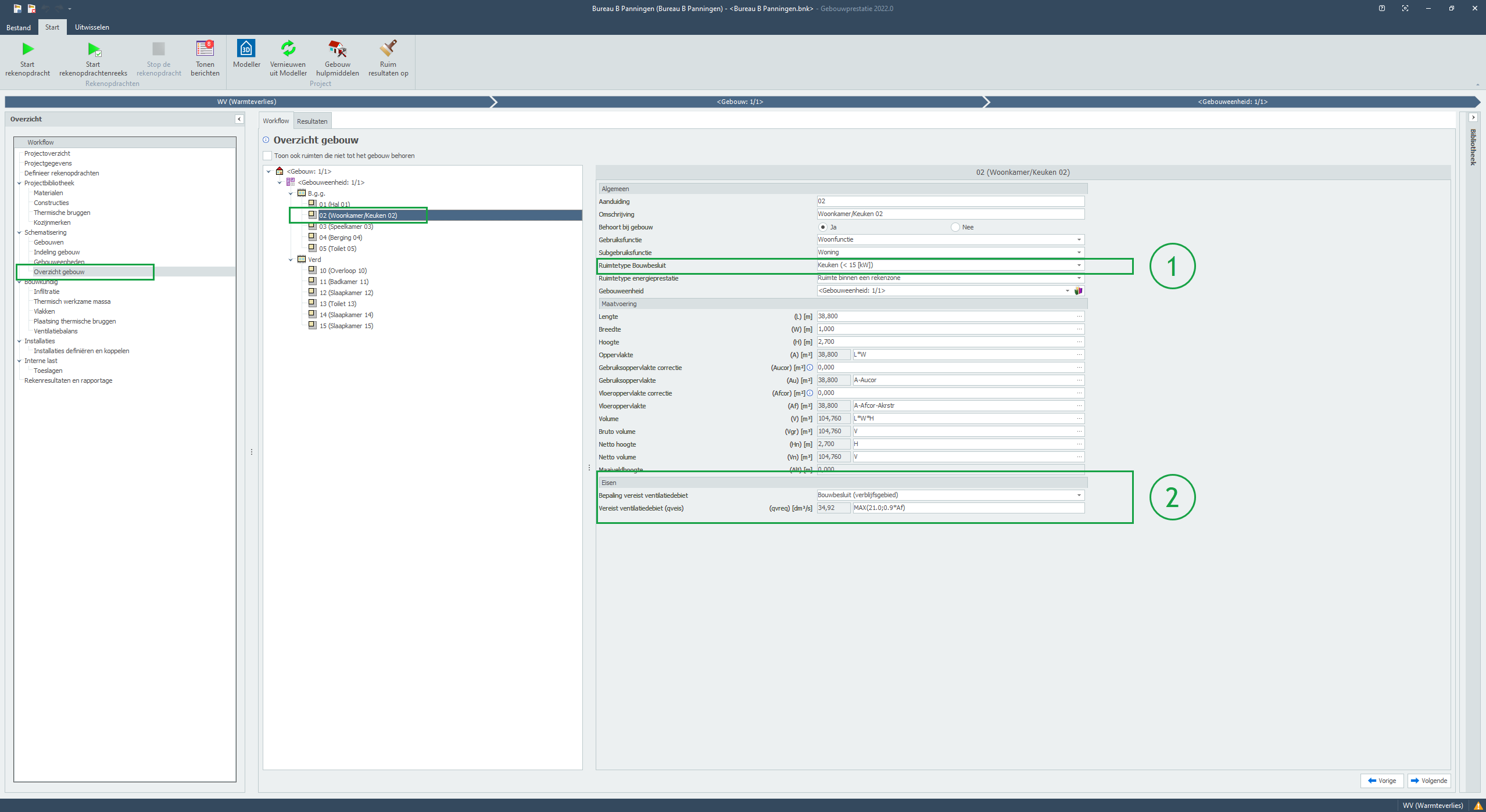

Open je project in Gebouwprestatie en ga naar Workflow | Overzicht gebouw
Open je project in Gebouwprestatie en ga naar Workflow | Overzicht gebouw
- Geef per ruimte aan welk type ruimte dit is volgens het Bouwbesluit. (1)
Onderaan het formulier van een ruimte wordt direct de ventilatie eis berekend:
Bepaling vereist ventilatiedebiet, Bouwbesluit (verblijfsgebied), gevolgd door de regel
Vereist ventilatiedebiet, indien van toepassing bepaald aan de hand van een formule. (2)
Stap 3
Ga naar Workflow | Ventilatiebalans
Geef per ruimte de afvoer- en de toevoer van lucht aan. Dit dient altijd in balans te zijn en heeft dus minimaal 2 luchtstroom richtingen.
Bepaling vereist ventilatiedebiet, Bouwbesluit (verblijfsgebied), gevolgd door de regel
Vereist ventilatiedebiet, indien van toepassing bepaald aan de hand van een formule. (2)
Stap 3

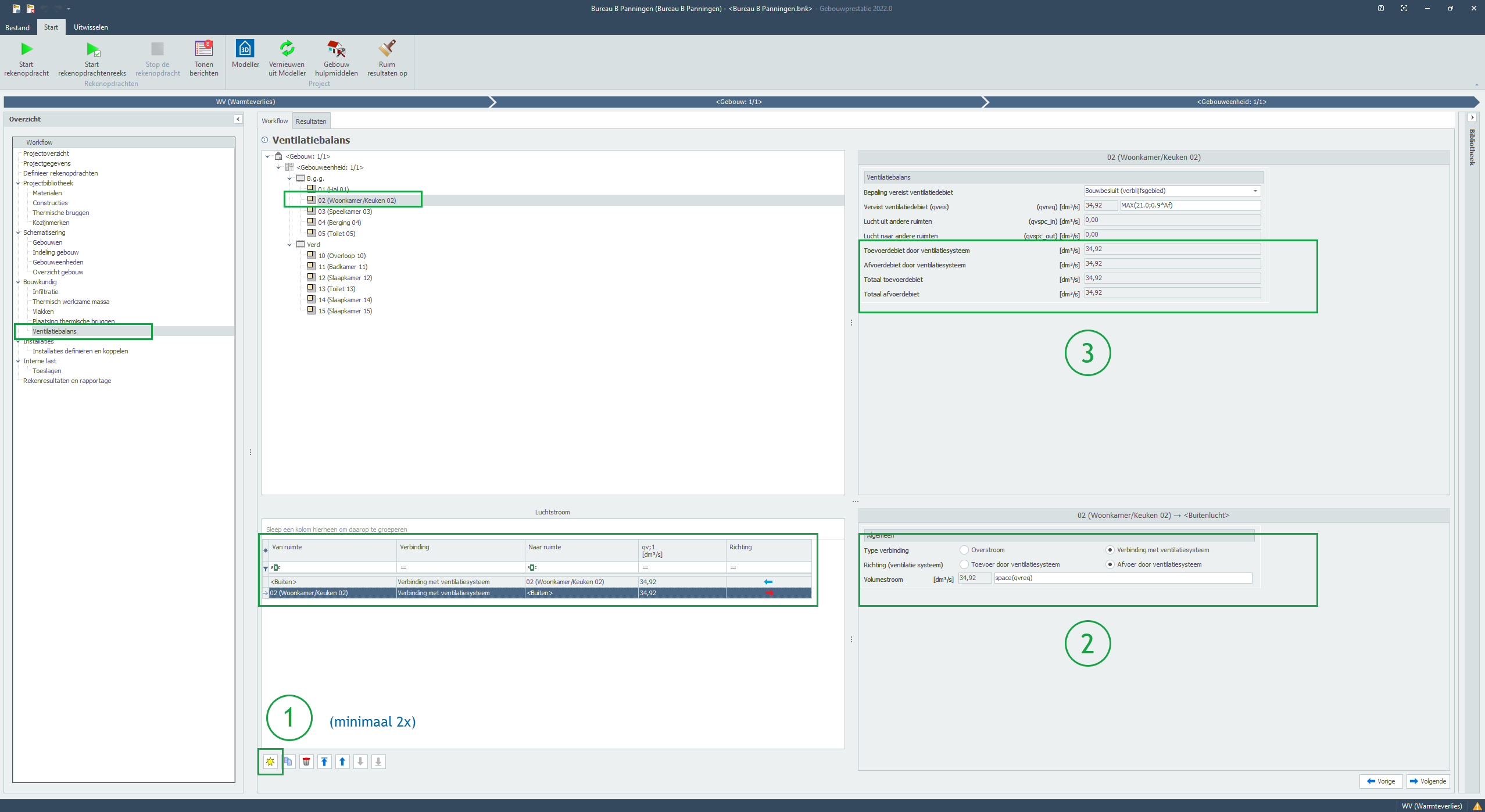

Ga naar Workflow | Ventilatiebalans
Geef per ruimte de afvoer- en de toevoer van lucht aan. Dit dient altijd in balans te zijn en heeft dus minimaal 2 luchtstroom richtingen.
- voeg minimaal 2 luchtstroom regels toe (1)
- definieer de luchtstroom richting (2)
