Wist je dat... je in Gebouwprestatie gemakkelijk alle thermische bruggen toe kan voegen aan je model, zodat deze correct meegenomen worden in Uniec3? Lees snel verder!



Hoe ga je te werk?

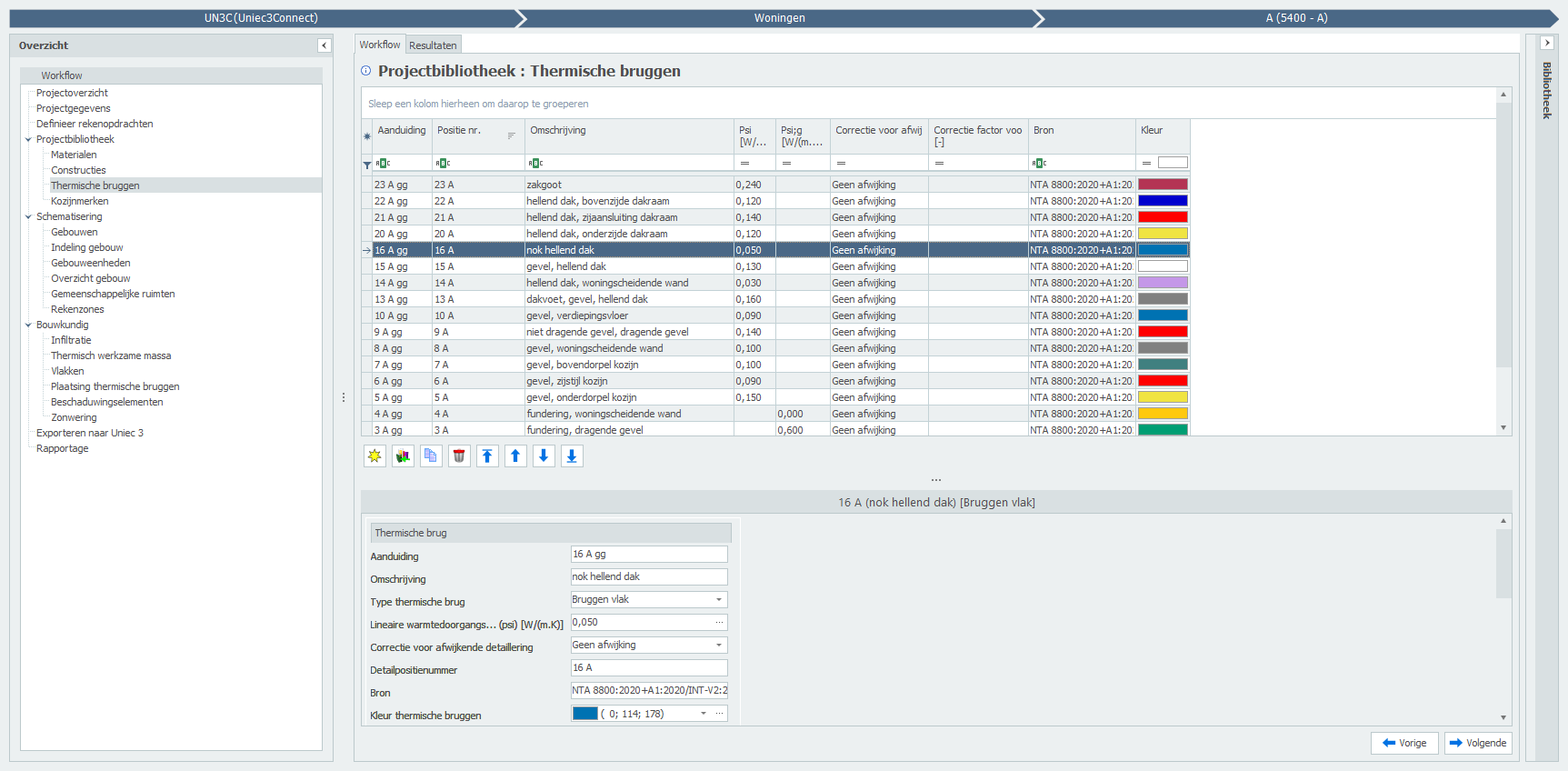

Open in Gebouwprestatie de module Uniec3Connect en klik in de workflow op de tab ‘Thermische bruggen’. In de standaard bibliotheek zijn de forfaitaire waarden van de lineaire warmtedoorgangscoefficient opgenomen uit de NTA8800 Bijlage I. Vanuit de standaard bibliotheek sleep je gemakkelijk de benodigde thermische bruggen in de projectbibliotheek.

​

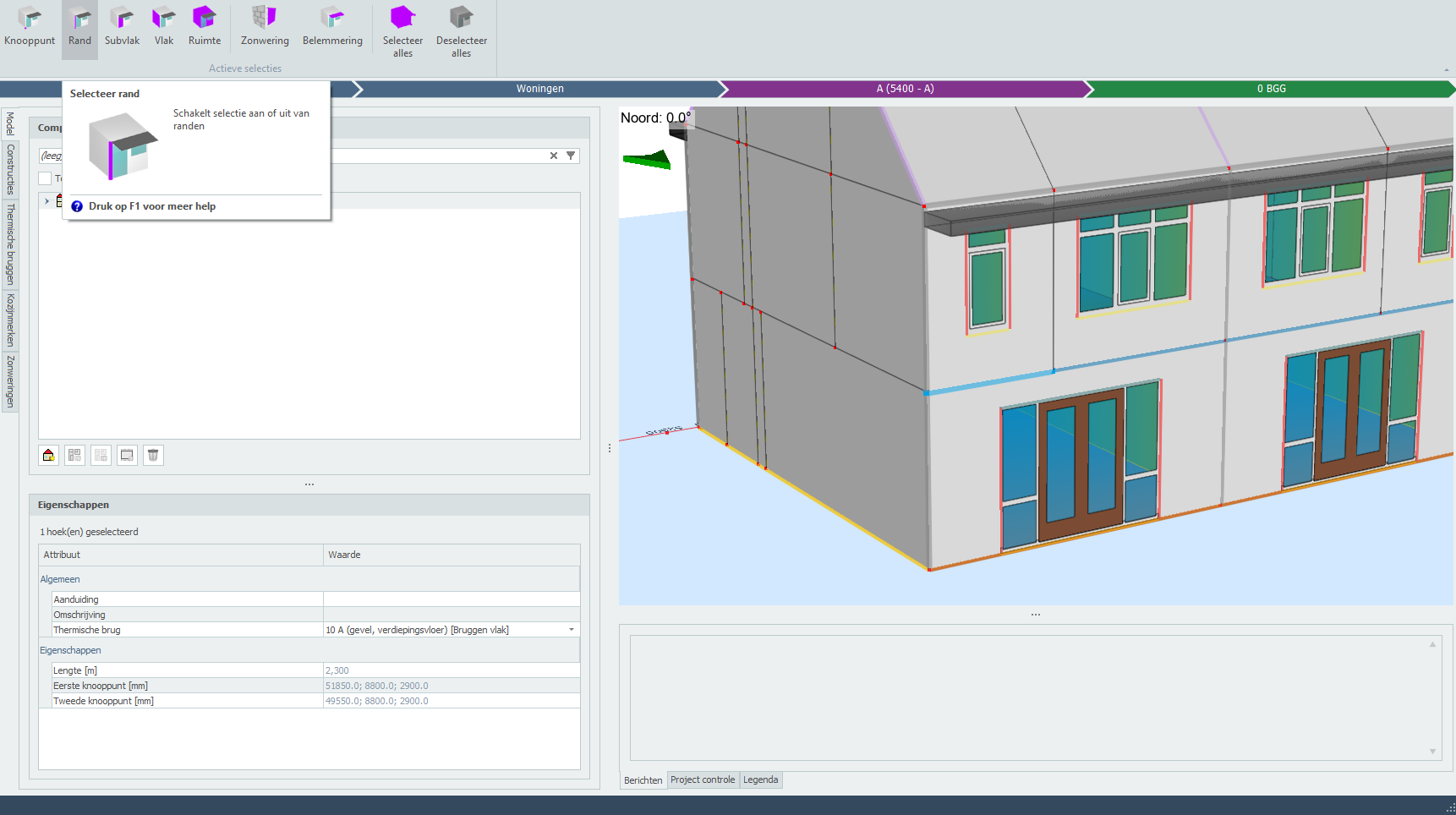

Open vervolgens de Modeller. In de Modeller kan je de thermische bruggen toevoegen aan de randen die getekend zijn in het 3D model. Om gemakkelijk de randen te selecteren kun je de selectie aanpassen. Doe dit door in de ribbon op ‘Selecteren’ te klikken, vervolgens klik je op het tabje ‘Selectie’ dat bovenaan erbij is gekomen. Klik hier eerst op ‘Deselecteer alles’ en dan op de knop ‘Rand’. Nu kun je alleen nog randen selecteren in je model.

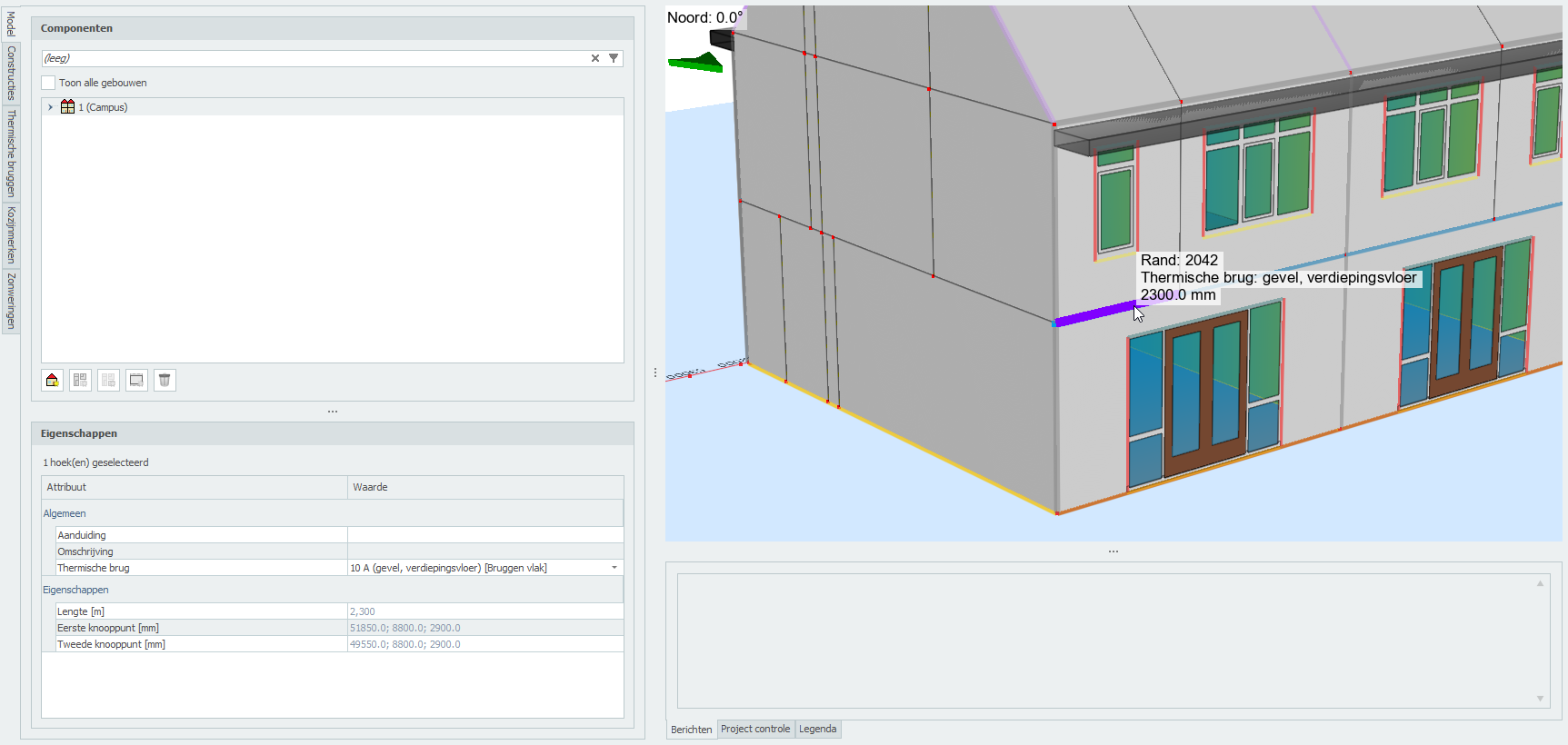

Als laatste stap selecteer je de rand in je model waar je een thermische brug aan toe wilt kennen. In het venster links onder kan je thermische brug uit je project bibliotheek selecteren. Done!

Tip! Klaar met het toekennen van thermische bruggen? Vergeet niet de selectie aan te passen als je weer ruimtes, knooppunten, subvlakken en vlakken wilt kunnen selecteren.

In de Kozijneditor

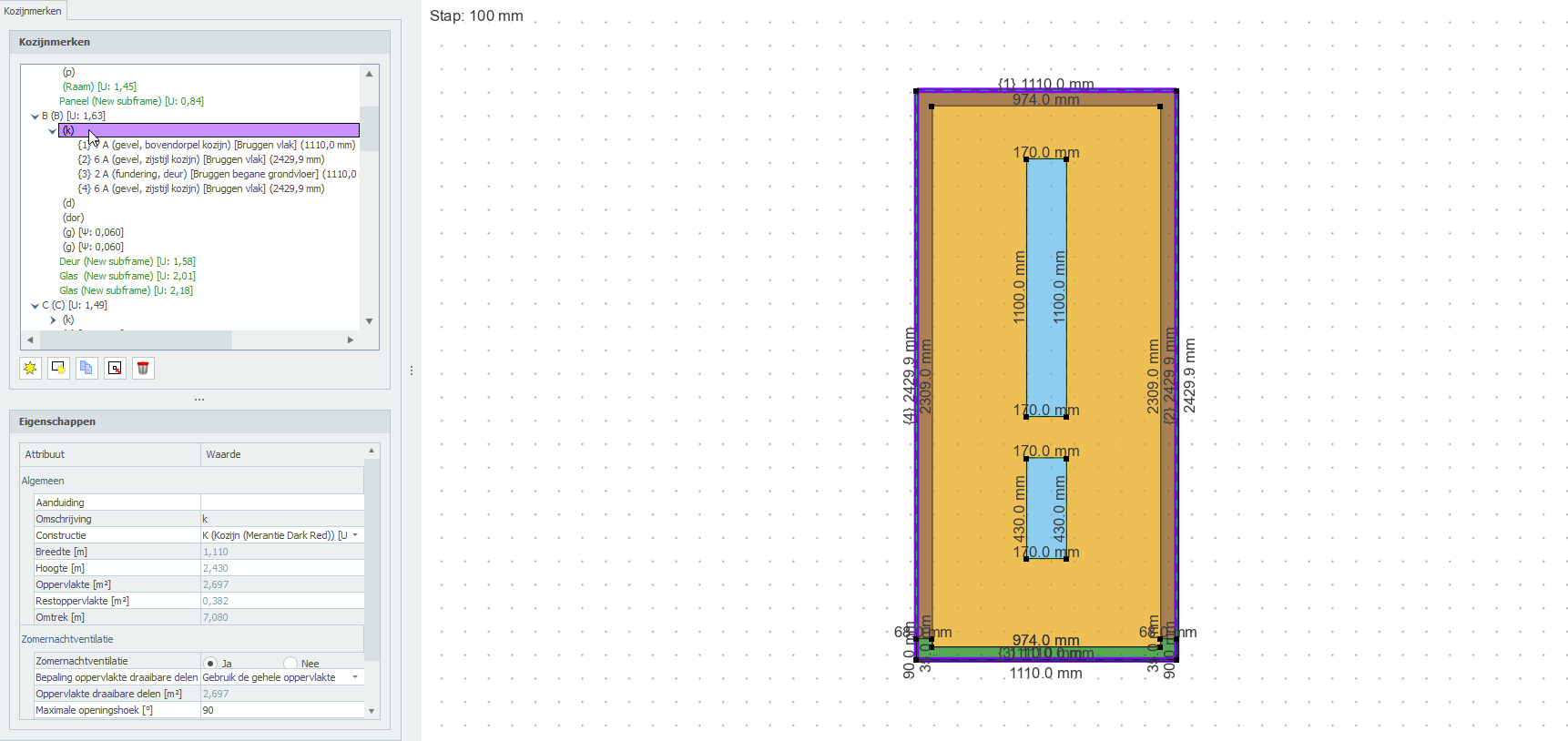

Ook is het mogelijk om thermische bruggen aan de kozijnmerken toe te voegen. Open hiervoor de kozijneditor en open een omtrek van een kozijnmerk door op het pijltje naast de naam te klikken. Vervolgens kun je per rand de thermische brug toevoegen, bijvoorbeeld de zijstel en bovendorpel koude brug zoals in de afbeelding hieronder.

In de export van Gebouwprestatie naar Uniec 3 worden alle thermische bruggen meegenomen en deze kun je weer terugvinden in Uniec 3.
