Textlabels
De Modeller heeft de mogelijkheid om labels (tekst) toe te voegen aan het 3D model. Om een label toe te voegen, volg de stappen hieronder:
- Klik op de knop Textlabels in de ribbon.
- Typ de tekst in die op het label moet komen (dit kan ook gedaan worden na het plaatsen).
- Selecteer een vlak in het 3D model om het label op te plaatsen. Zodra je klaar bent met het plaatsen van labels, klik [esc] of de Selecteren knop in de ribbon.
- Klik op een geplaatst label om deze aan te passen. Er zijn de volgende mogelijkheden:
- Omschrijving: De text dat zichtbaar is op de label.
- Invoer tekstgrootte: Selecteer of het label een vaste grootte heeft of schaalt met het in en uitzoomen van het 3D model.
- Tekstgrootte: Als Vaste hoogte geselecteerd is bij b, voer dan de tekst grootte in [m], en als Geschaald is geselecteerd dan is het de schaalfactor.
Nadat labels zijn geplaatst kunnen deze worden verplaatst en verwijderd d.m.v. de knoppen in de ribbon. Omdat de labels gekoppeld zijn aan een vlak, zal deze worden verwijderd als het vlak wordt verwijderd of bewerkt.
Waar kan dit voor worden gebruikt?

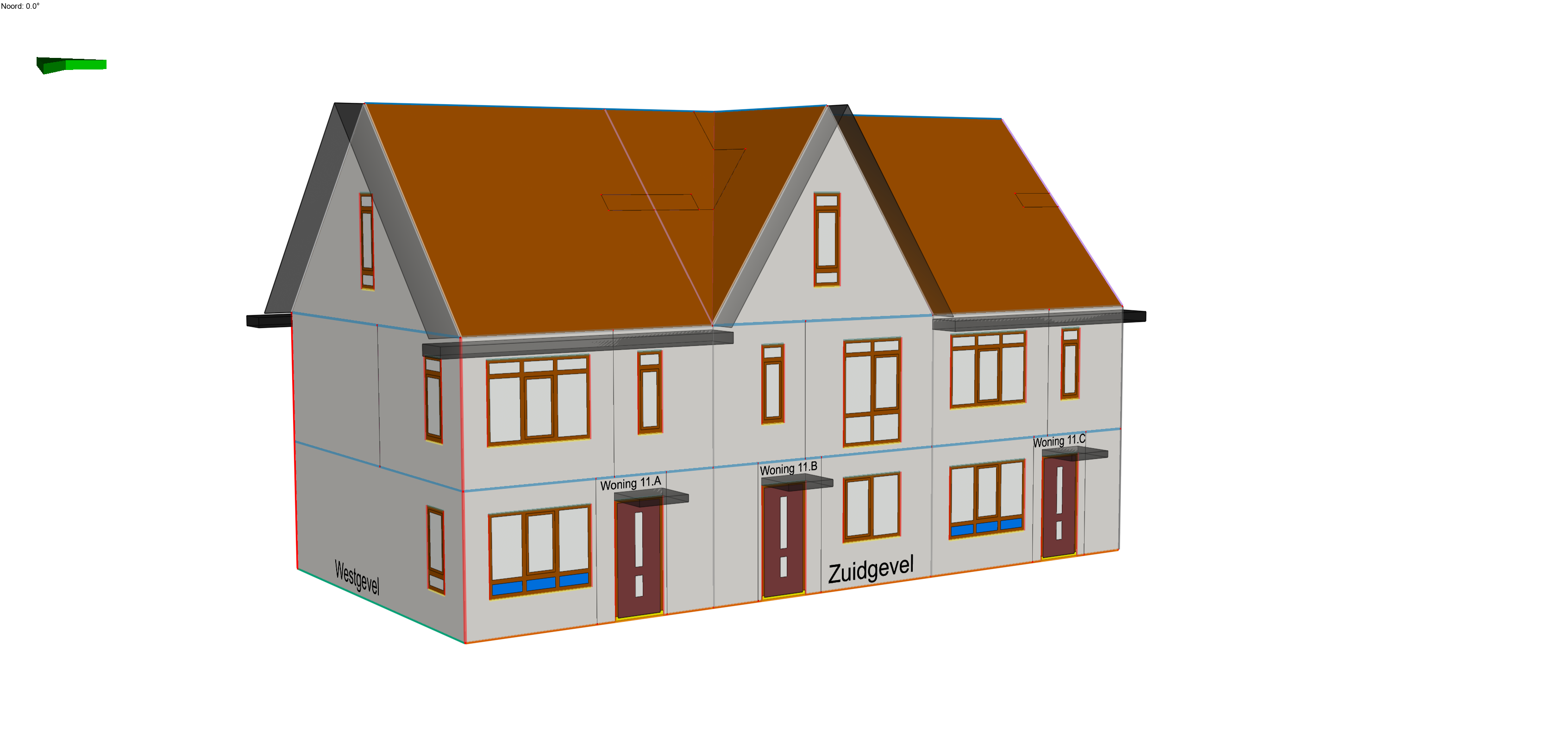

Labels kunnen worden gebruikt om bijvoorbeeld gevelaanduidingen toe te voegen aan het 3D model voor de rapportages. Voeg de labels toe aan het model, maak hiervan een screenshot en voeg dit toe als bijlage aan een rapportage.
