Ruimtes of bouwlagen verhogen/verlagen met behoud van ruimte informatie

Ruimtes hoogte aanpassen

Soms komt het voor dat een paar ruimtes andere hoogtes hebben dan de rest van de bouwlaag. Het is mogelijk om deze ruimte te verhogen of te verlagen met behoud van 'aanduiding', 'omschrijving' etc.

Dit kan via de knop [Gereedschap]. De werkwijze is als volgt:

• Verberg de ruimtes die niet verhoogd moeten worden.
• Selecteer tool [Gereedschap]
• Selecteer de ruimtes in het 3D model (gebruik [Ctrl] + klikken om meerdere ruimtes te selecteren)
• Kies [Groep Isoleren]
• Klik op tool [Verplaatsen]
• Selecteer de dakvlakken in het model
• Typ met toetsenbord in: ;;1000 (er verschijnt een grijze balk onderin)

• Klik op [Enter] op het toetsenbord

Nu wordt het dak/plafond 1 meter hoger geplaatst.

Let op! Deze methode werkt niet als er ruimtes boven de te verhogen ruimtes liggen. In dat geval ontstaat er een extra ruimte die je samen moet voegen (waardoor de ruimte informatie verloren gaat). Als alternatief, volg de stappen bij Ruimte verhogen tussen bouwlagen.

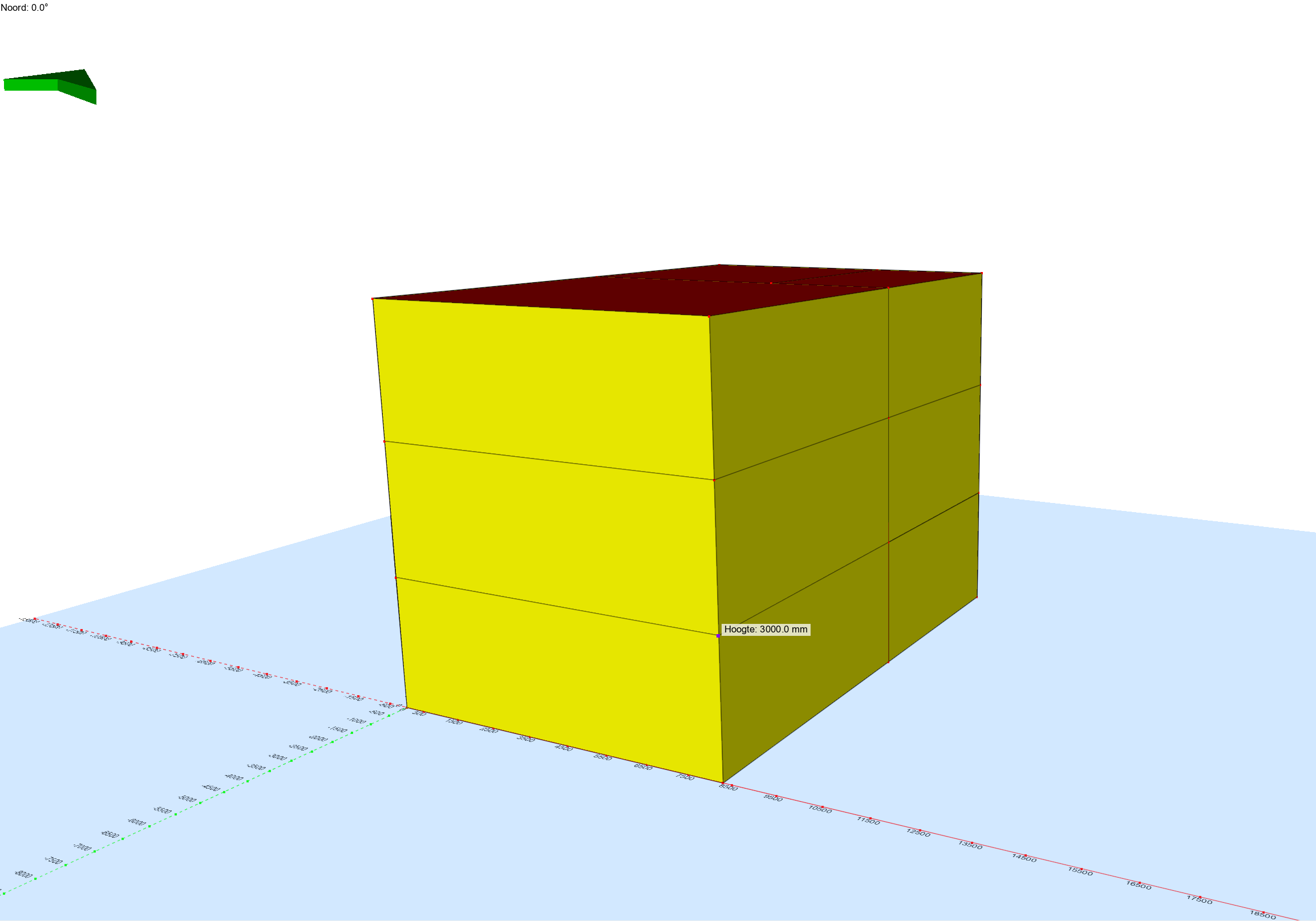

Bouwlagen hoogte aanpassen

In dit voorbeeld worden meerdere bouwlagen binnen een gebouw met dezelfde hoogte verplaatst. Dit werkt alleen wanneer alle ruimten binnen een bouwlaag dezelfde hoogte hebben en zich op dezelfde hoogte bevinden! Als je deze stappen doorloopt met alle bouwlagen geselecteerd, dan verplaats je het gehele gebouw omhoog.

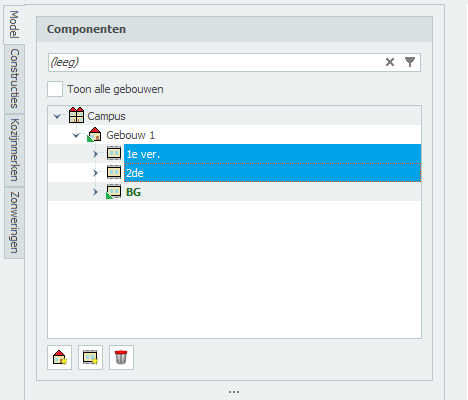

Stap 1. Selecteer in de gebouwboom alle bouwlagen die verplaatst moeten worden, behalve de onderste laag, deze wordt verhoogt. Het selecteren kan met kan met behulp van [Ctrl] en [Shift].

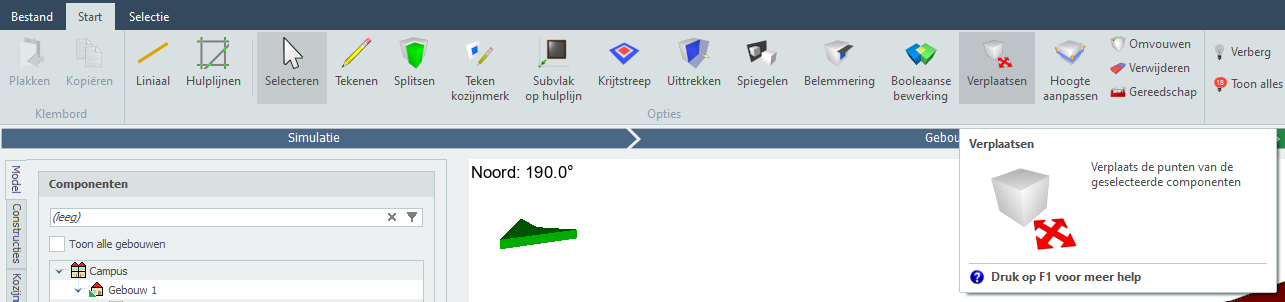

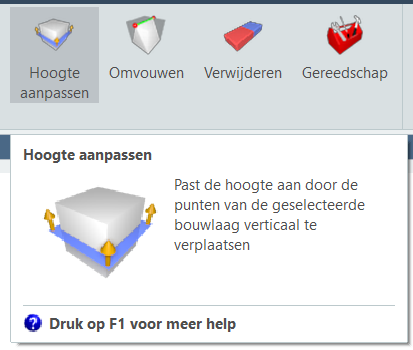

Stap 2. Klik in de ribbon op de knop [Verplaatsen]

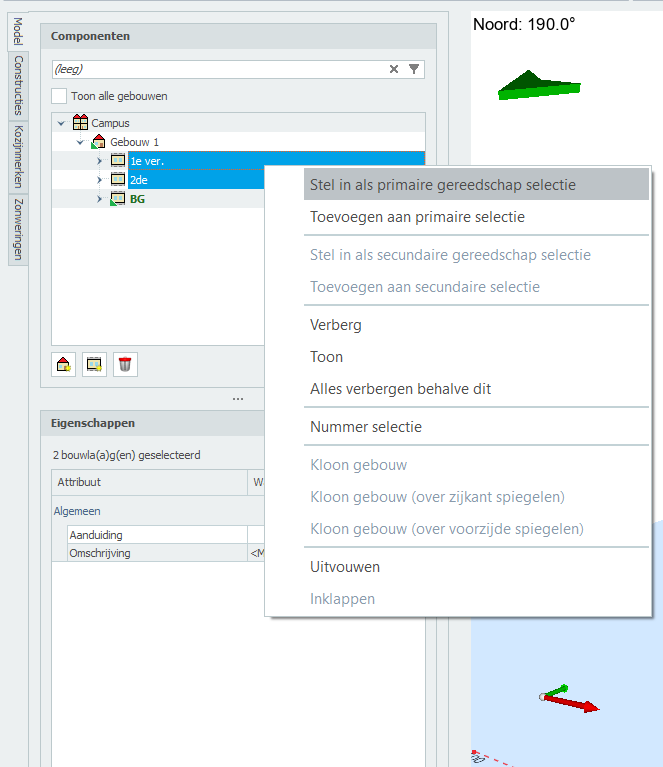

Stap 3. Klik met de rechter muistoets op de gebouwboom en klik op de optie Stel in als primaire gereedschap selectie

De geselecteerde bouwlagen worden nu blauw weergegeven in het tekenveld.

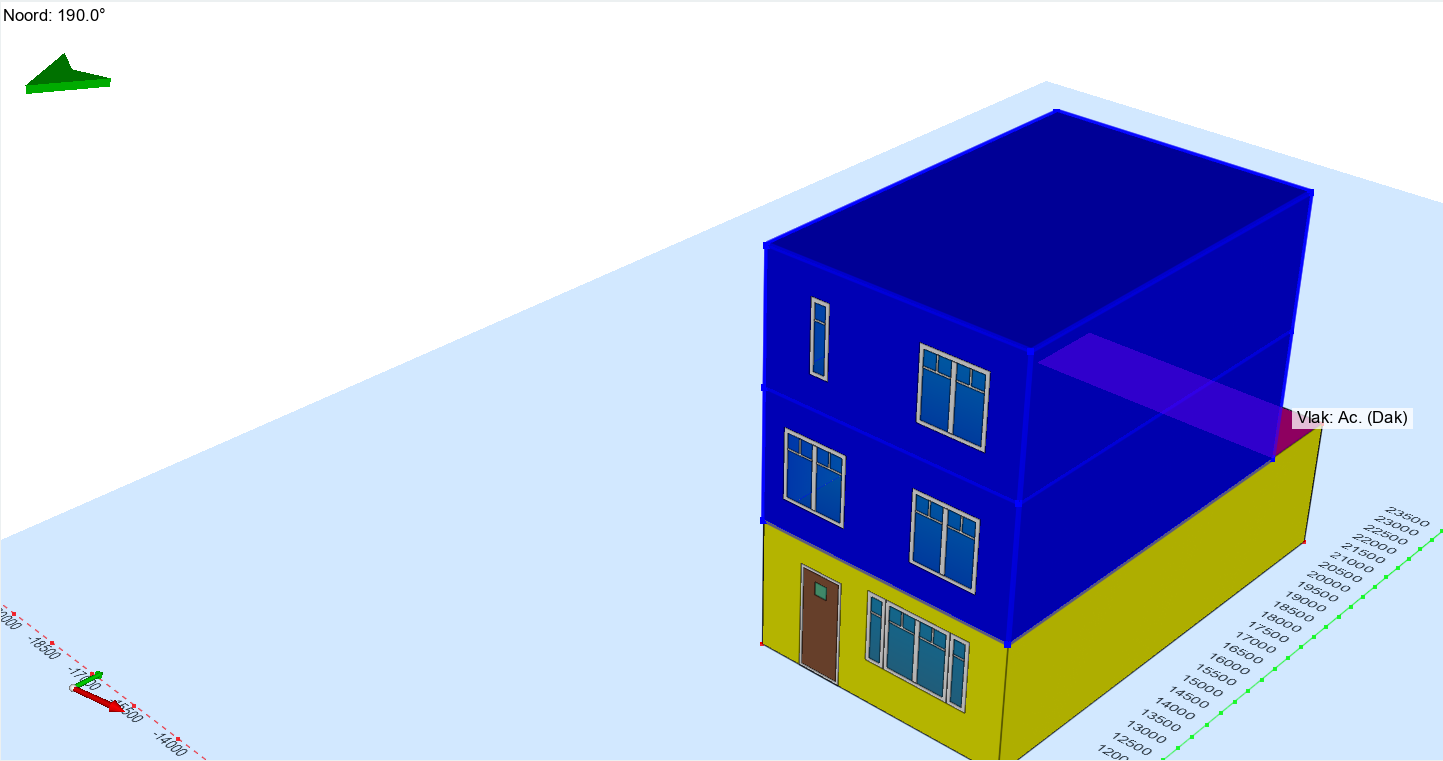

Stap 4. Wanneer de onderste bouwlaag dakvlakken bevat, moeten deze ook geselecteerd worden (deze zijn soms moeilijk te zien)

Let op dat er geen weergave gereedschap is geselecteerd, zoals Verplaatsen of Roteren.

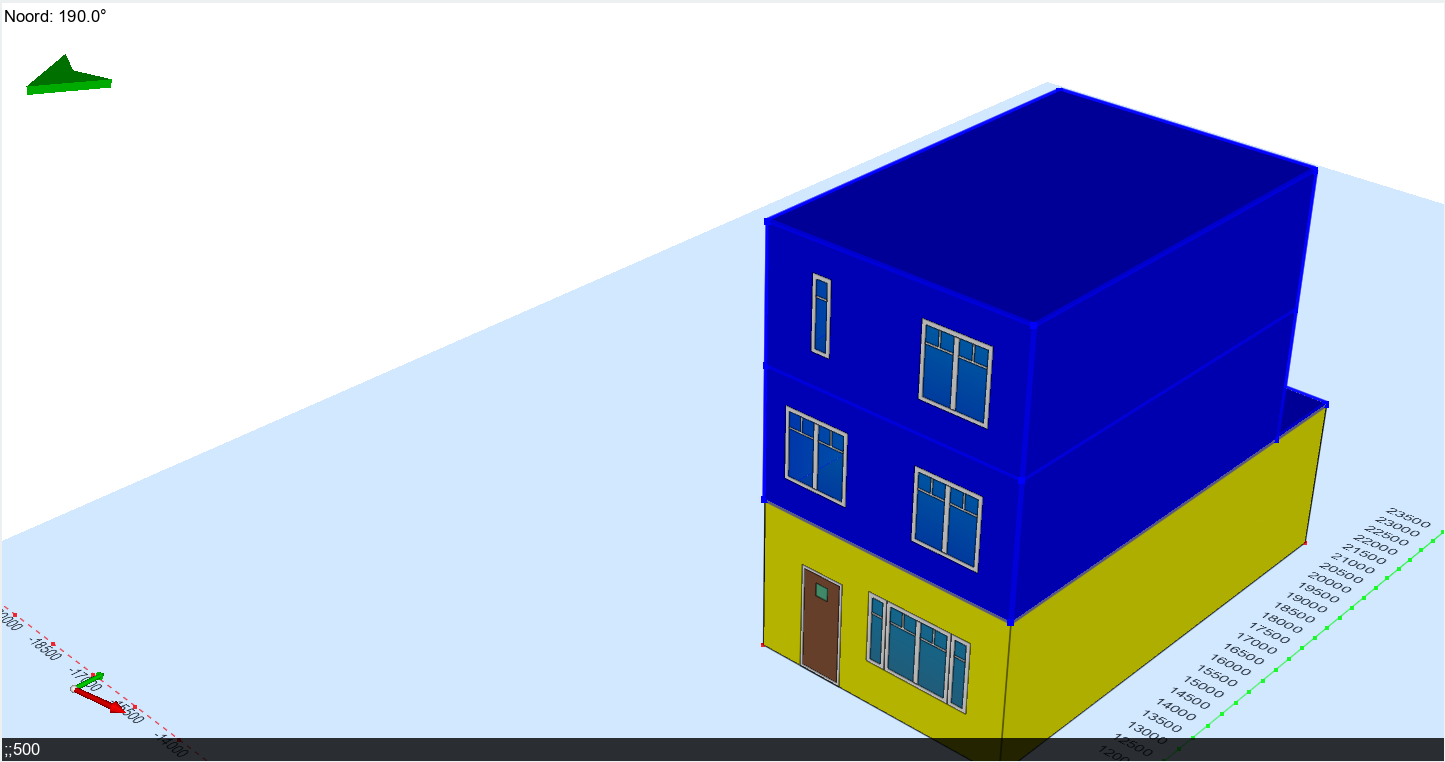

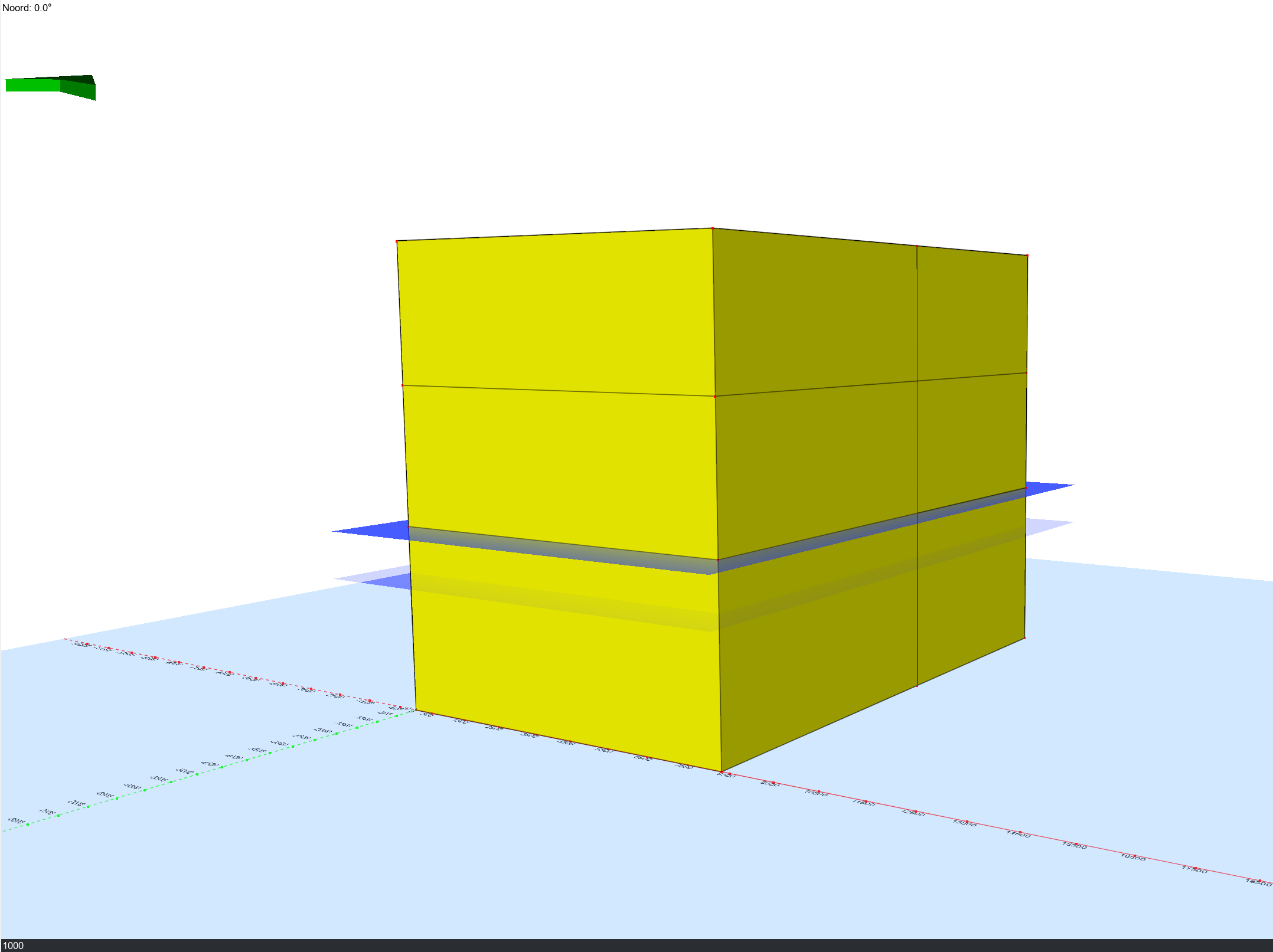

Stap 5. Typ ;;400 in en druk op [Enter] om te bevestigen.

Wanneer de tekst in het rood wordt weergegeven, kan de verplaatsing niet uitgevoerd worden. Waarschijnlijk zijn er dan dakvlakken van de te verhogen of verlagen bouwlaag niet geselecteerd.

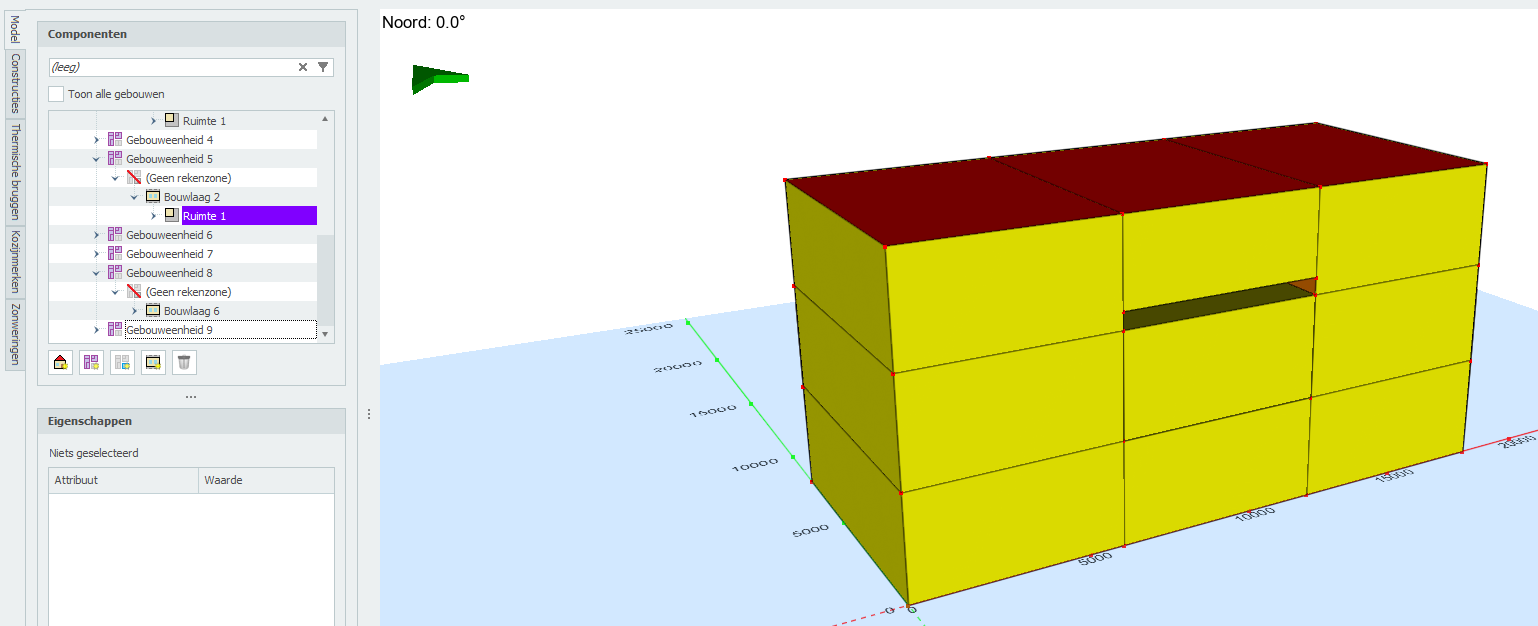

Ruimte verhogen tussen bouwlagen

Volg de stappen hieronder voor als er één of meerder ruimtes binnen een gebouw verhoogt of verlaagd moeten worden.

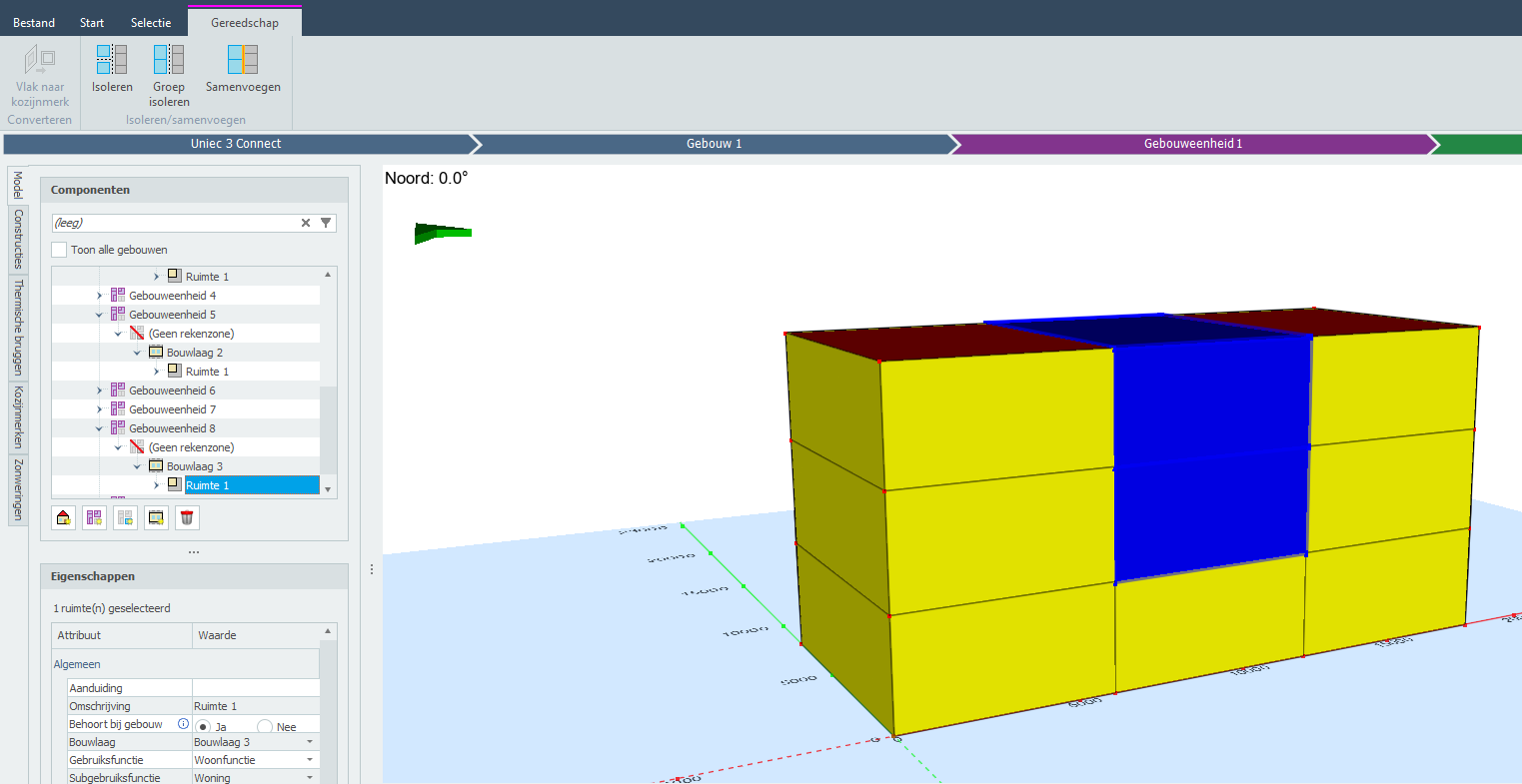

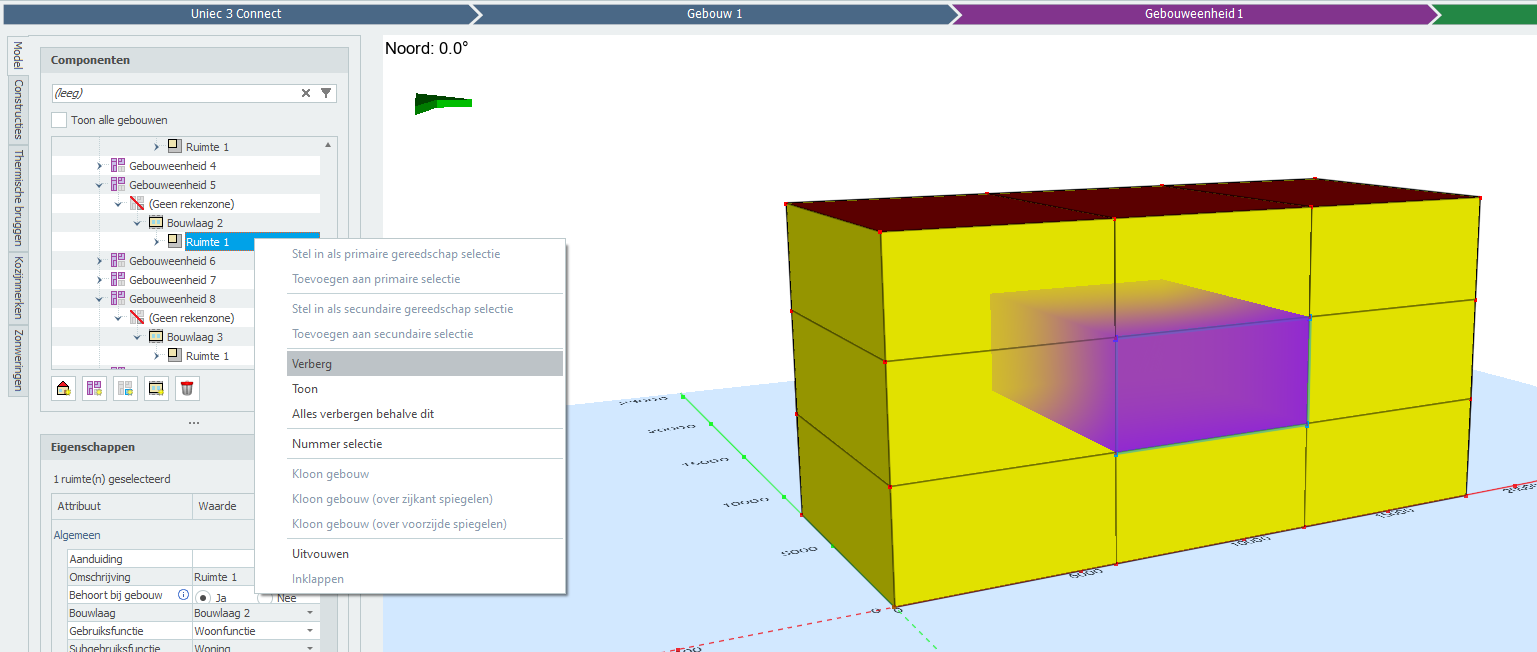

Stap 1. Isoleer de ruimte(s) die verhoogt en de ruimte(s) die verlaagd moet worden door op [Gereedschap] in de ribbon te klikken, deze te selecteren en vervolgens selecteer je Isoleren.

Door de ruimte(s) te isoleren, worden ze losgekoppeld van de naastgelegen ruimtes.

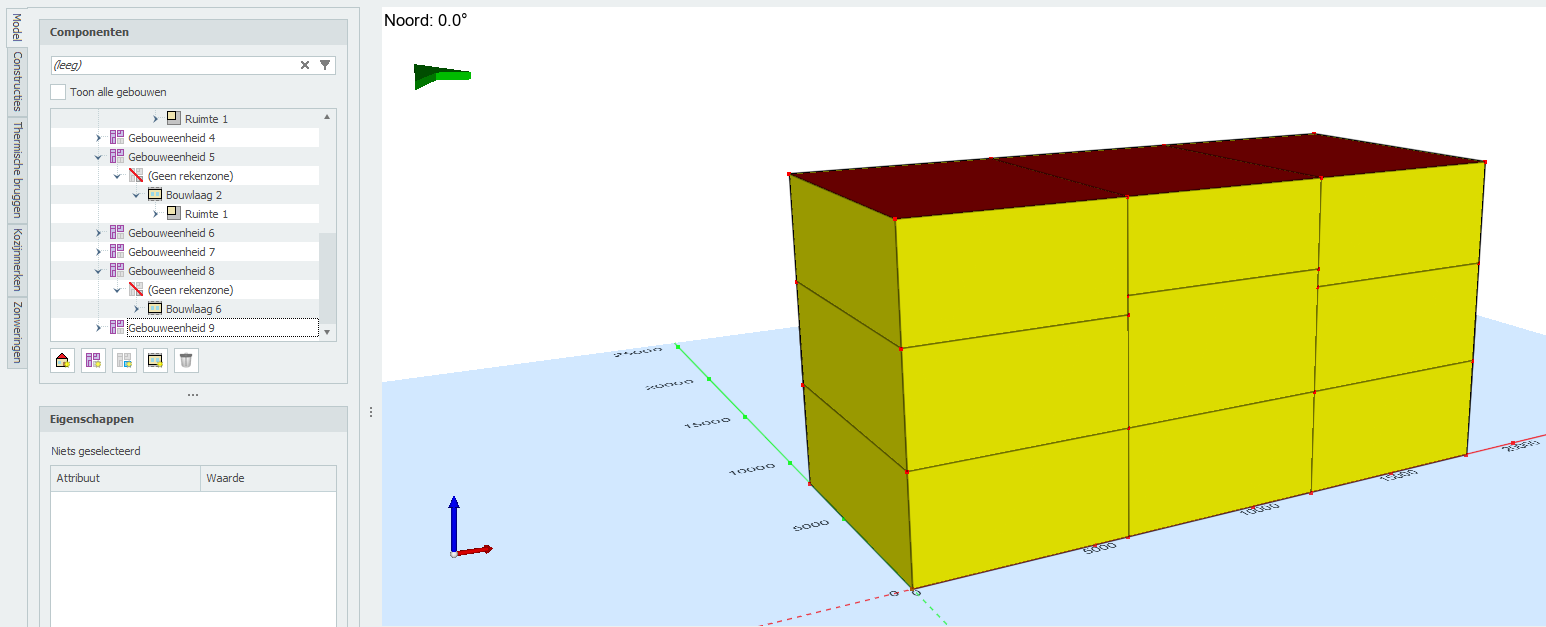

Stap 2. Verberg de ruimte(s) die verhoogt moeten worden.

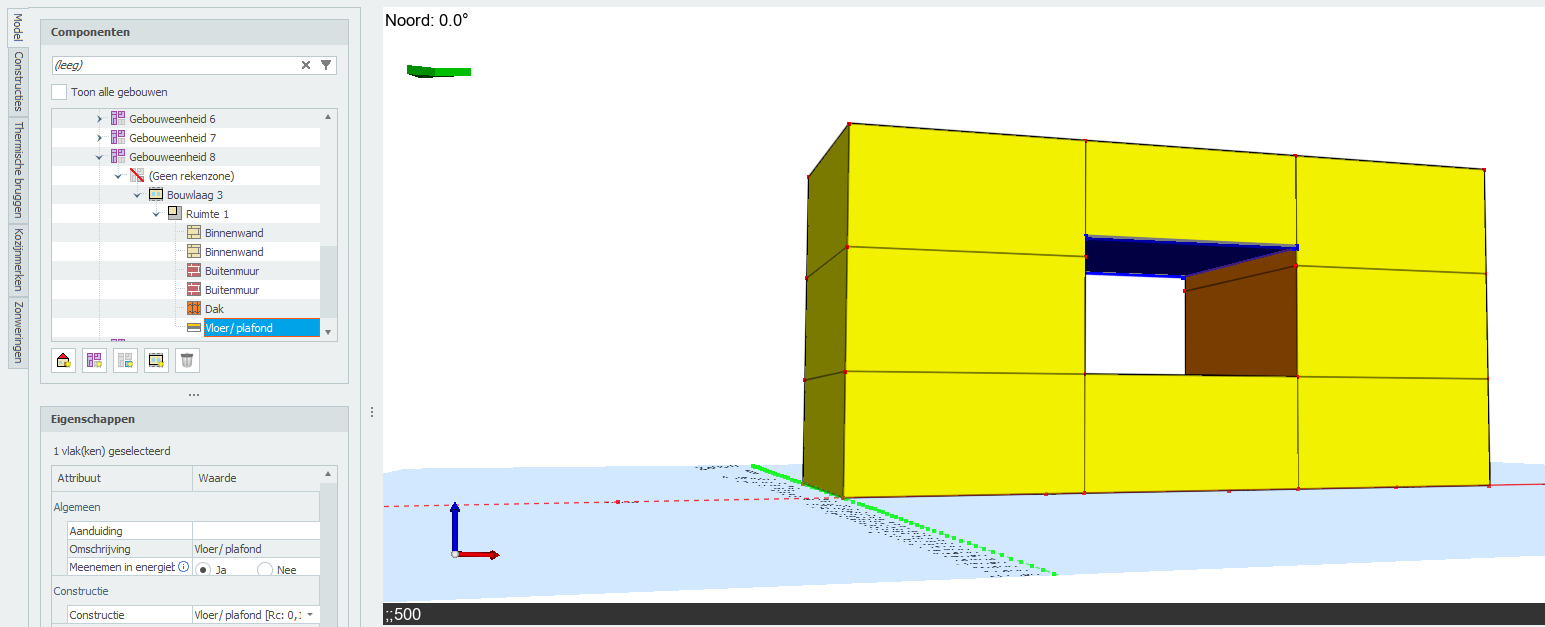

Stap 3. Verhoog de vloer van de bovengelegen ruimte(s). Klik hiervoor op [Verplaatsen] en vervolgens op het vloervlak. Typ de waarde in waarmee het verhoogt moet worden in het volgende format ;;500. In dit geval gaat de vloer 500 mm omhoog. Om te bevestigen klik [Enter] op het toetsenbord.

Stap 4. De vloer is nu verhoogt, toon de verborgen ruimtes weer door in de ribbon op [Toon alles] te klikken.

Stap 5. Verplaats als laatste stap de plafonds van de ondergelegen ruimtes omhoog op dezelfde wijze als Stap 4. Let erop dat de verplaatsing dezelfde waarde als bij Stap 4 moet hebben, om te voorkomen dat er gaten of overlappingen in het model zitten. De ruimtes worden na de verplaatsing automatisch weer samengevoegd.

Let op! In dit voorbeeld zijn de ruimtes exact dezelfde grootte en sluiten precies op elkaar aan.
