Oplossing foutmelding na klikken op Resultaten

Oplossing foutmelding na klikken op Resultaten

Soms komt het voor dat er 'zwevende' leidingen in  een Net zitten. Dit is te herkennen aan de foutmelding (zie hieronder) die volgt, nadat er op Resultaten is geklikt.

Controleer of er 'zwevende' leidingen in het Net zitten:
  1. selecteer de leiding direct na het Beginpunt
  2. klik in het rechtermuisknop menu op Selecteer tak (beide lagen) en het hele net wordt geselecteerd
  3. klik in het rechtermuisknop menu op Knippen; alleen het beginpunt blijft over
  4. klik op het tabblad Leidingen
Als hier nog leidingen staan, dan zijn dit 'zwevende' leidingen. Oftewel leidingen die niet aan het Net zijn gekoppeld.

Verwijder vervolgens deze leidingen:
  1. klik in de tabel op de regel van de leiding
  2. klik 1x in het tekenvenster
  3. klik op je Delete toets van je toetsenbord
  4. klik op OK om de leiding te verwijderen
Zijn er meer 'zwevende' leidingen verwijder ze dan allemaal op deze manier.
  1. klik hierna op het tabblad Aansluitpunten
  2. klik op de regel van het Beginpunt in de tabel van het Net. Nu is het Beginpunt zichtbaar in het tekenveld en is het ook geselecteerd (groen van kleur)
  3. klik in het rechtermuisknop menu op Plakken en het net wordt weer teruggezet
  4. klik op Resultaten en de resultaten worden zichtbaar

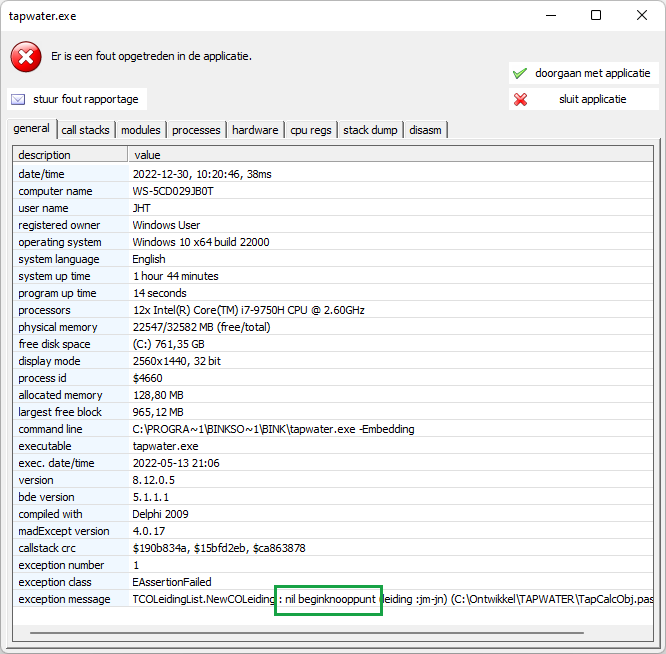

Voorbeeld foutmelding:



Door te klikken op toon fout rapportage, wordt er meer informatie gegeven over de foutmelding. De melding is afhankelijk van het desbetreffende project.
