Kozijnmerken in één keer verplaatsen (z-offset aanpassen)

Worden toch weer alle ramen aangepast in het ontwerp? En alles al getekend in Gebouwprestatie? We krijgen vaak de vraag hoe je dit kan doen en hier zijn zeker wat handige trucjes voor...

1. In de kozijneneditor in de Modeller kan je kozijnmerken gemakkelijk aanpassen. Alle ramen die al in je model staan van dit type worden automatisch aangepast.
   Het nadeel hiervan is dat als je de hoogte van het raam aanpast, ook de offset van de onderkant het raam veranderd. Dit kan je vervolgens doen om ze allemaal tegelijk te verplaatsen;

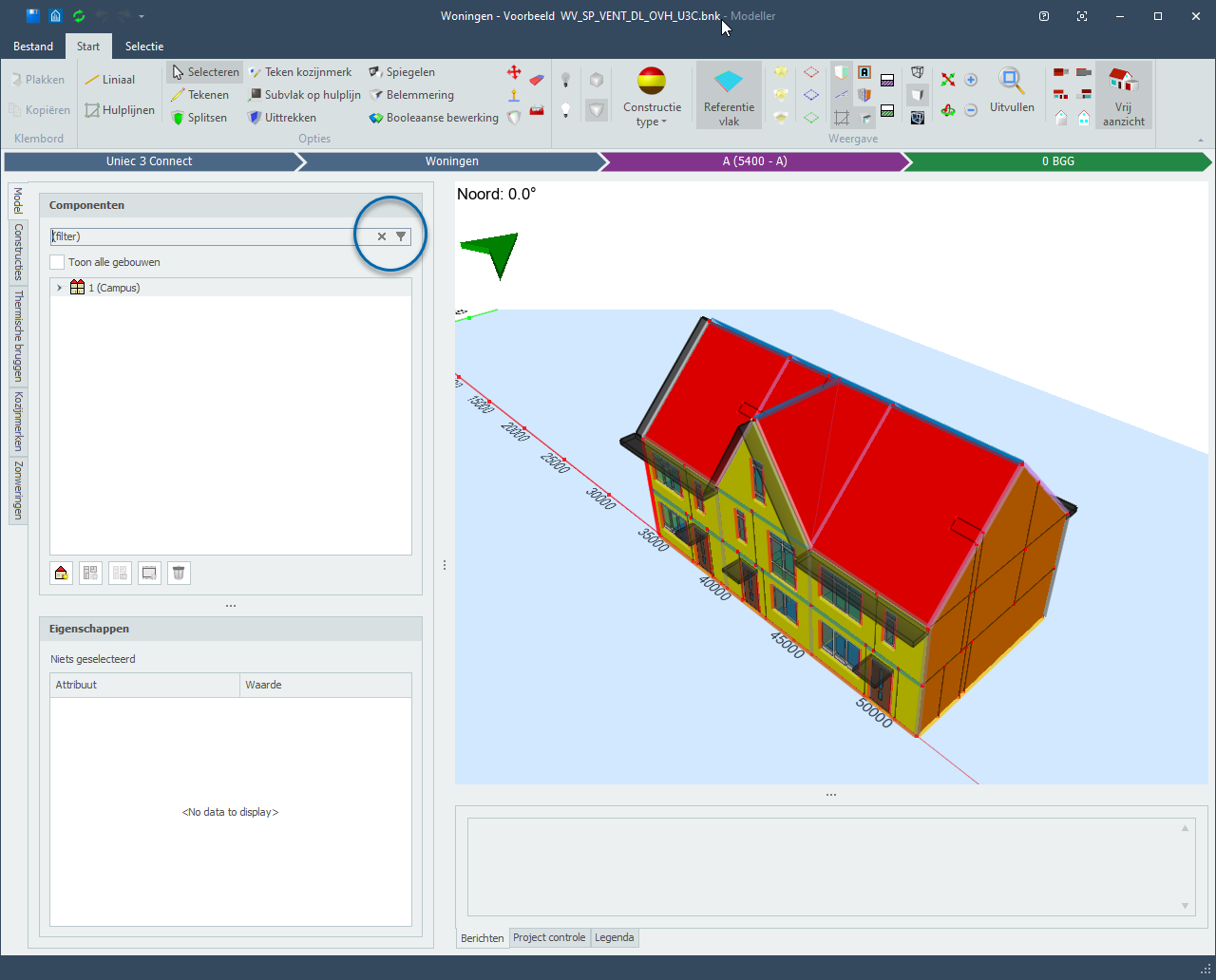

2. Open het filter in de Modeller links bij de boomstructuur.

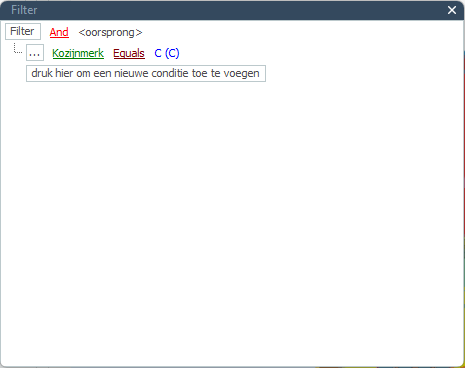

3. Kozijnmerken kunnen gefilterd worden door bijvoorbeeld alleen één type kozijnmerk te filteren (zie afbeelding hieronder). Dit kan ook op basis van andere eigenschappen, of je kan in dit veld typen om naar componenten te zoeken.


4. Klap de boom links uit (rechtermuisknop en dan de optie Uitvouwen of gebruik *), en selecteer alle gefilterde ramen (dit kan dan weer met shift).

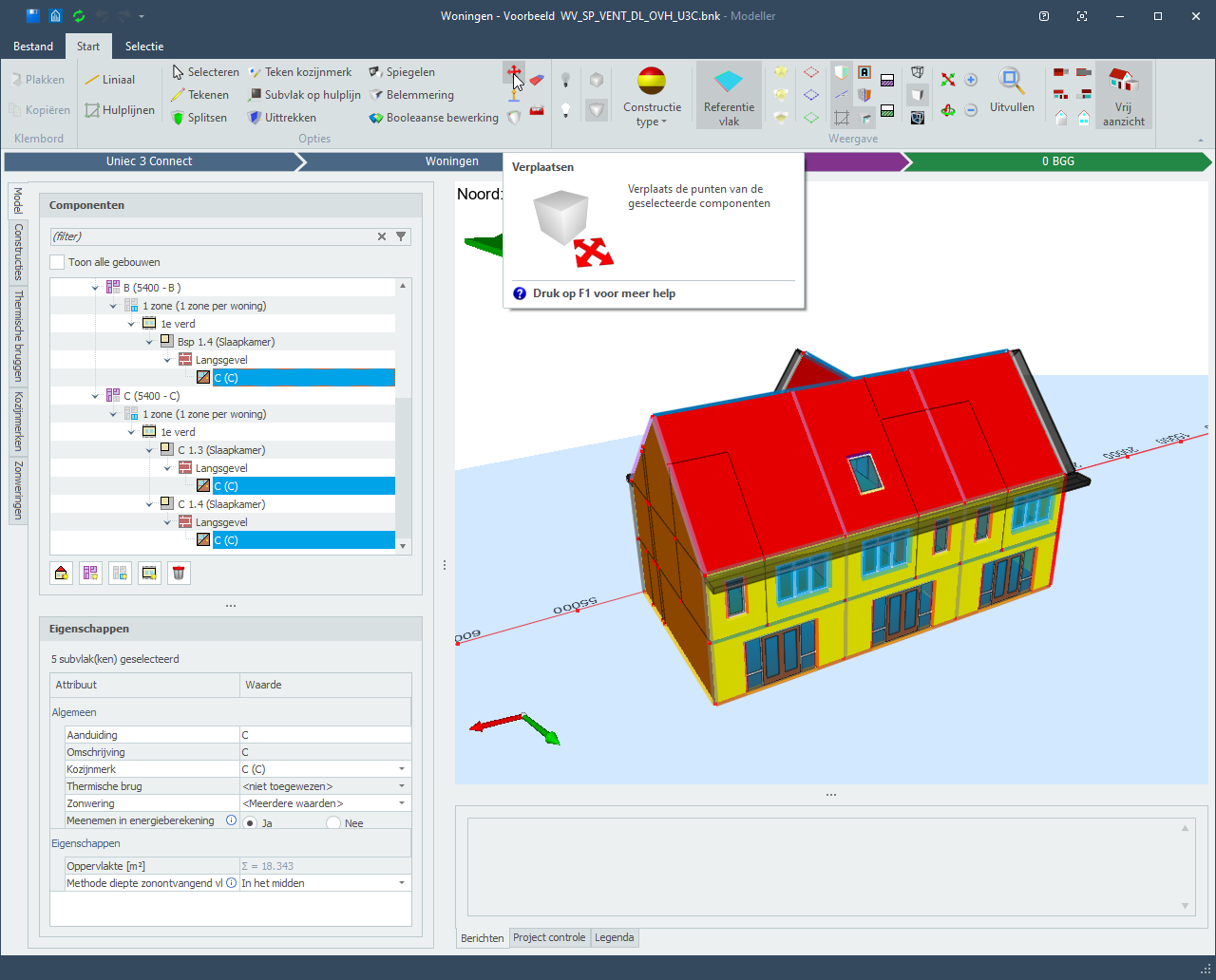

5. Als alle ramen geselecteerd zijn, klik je op het ‘verplaatsen’ icoon bovenin.

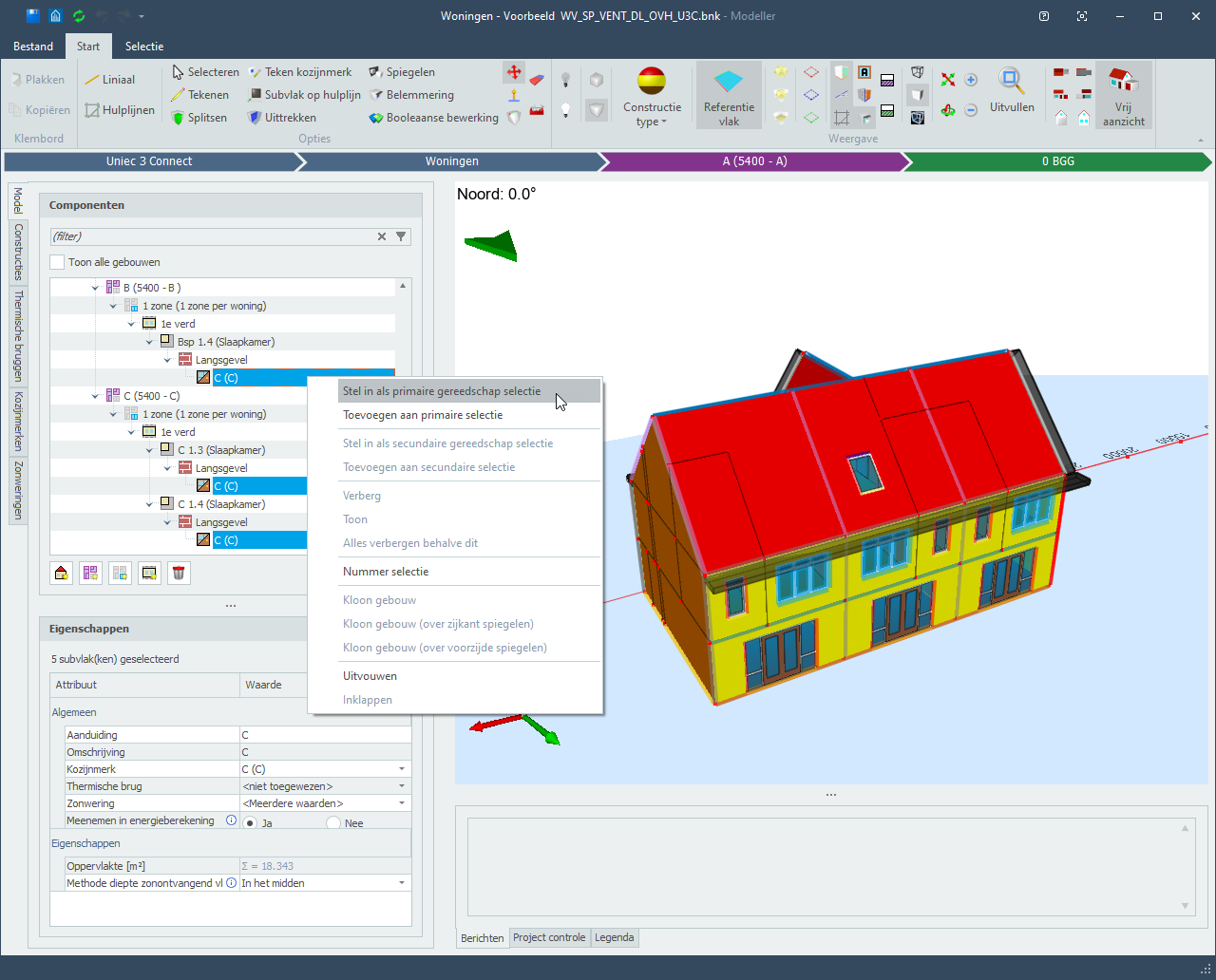

6. Vervolgens klik je met de rechtermuisknop op een van de selecteerde ramen en selecteer de optie Stel in als primaire gereedschapselectie.

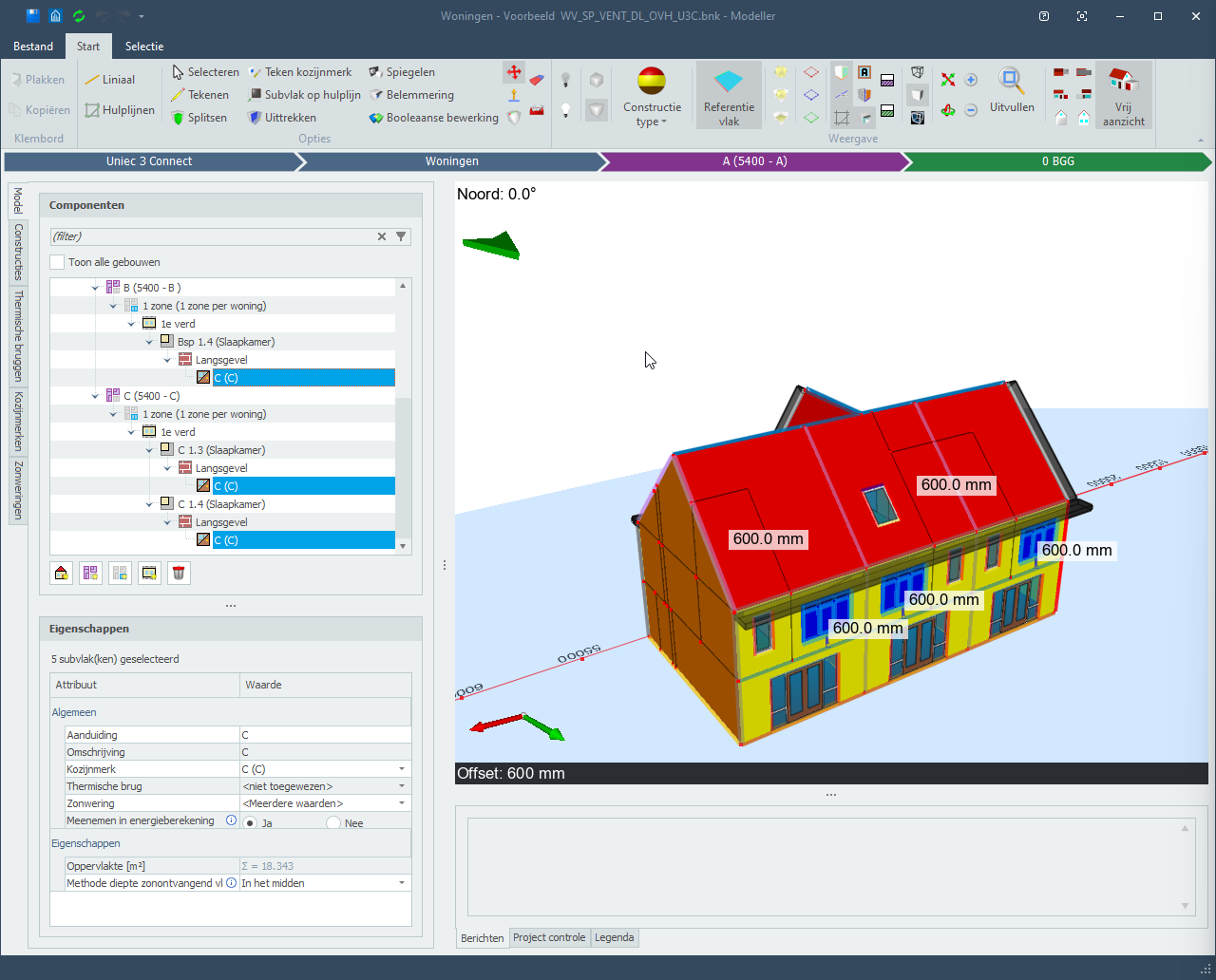

7. Nu kan je van alle gefilterde ramen tegelijk de z-offset aanpassen, door de nieuwe z-offset te typen in mm.
