… inladen kozijnmerken vanuit een dxf tekening
Bespaar tijd met het natekenen van kozijnmerken door je dxf te gebruiken door hier lijnen (omtrekken) van te selecteren. Foutloos en een stuk efficienter!
Zijn de ramen getekend in Sketchup, Rhino of een ander tekenpakket? Geen probleem, veel andere software hebben een export naar dwg of dxf format. Daarnaast zijn er ook mogelijkheden om een model te importeren vanuit Sketchup, gbXML en natuurlijk dxf.
Hoe ga je te werk?

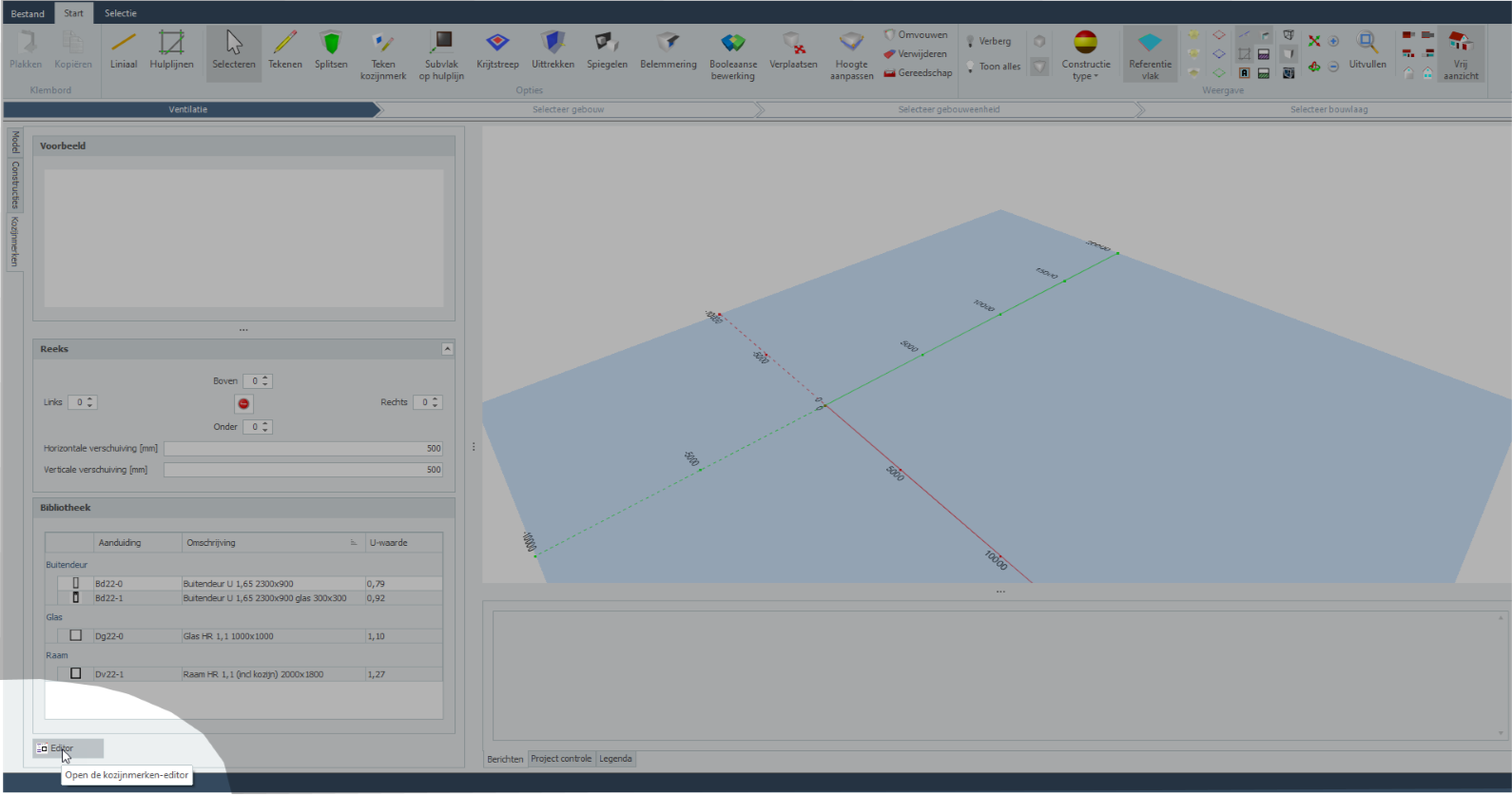

- Open de 3D omgeving van Gebouwprestatie, ofterwijl de Modeller. Aan de linkerzijde van het scherm bevindt zich een tabje ‘Kozijnmerken’. Zodra je op dit tabje klikt, zie je onderin het scherm een knop met ‘Editor’, klik hierop.
- Maak een nieuw kozijnmerk door links in het scherm op het zonnetje te klikken.

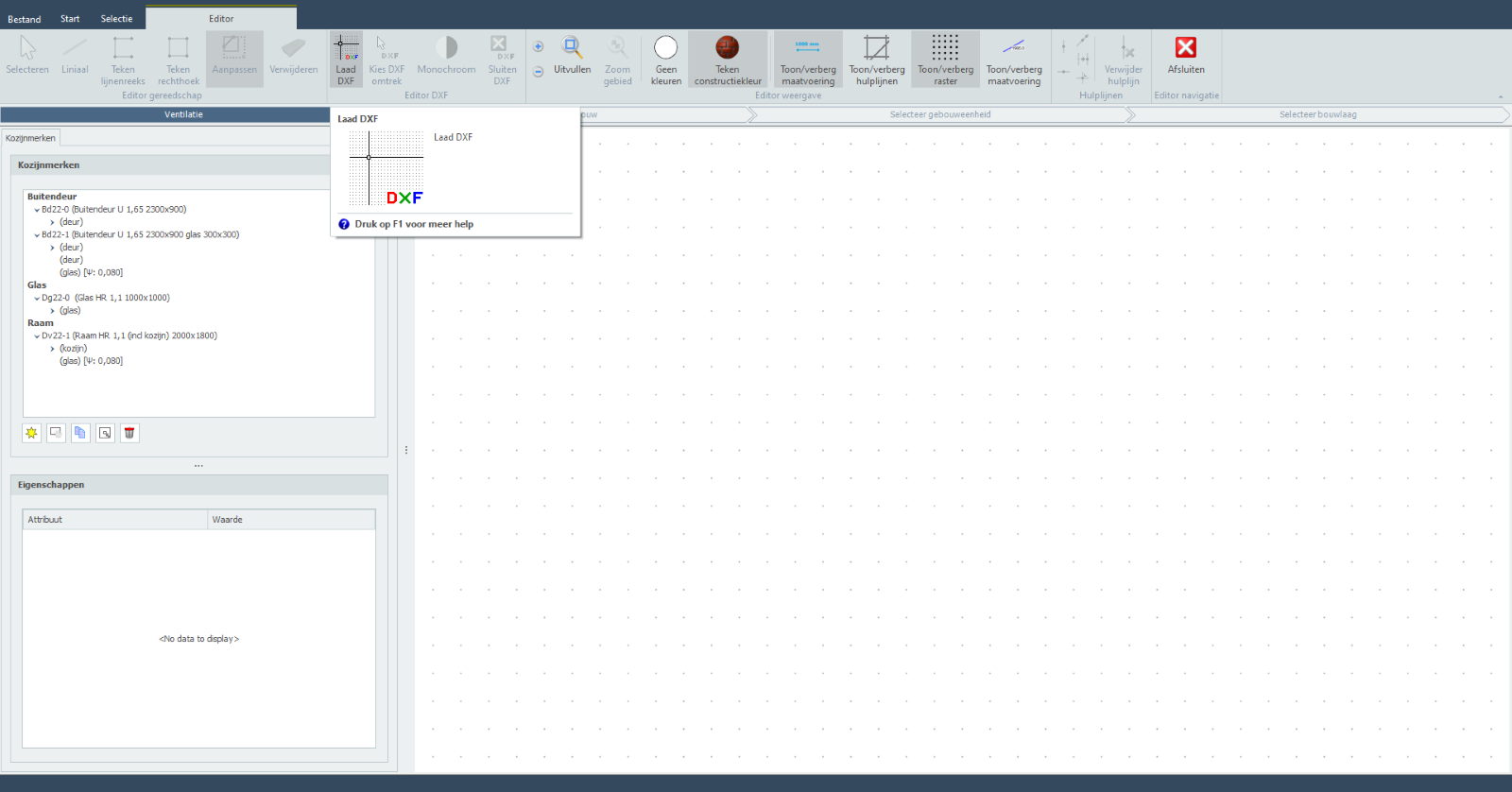

- Laad een dxf bestand in door op ‘Laad DXF’ bovenin de ribbon te klikken. Selecteer jouw dxf bestand en klik ‘Open’. De dxf lijnen worden in lichtgrijs zichtbaar.

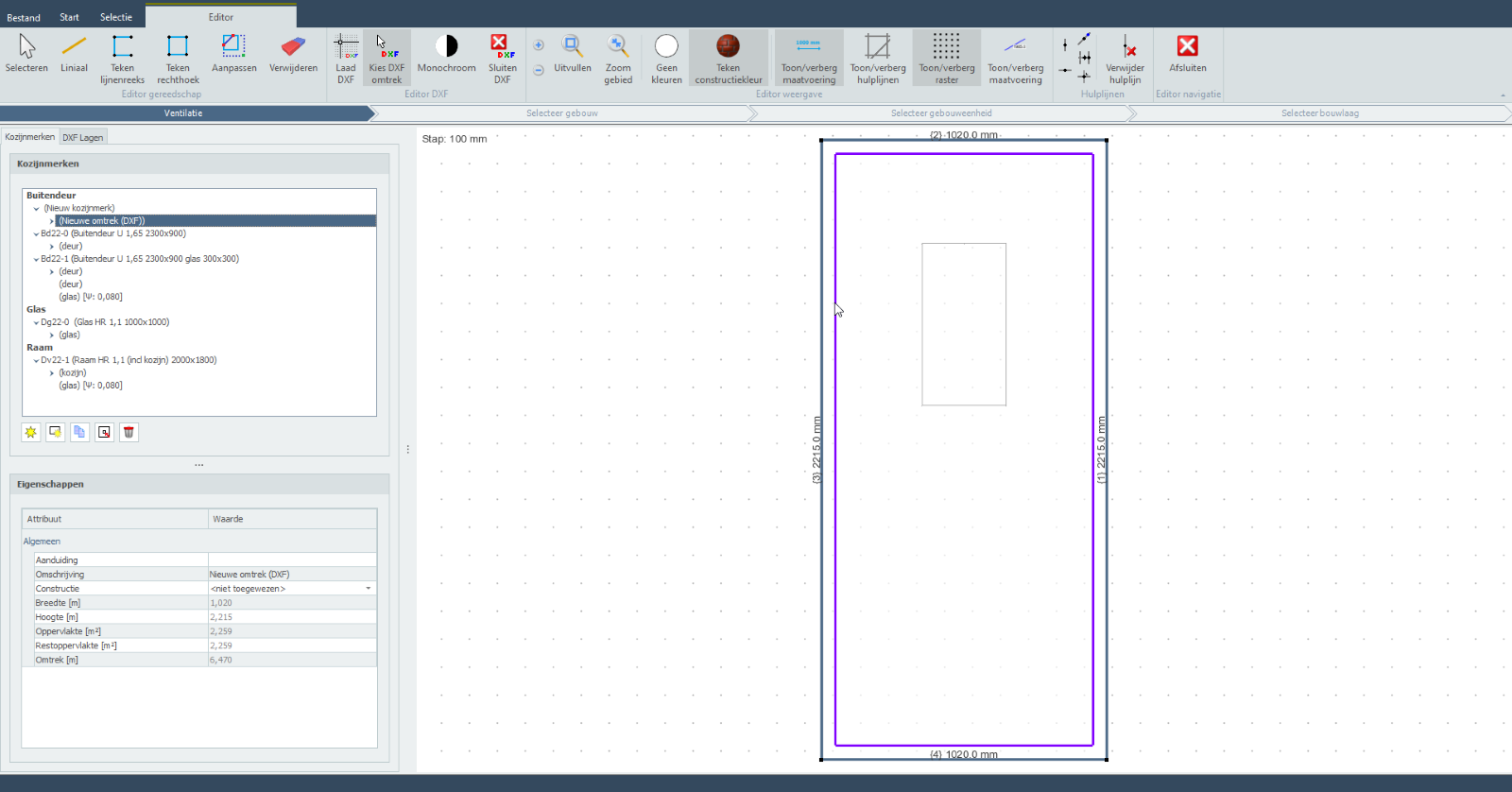

- Zorg ervoor dat het nieuwe kozijnmerk is geselecteerd links bij de kozijnmerken, zie afbeelding 3.

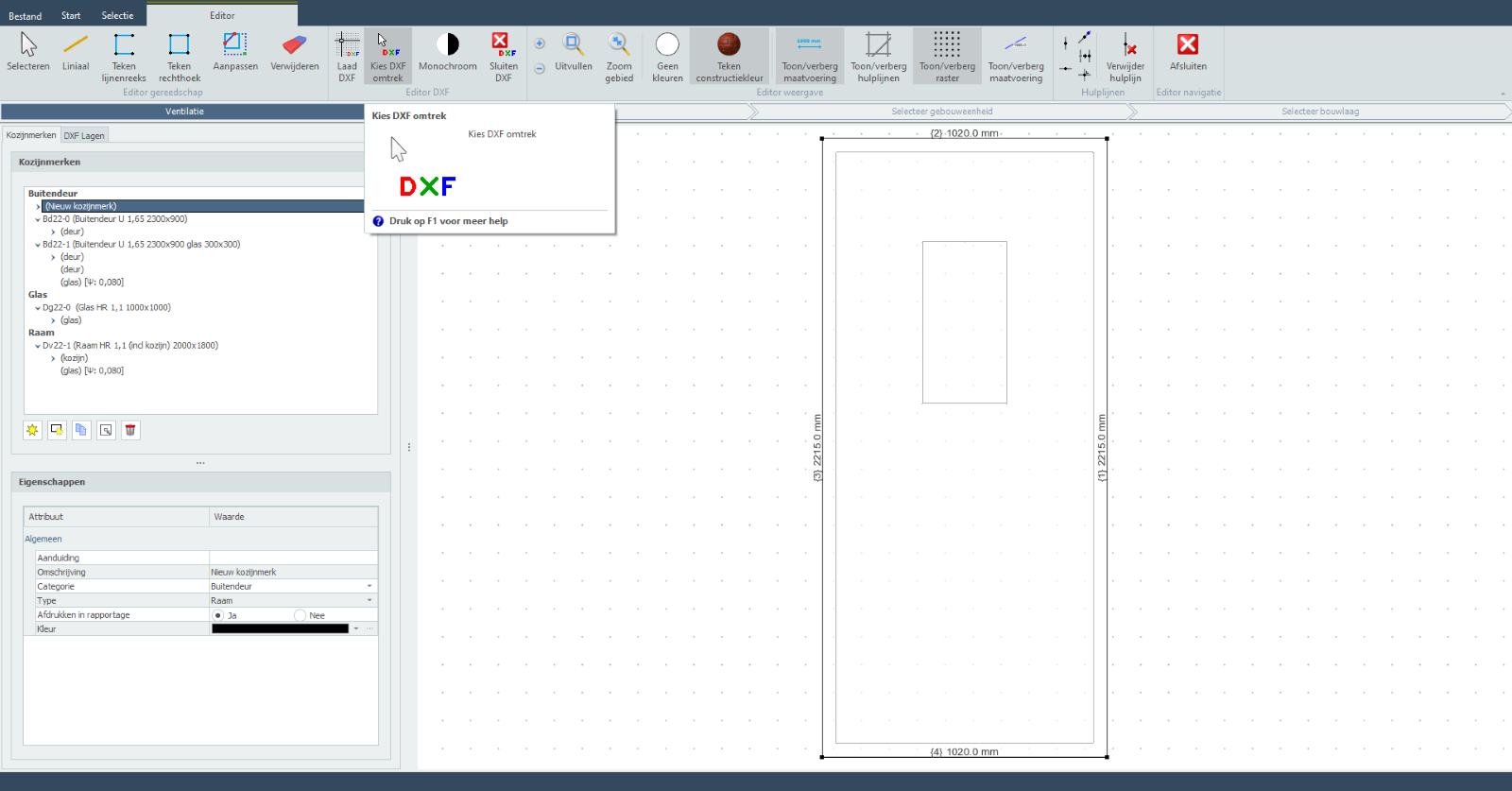

- Klik vervolgens op ‘Kies DXF omtrek’ en selecteer de buitenste omtrek van je kozijnmerk bij de dxf lijnen. Zodra de lijn geselecteerd is komen de afmetingen erbij te staan.
- Open links in het venster het kozijnmerk en selecteer de nieuwe omtrek. Vervolgens kan je de volgende dxf lijn selecteren. Ga zo door tot alle relevante vlakken zijn toegevoegd.
- Voeg je constructies toe en je bent klaar om het kozijnmerk in je gebouw te plaatsen.
