Hoe kan je in Gebouwprestatie gemeenschappelijke ruimtes modelleren zodat deze meekomen in de export naar Uniec 3?

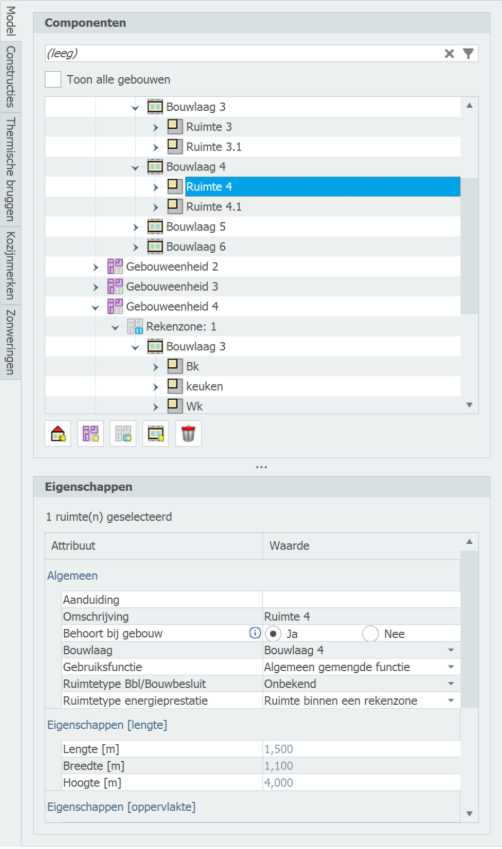

Geef in de Modeler (zoals in afbeelding 1) of in Gebouwprestatie aan dat de gebruiksfunctie van een ruimte “Algemeen gemengde functie” is, om deze als gemeenschappelijke ruimte te kenmerken.
In Gebouwprestatie zie je een overzicht van alle gemeenschappelijke ruimtes in de workflow onder het tabje ‘Gemeenschappelijke ruimten’. Hier kan je ook aangeven bij welke ruimtes (en dus rekenzones) een gemeenschappelijke ruimte hoort. Let op! Je hoeft per rekenzone één ruimte te koppelen aan de gemeenschappelijke ruimte om de koppeling te laten voldoen. Zie voorbeeld hieronder:

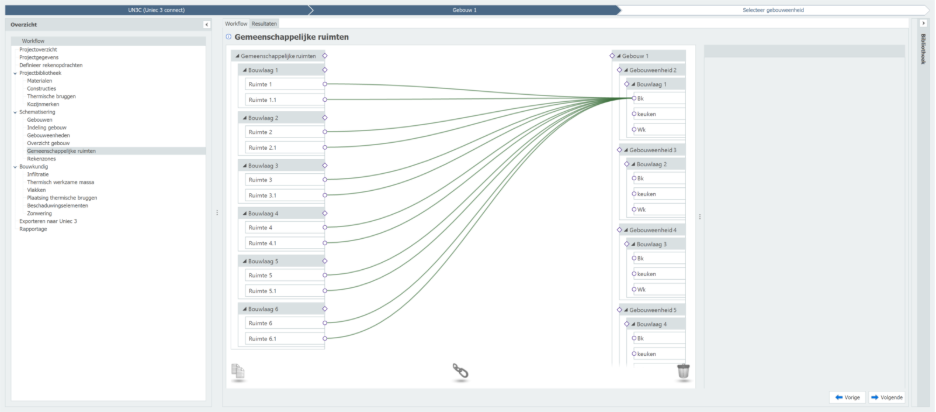

Alle gemeenschappelijke ruimten (links) in dit voorbeeld zijn gekoppeld aan de ruimte ‘Bk’ in Gebouw 1.

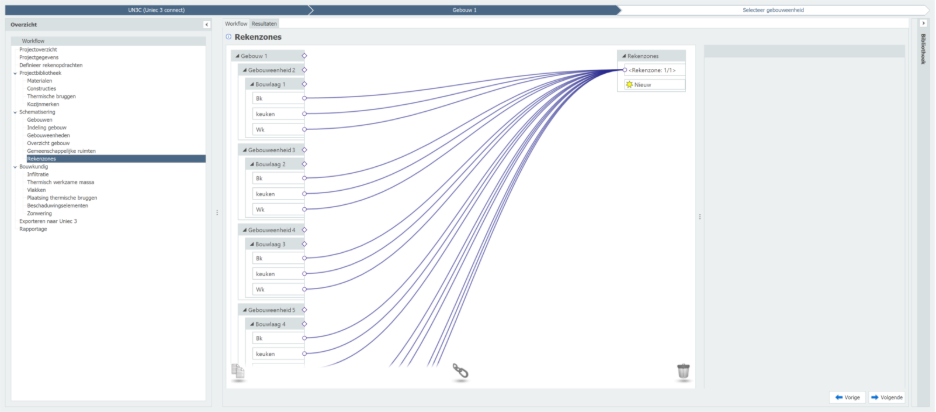

Bij de tab ‘Rekenzones’ in Gebouwprestatie zie je dat deze ruimte, samen met de andere ruimtes in dit model behoren tot rekenzone 1.

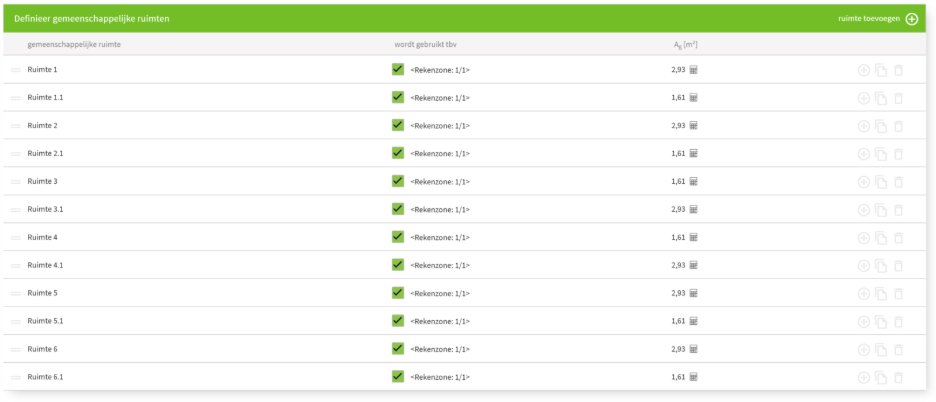

Dit project is als type project “Gebouw” geexporteerd naar Uniec 3, na het importeren van het bestand kan je de gemeenschappelijke ruimtes terugvinden en de gekoppelde rekenzone 1.
Het toekennen van gemeenschappelijke ruimten aan rekenzones is ook mogelijk voor project type utiliteitsgebouw. Het enige verschil is dat er bij utiliteit gekoppeld wordt aan gebruiksfunctie per rekenzone. In dat geval kunnen er meerdere koppelingen van ruimtes per rekenzone gemaakt moeten worden, om aan de juiste gebruiksfuncties te koppelen.
