Introductie

Deze handleiding legt uit hoe warmteverliesberekeningen in Gebouwprestatie opgesteld kunnen worden.

Warmteverliesberekeningen worden gebruikt voor het dimensioneren van individuele en collectieve verwarmingssystemen.

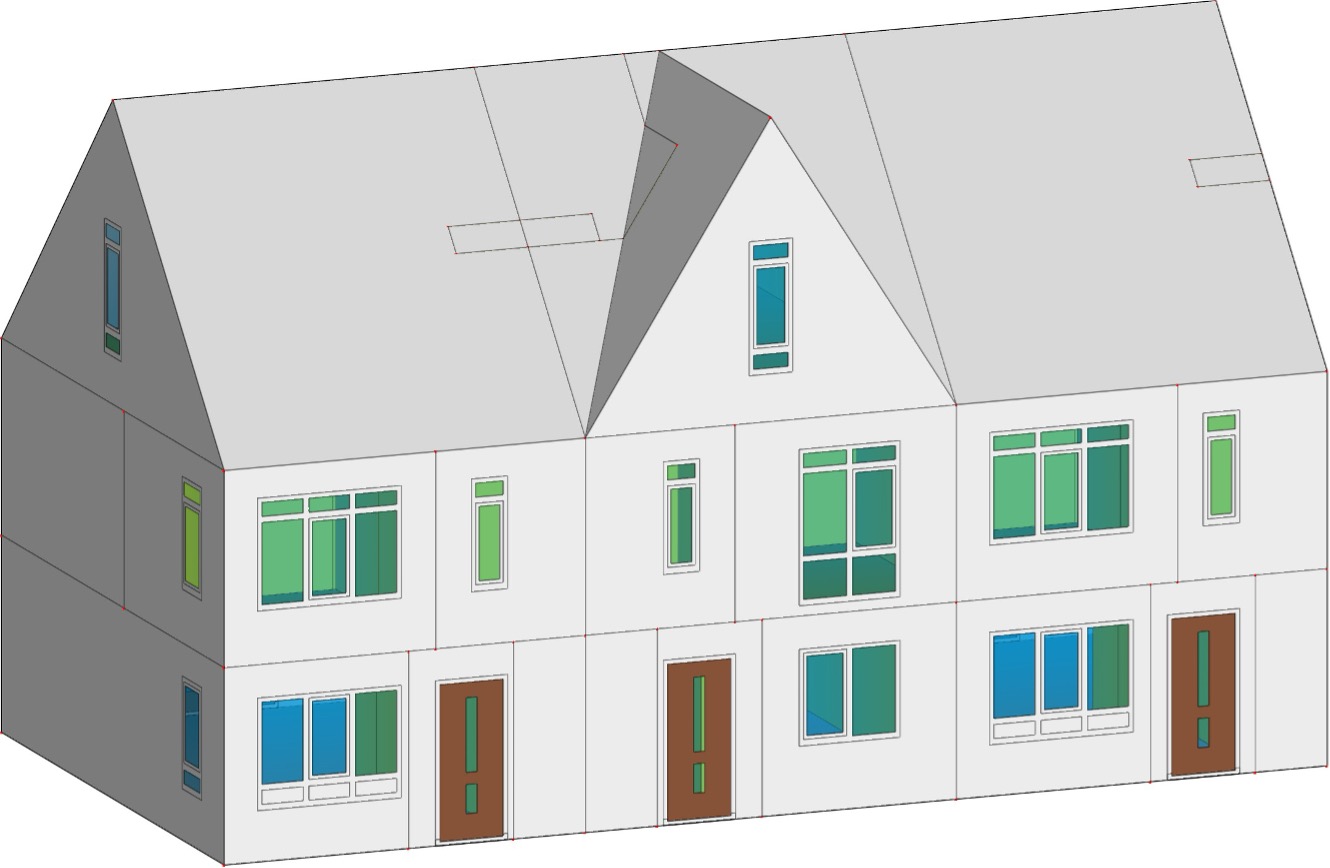

Als voorbeeld voor deze handleiding is een warmteverliesberekening opgesteld voor een rijtjeswoning (ISSO 51).

Gebouwprestatie ondersteunt warmteverliesberekeningen volgens:

• ISSO 51, woningen en woongebouwen
• ISSO 53, utiliteitsgebouwen met vertrekhoogte ≤4 m
• ISSO 57, utiliteitsgebouwen vertrekhoogte >4 m en industrie


Starten met de berekening

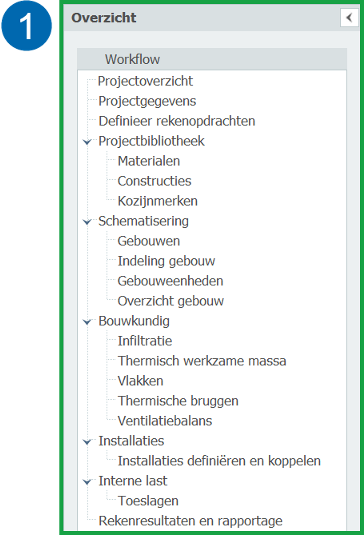

1. De workflow vormt de leidraad in deze handleiding.

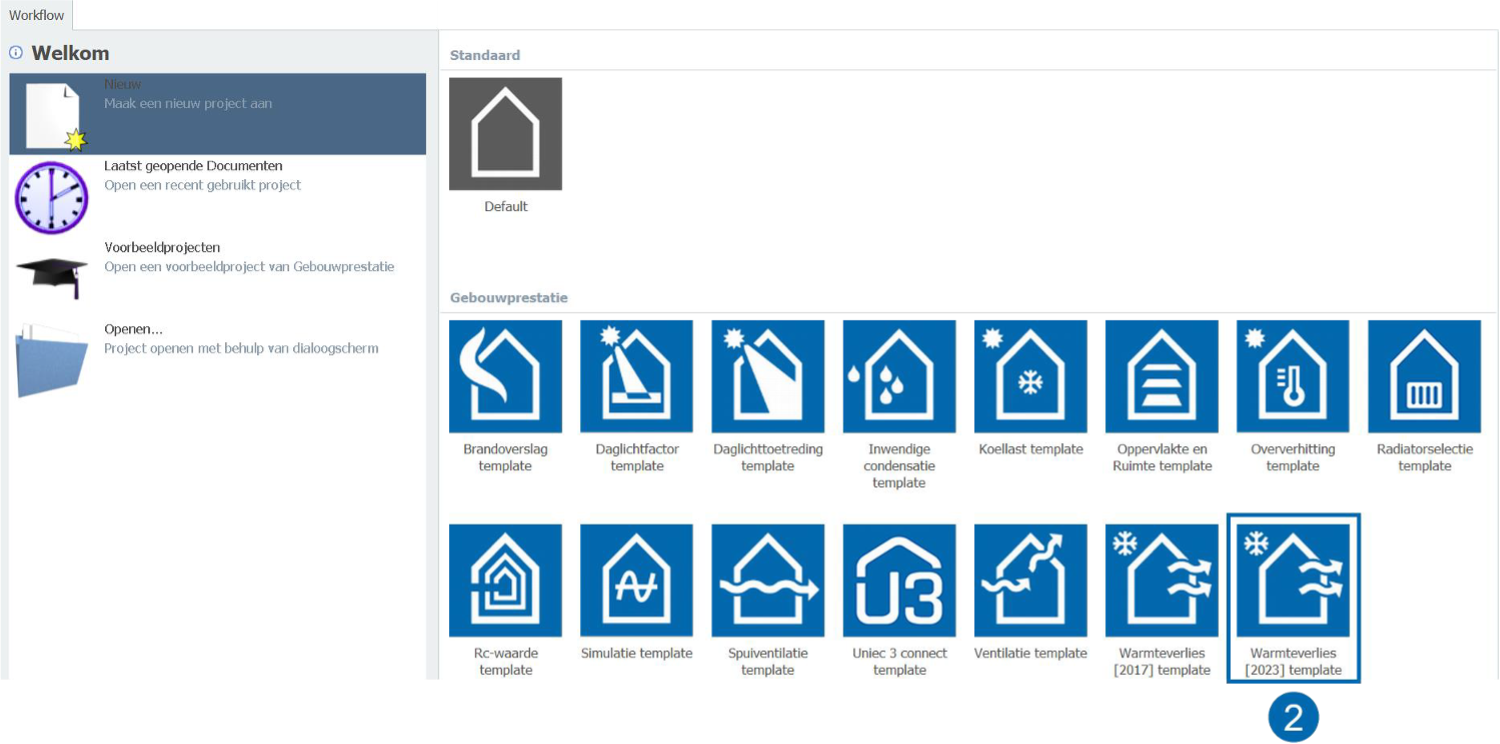

2. Maak een berekening aan met het Warmteverlies template.


.

Rekenopties

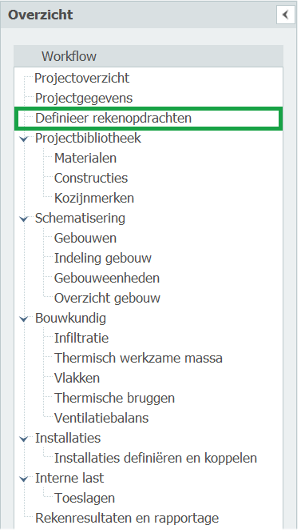

Projectbibliotheek | Definieer rekenopdrachten

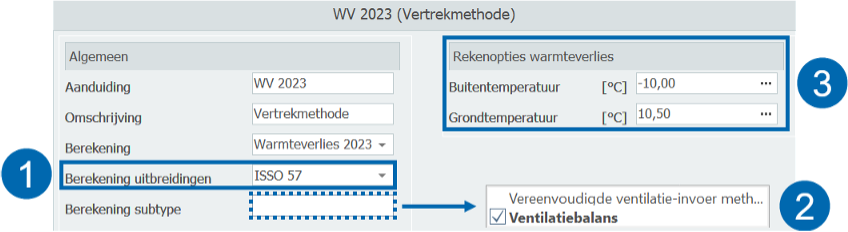

1. De ISSO 57-uitbreiding* wordt automatisch toegewezen aan ruimtes met utilitaire en industriële gebruiksfuncties en een vrije hoogte van > 4 m.

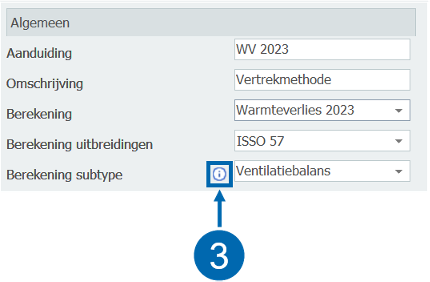

2. Kies een methode voor het berekenen van ventilatieverliezen.

3. Pas de buiten- en grondtemperatuur niet aan!




Gegevens verzamelen: constructies

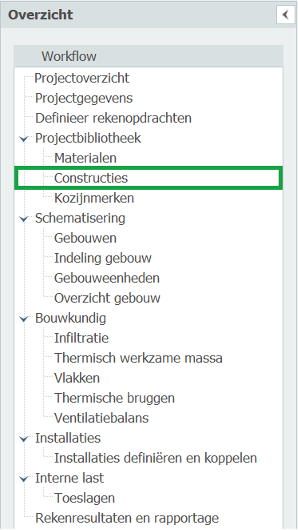

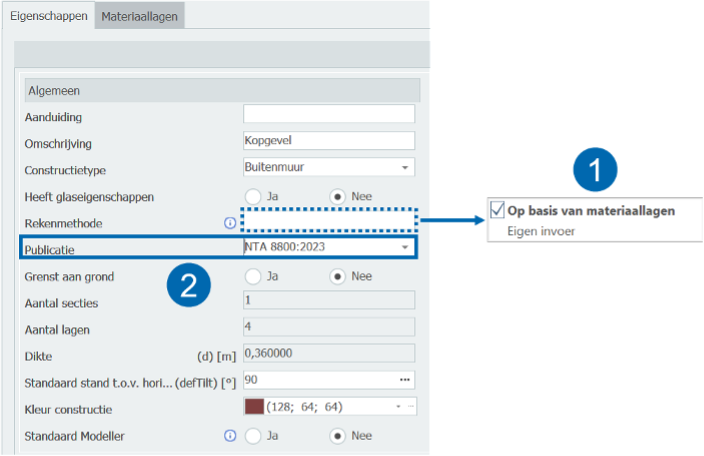

Projectbibliotheek | Constructies

1. Voeg alle constructies aan het project. Bereken de Rc-waardes of vul deze handmatig in.*

2. Het wordt aanbevolen om met de meest recente NTA 8800 publicatie te rekenen.


---

Modeller

Gebouwprestatie | Modeller

---

Gebouweenheid

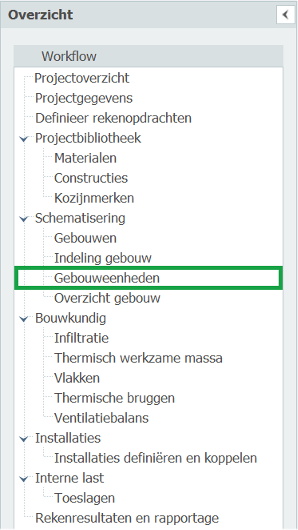

Schematisering | Gebouweenheden

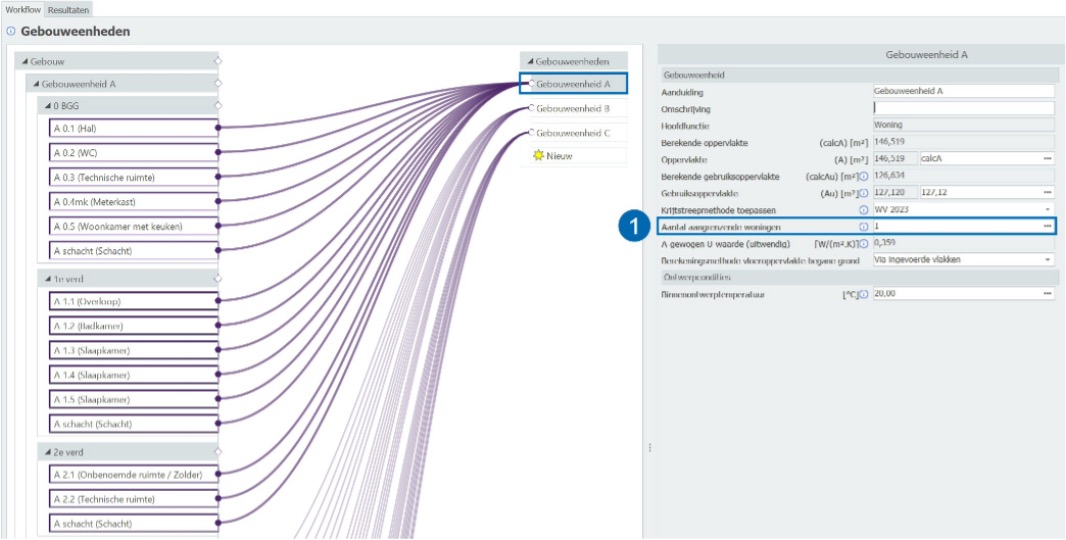

1. Verbind de ruimtes aan een gebouweenheid.

2. Voor woningen/woongebouwen moet het aantal aangrenzende woningen worden ingevuld (boven- en ondergelegen woningen niet meegeteld).

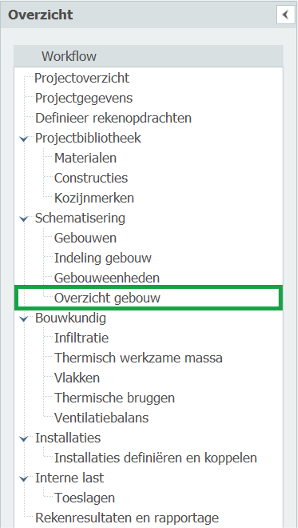

Schematisering | Overzicht gebouw

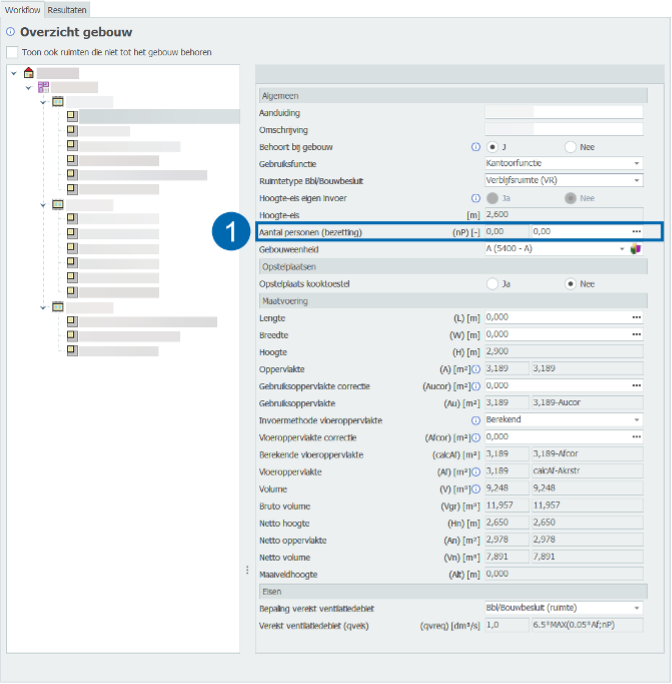

1. Vul het aantal personen (bezetting) in voor alle verblijfsruimten.


.

---

Ventilatiebalans

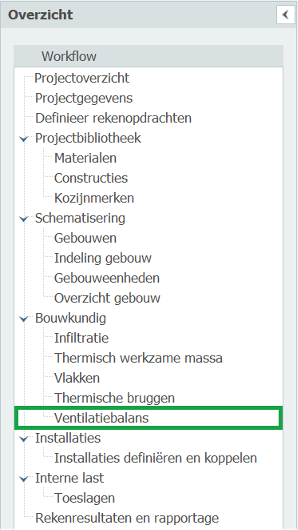

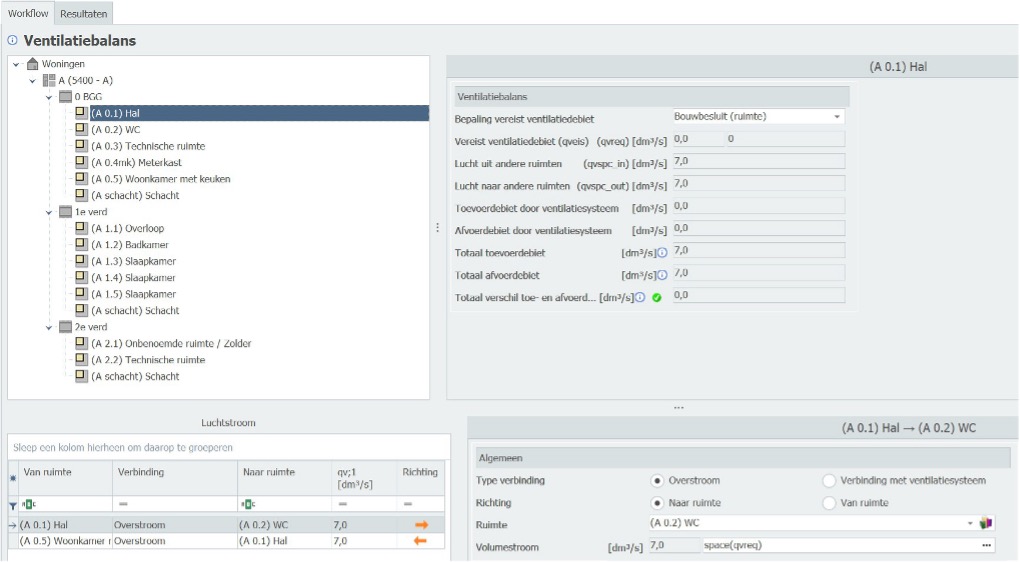

Bouwkundig | Ventilatiebalans

1. Stel de ventilatiebalans op voor iedere gebouweenheid.*

---

Infiltratie

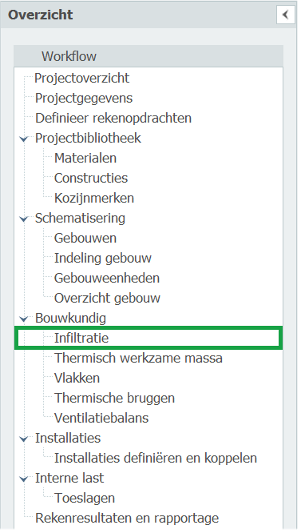

Bouwkundig | Infiltratie

*Zie ftp-tabellen in de verschillende ISSO-publicaties

**Vrijstaand, tussen- of hoekligging

***Zie §2.5.6.2 van de ISSO 53

****Zie Tabel 2.6 in §2.5.6.1 van de ISSO 57

---

Thermische werkzame massa

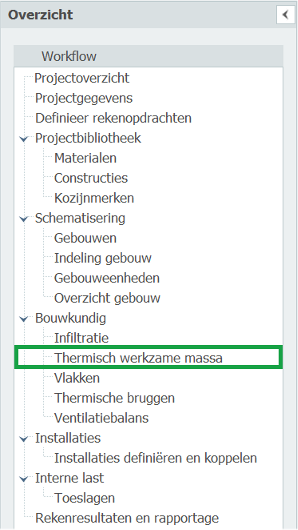

Bouwkundig | Thermisch werkzame massa

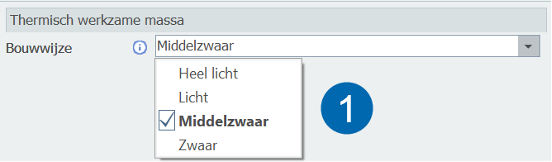

1. Selecteer de relevante bouwwijze.*

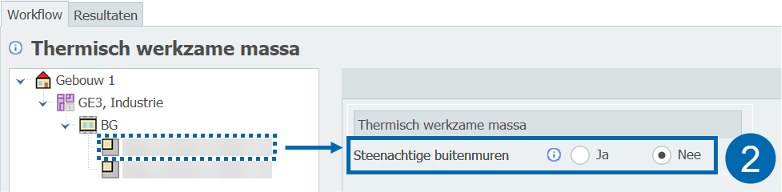

2. Voor ruimtes met industriële gebruiksfuncties (ISSO 57) moet worden aangegeven of de buitenwanden bestaan uit steenachtige materialen.**



*De bouwwijze wordt niet overgenomen in de module Uniec 3 Connect

**Wanneer de buitenwanden bestaan uit niet-steenachtige materialen wordt de ontwerpbuitentemperatuur (θe) gelijkgesteld aan -10°C

---

Vlakken (Modeller)

Bouwkundig | Vlakken

Het toewijzen van verwarming kan eenvoudig in de Modeller.

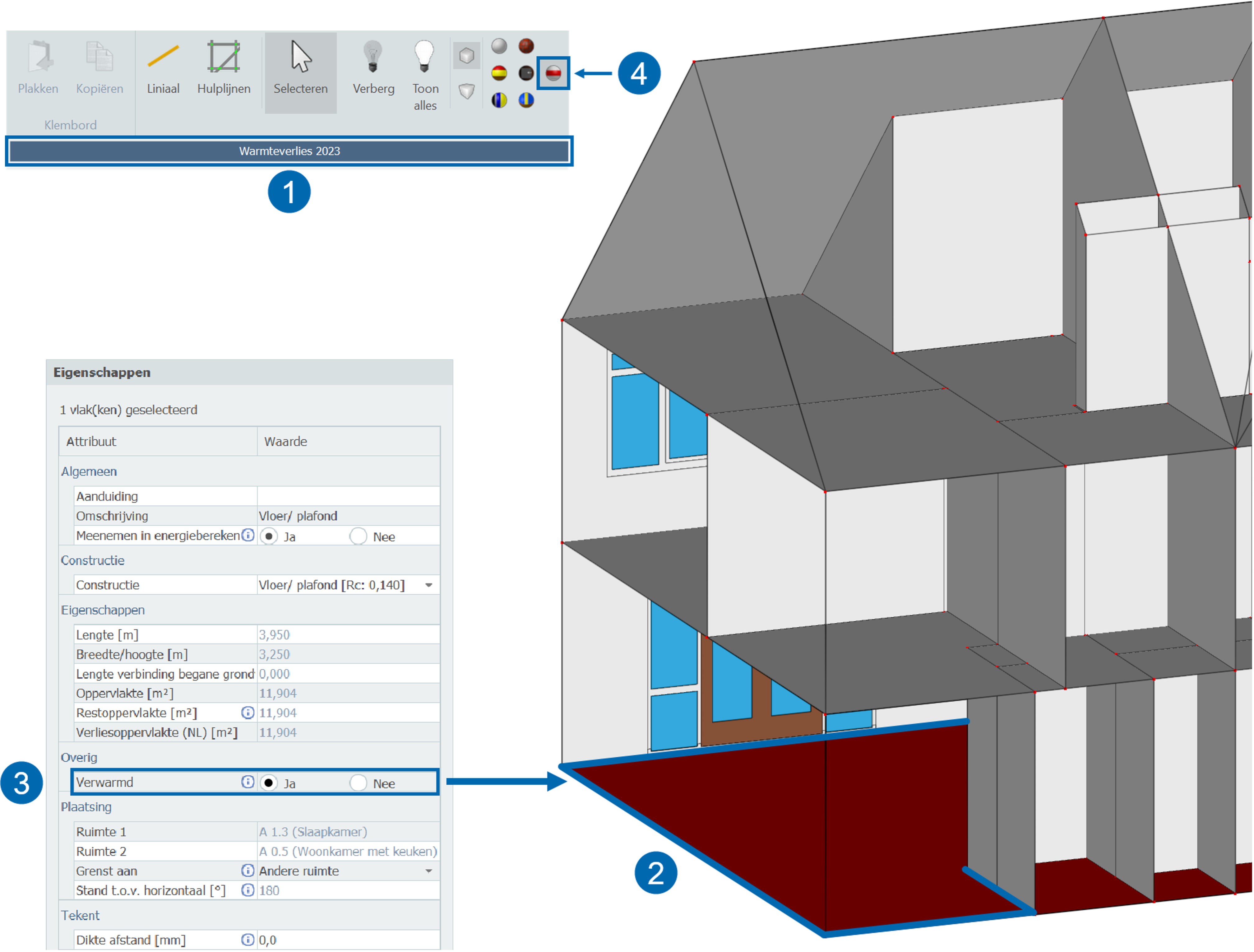

1. Open het berekeningstype Warmteverlies 2023.

2. Selecteer het te verwarmen vlak.

3. Kies in het menu bij de optie Verwarmd voor "Ja".

4. Selecteer de "verwarmd-view" bovenin de ribbon. Hiermee worden verwarmde vlakken rood uitgelicht.


---

Thermische bruggen

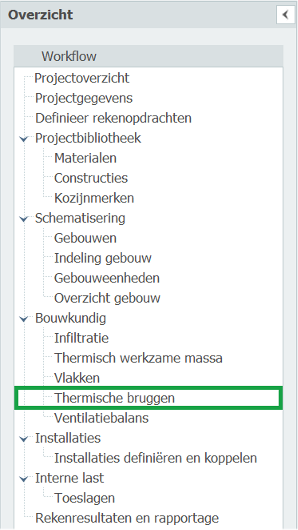

Bouwkundig | Thermische bruggen

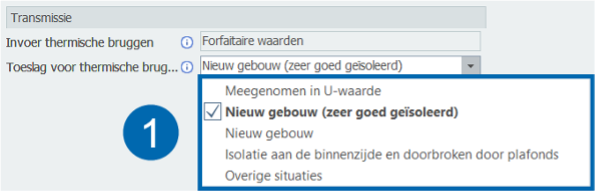

1. Kies de situatie die voor het project van toepassing is.*


---

Verwarmingssysteem definiëren

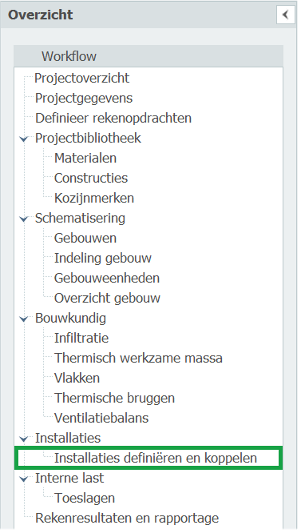

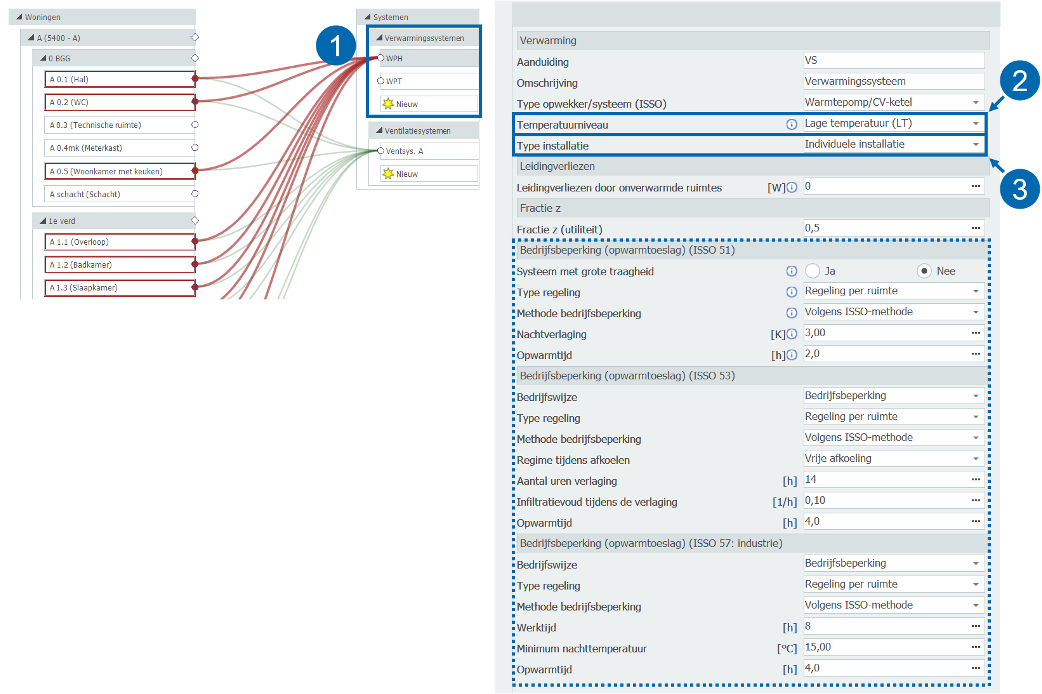

Installaties | Installaties definiëren en koppelen

1. Verbind het verwarmingssysteem dat van toepassing is, aan de ruimte.

2. Geef aan of de warmtepomp/CV-installatie Hoge Temperatuur (HT ≥ 50°C) of Lage Temperatuur (LT, ≤ 50°C) aanlevert.
3. Delen meerdere gebouweenheden dezelfde opwekker? Kies dan bij Type installatie voor de optie "Collectieve installatie".


De bepalingsmethodes voor Bedrijfsbeperking is per ISSO-publicatie verschillend opgelost.

Gebouwprestatie wijst de relevante bedrijfsbeperkingsmethode toe wanneer hetzelfde verwarmingssysteem bij meerdere gebruiksfuncties wordt toegepast.

Verwarmingssysteem koppelen

Installaties | Installaties definiëren en koppelen

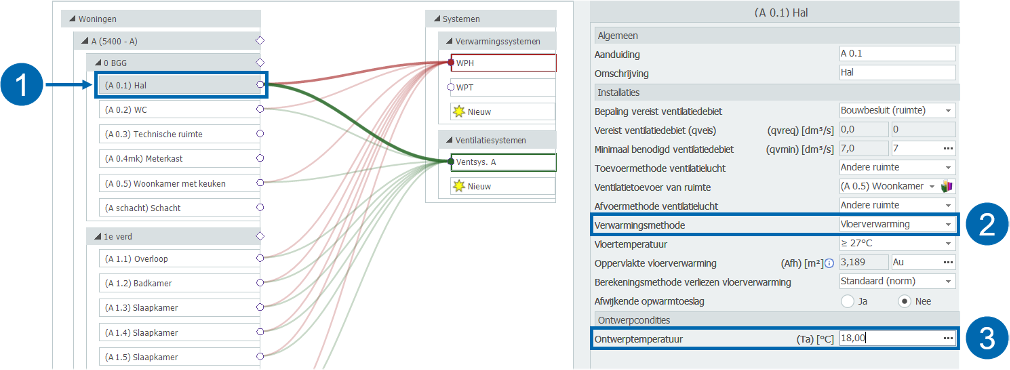

1. Selecteer een ruimte.

2. Kies de verwarmingsmethode.

3. Vul de ontwerpbinnentemperatuur in.


Vul het circulatievoud in voor ruimtes met industriële gebruiksfuncties (ISSO 57).

Ventilatie definiëren en koppelen

Installaties | Installaties definiëren en koppelen

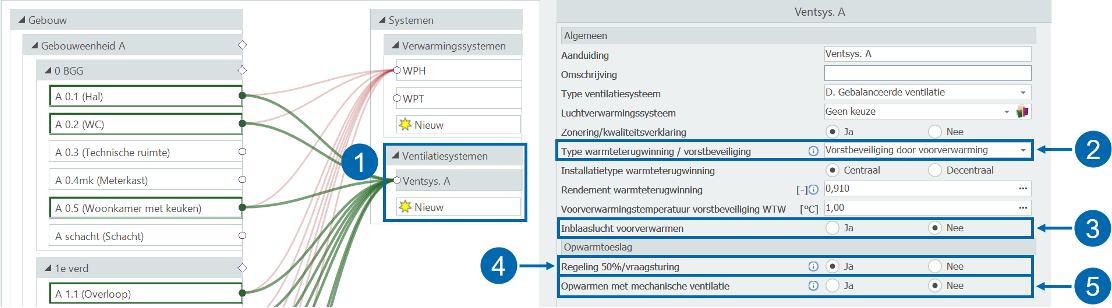

1. Verbind het ventilatiesysteem dat van toepassing is, aan de ruimte.

2. Kies het type WTW-systeem en vorstbeveiliging.

3. Kies of inblaaslucht voorverwarmd wordt, en zo ja, met welke temperatuur.

4. Geef aan of de ventilatievoorziening vraagsturing heeft.

5. Geef aan of er mechanisch geventileerd wordt tijdens bedrijfsbeperking/nachtverlaging.


Warmtewinst

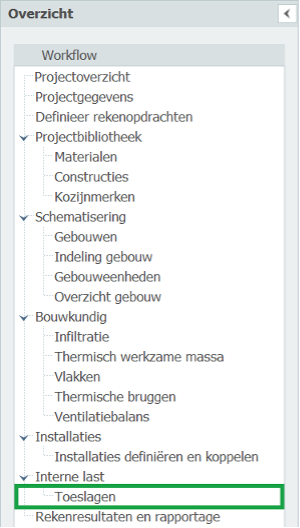

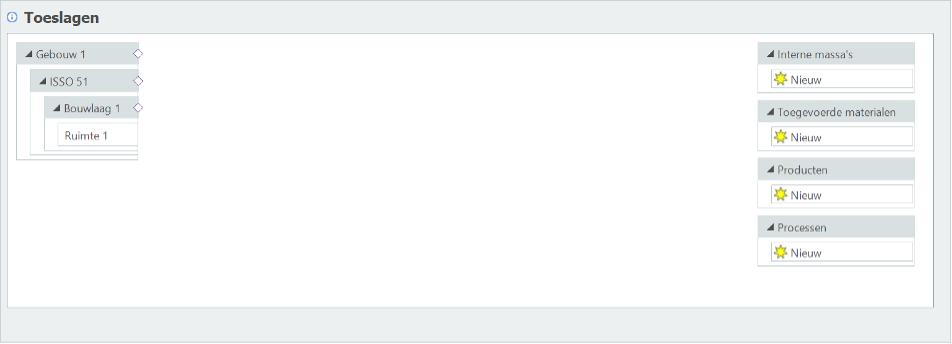

Interne lasten | Toeslagen

De warmtewinst betreft warmte van processen, apparatuur en machines die continu in een ruimte worden afgegeven.

Rekenresulaten

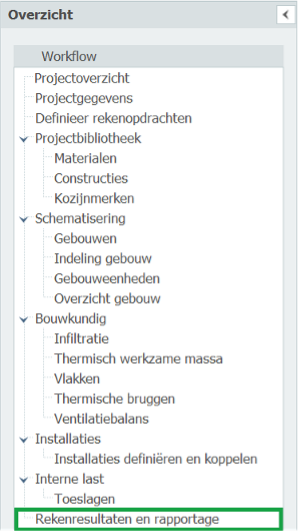

Rekenresultaten en rapportage

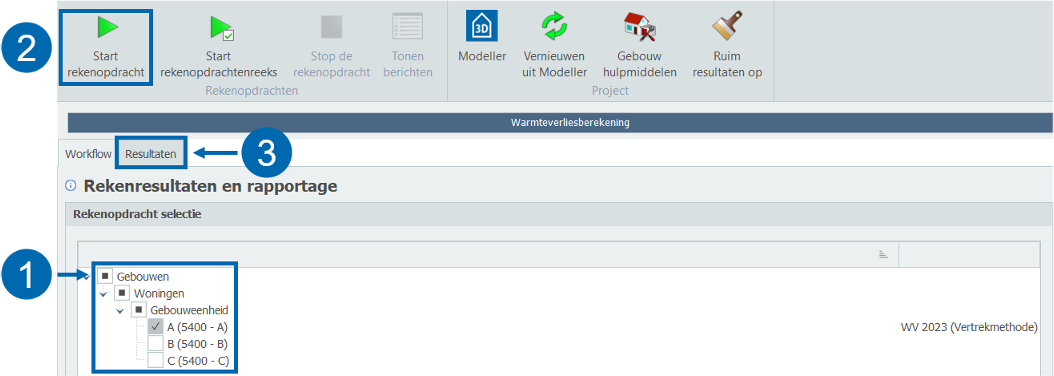

1. Selecteer de gebouweenheden die onderdeel zijn van de rekenopdracht.

2. Voer de rekenopdracht uit.

3. Gedetailleerde (tussen-)resultaten kunnen in het resultatentabblad worden teruggevonden.


Rapport maken

Rekenresultaten en rapportage

Resultaten kunnen gepresenteerd worden nadat het project is doorgerekend.

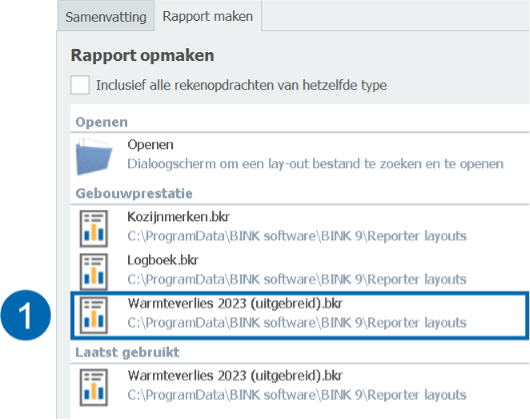

1. Open de rapportage met resultaten in documentvorm.

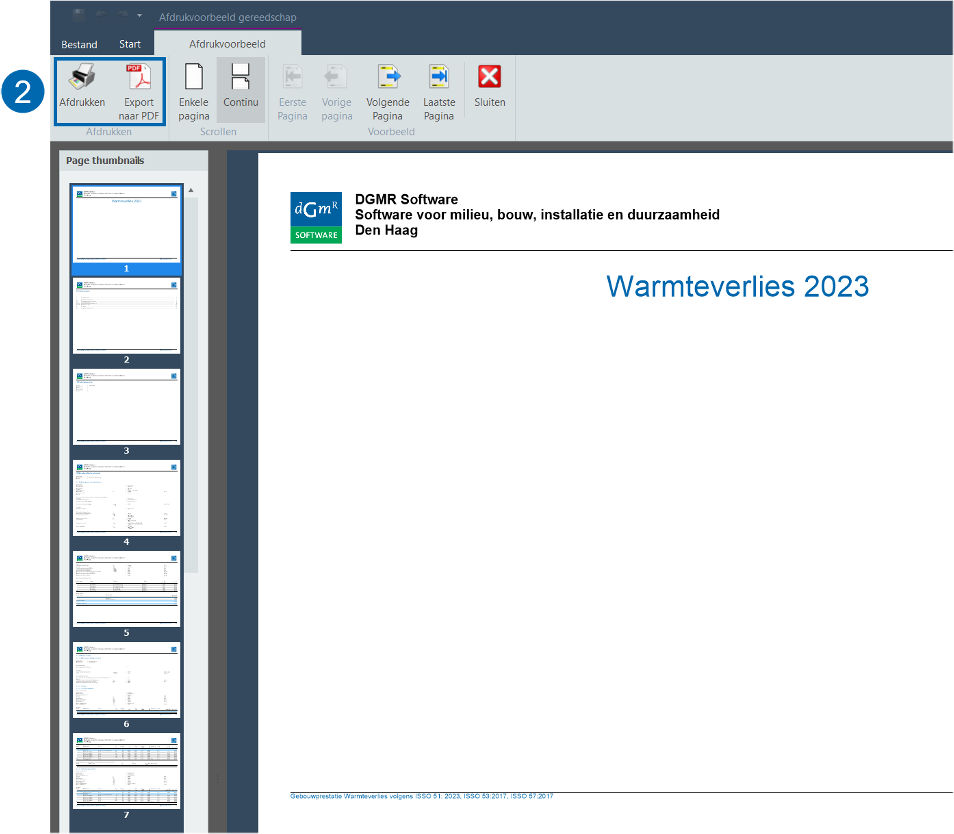

2. Druk het rapport af of exporteer het naar pdf-bestandsformaat.


.

Tips

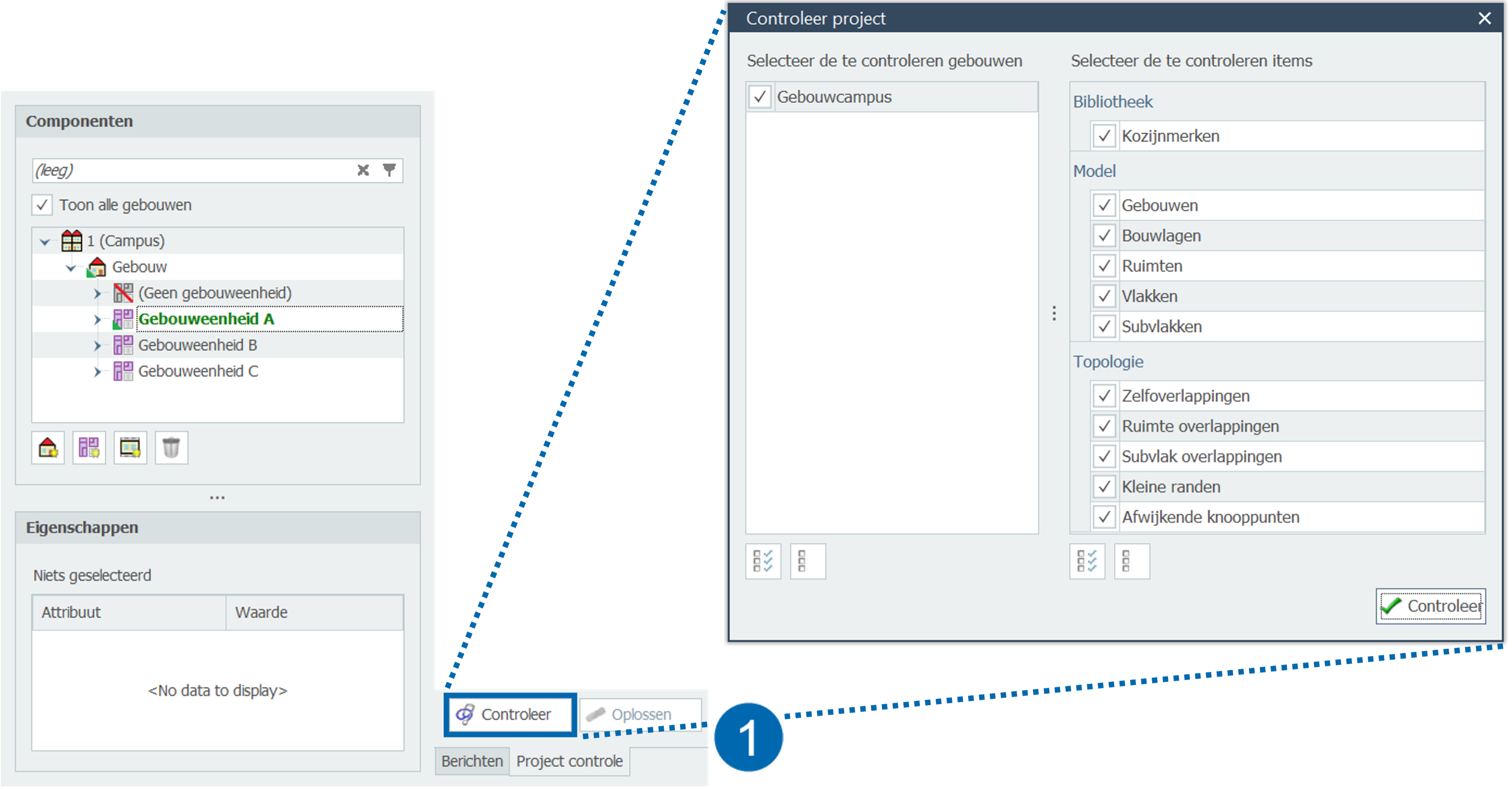

1. Projectcontrole in de Modeller: hiermee worden fouten in het model gedetecteerd en (in veel situaties) mogelijke oplossingen aangeboden.

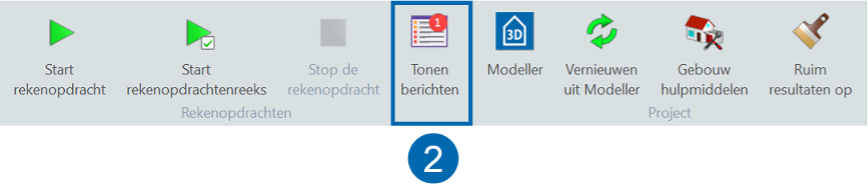

2. Berichten in Gebouwprestatie: indien er problemen bij de uitvoering van een rekenopdracht optreden, worden deze hier getoond.

3. i'tjes naast de invoervelden: deze icoontjes bevatten velden met extra achtergrondinformatie die u verder op weg helpt.
