Handleiding Ventilatieberekening
In deze handleiding leest u hoe ventilatieberekeningen in Gebouwprestatie uitgevoerd kunnen worden.
De ventilatie-module wordt gebruikt voor het bepalen van volumestromen en de dimensionering van de bijbehorende componenten.
De ventilatiebalans en de dimensionering van ventilatiecomponenten zijn volgens de NEN 1087 opgesteld.
Als eerste wordt ingegaan op een handmatige werkwijze, de laatste pagina’s van dit document zijn toegewijd aan een (semi-) automatische werkwijze waarbij ventilatiestromen automatisch gegenereerd worden.
Download hier de handleiding voor Ventilatie berekening
Starten met de berekening

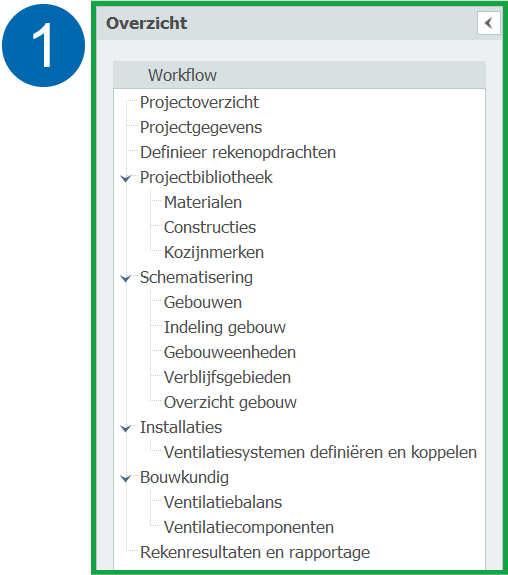

- De workflow vormt de leidraad in deze handleiding.

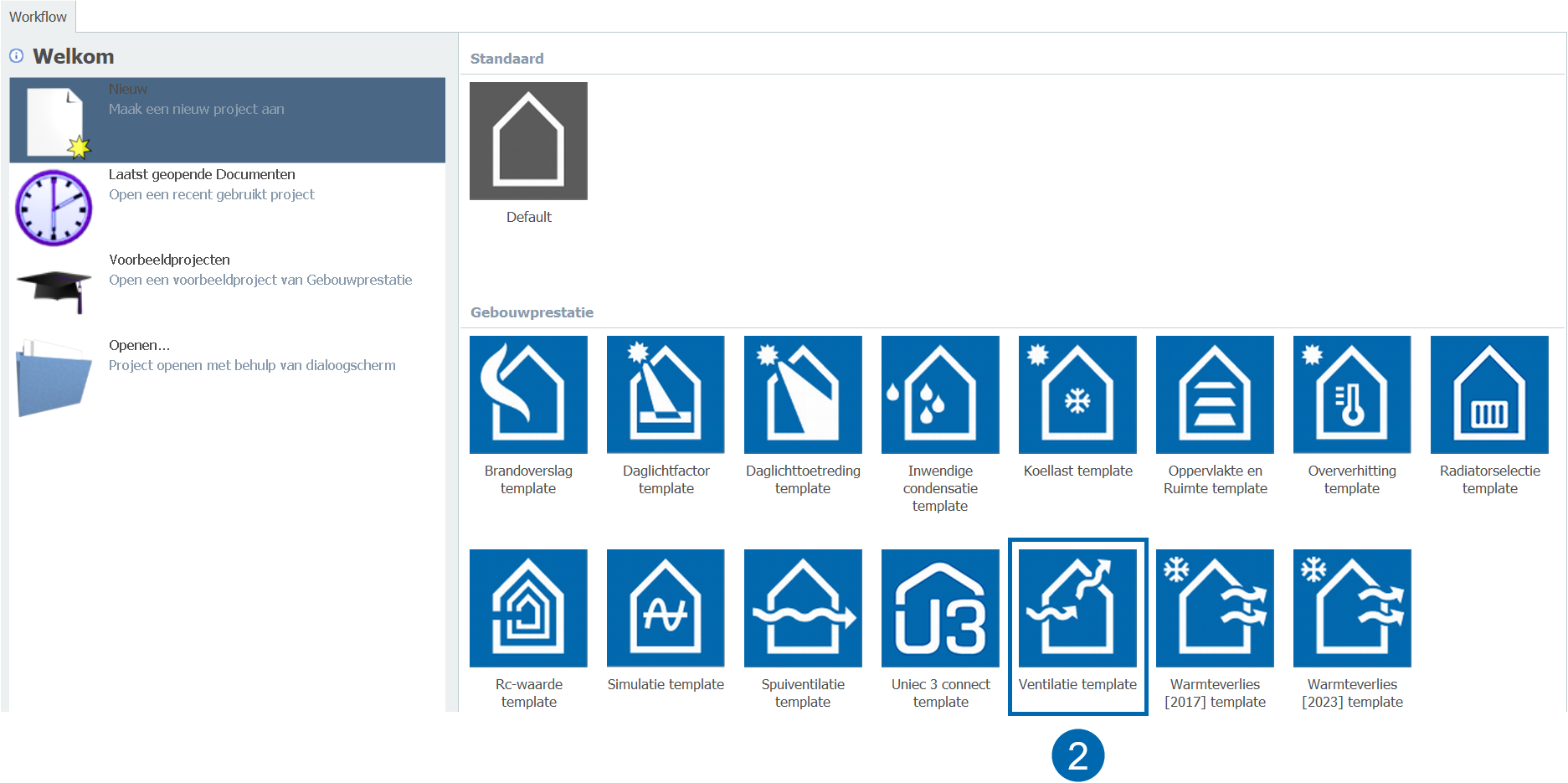

- Maak een berekening aan in de ventilatie-template.
Berekeningsopties

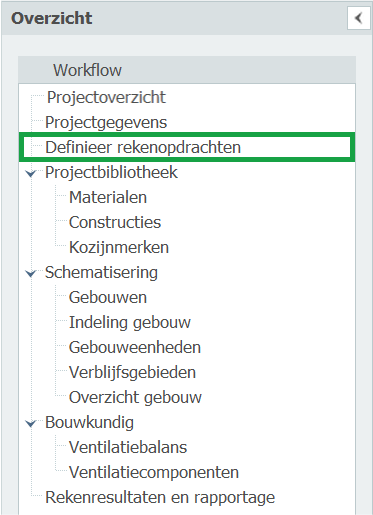

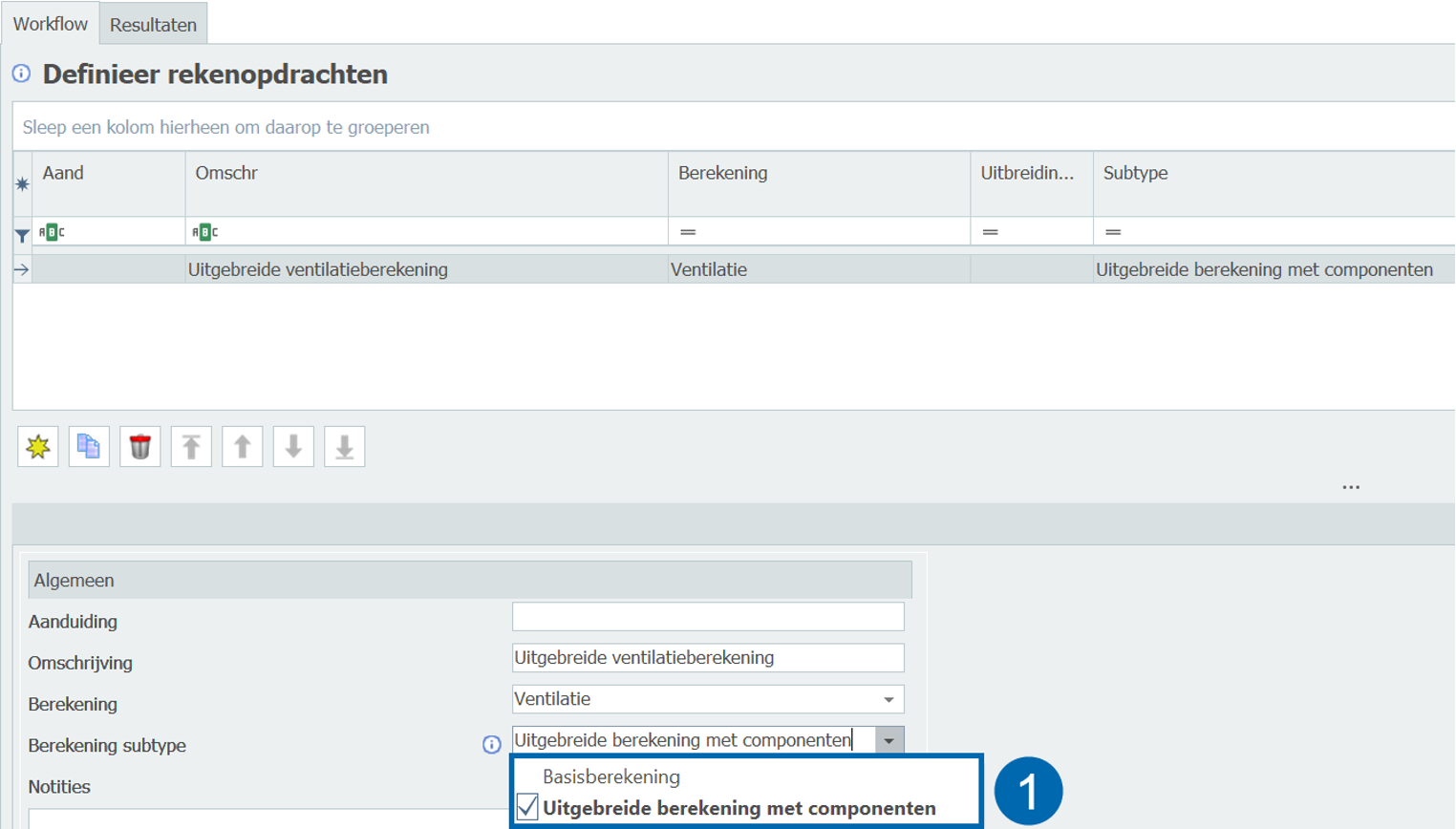

Definieer rekenopdrachten
- Kies de uitgebreide berekeningsmethode als ventilatiecomponenten* gedimensioneerd moeten worden.
De Modeller
Gebouwprestatie | Modeller
Gebouwprestatie biedt de mogelijkheid om een ventilatiebalans op te stellen op basis van handmatige invoer en een gebouwmodel.

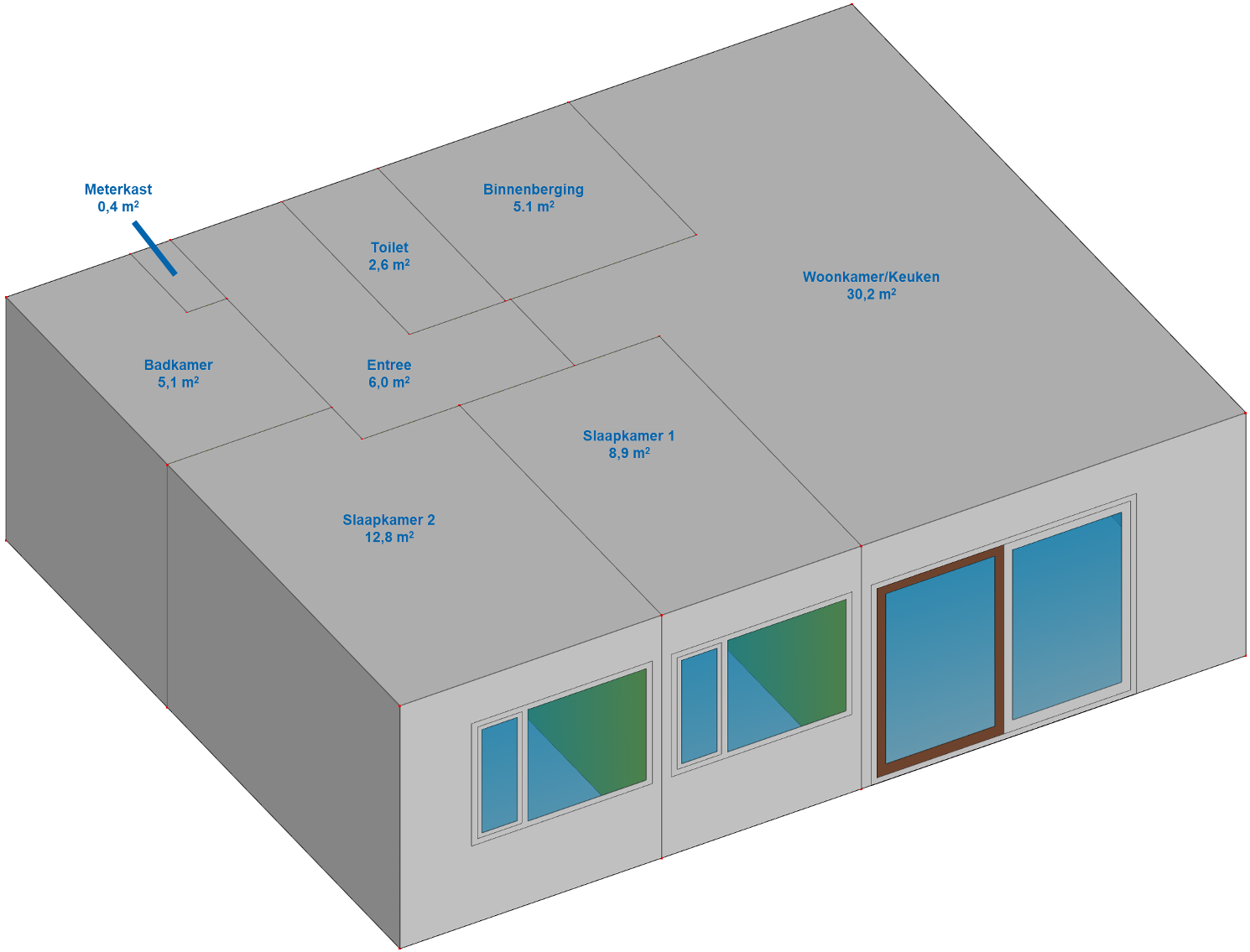

Voor deze handleiding is een voorbeeldappartement gebruikt.
Verblijfsgebieden

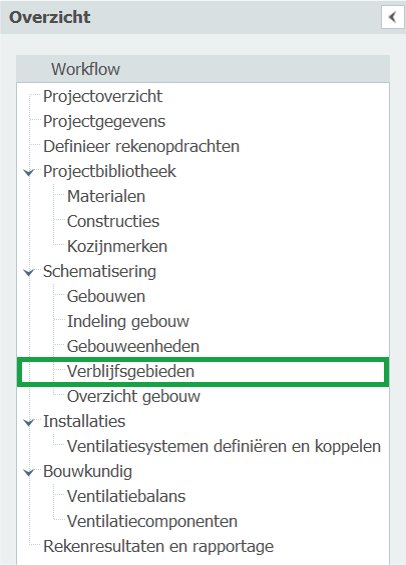

Schematisering | Verblijfsgebieden

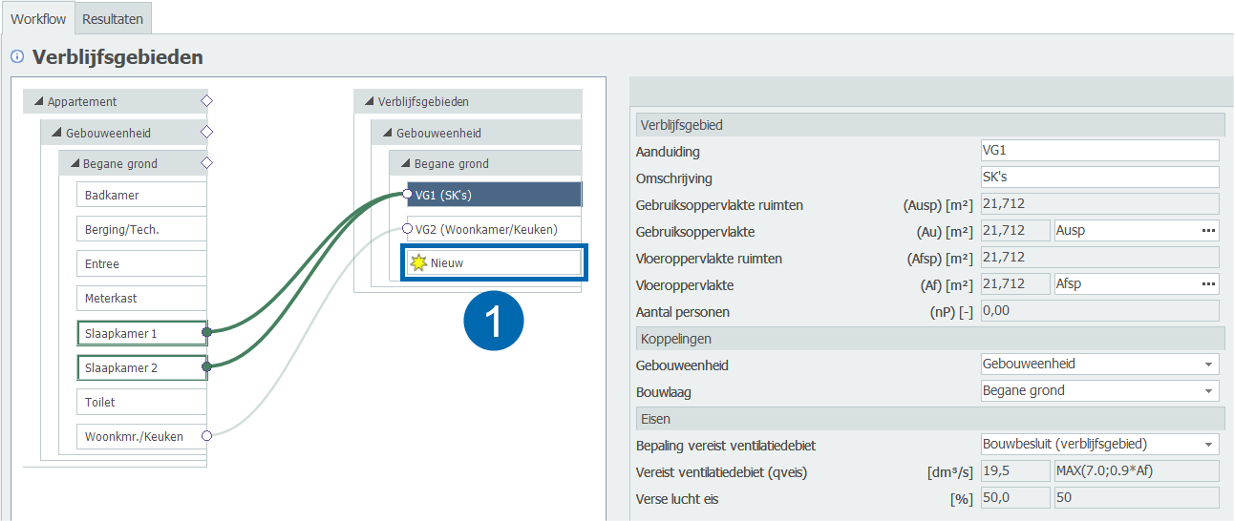

- Maak een nieuw verblijfsgebied aan en verbind de verblijfsruimtes aan de verblijfsgebieden.
Ventilatiebalans

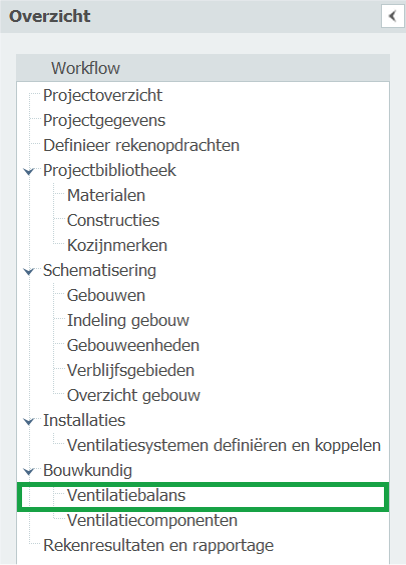

Bouwkundig | Ventilatiebalans

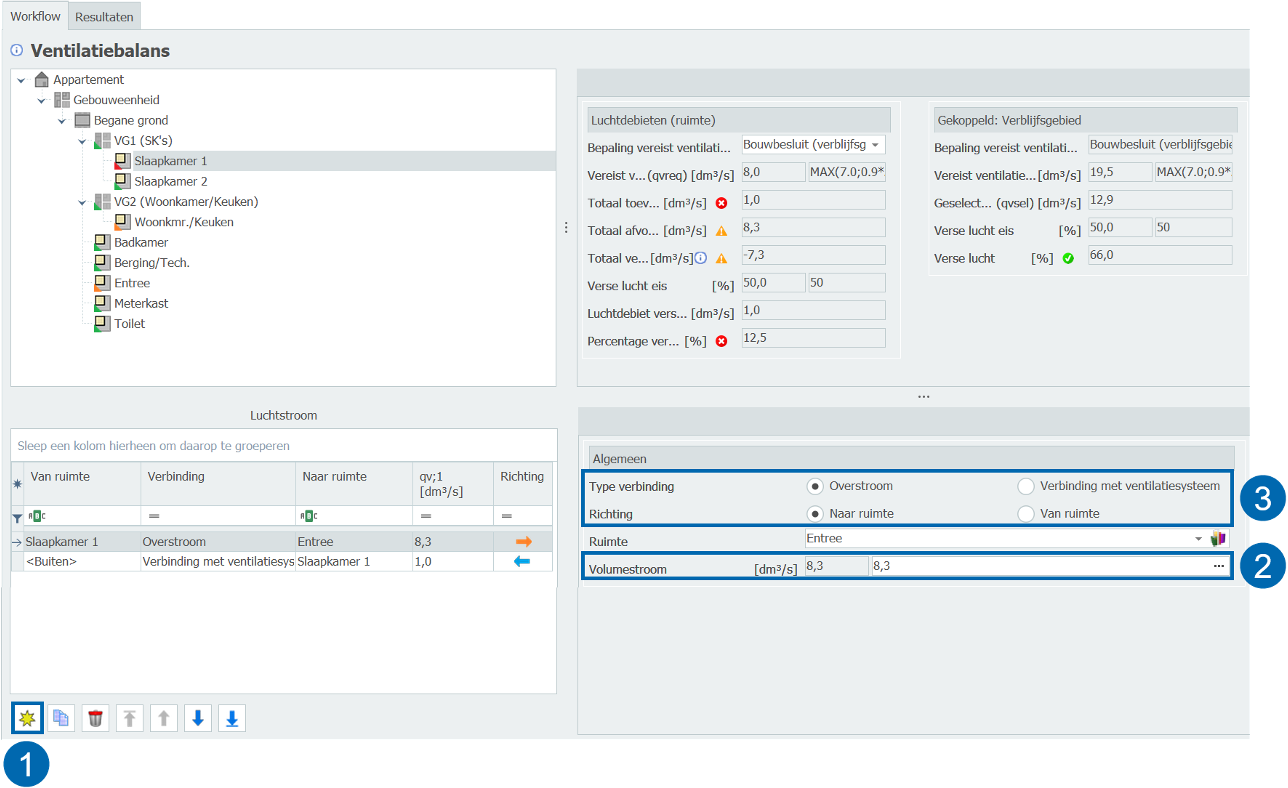

- Voeg een nieuwe ventilatiestroom aan een ruimte toe.
- Vul de grootte van de luchtstroom in.
- Geef aan tussen welke ruimte de luchtstroom loopt.

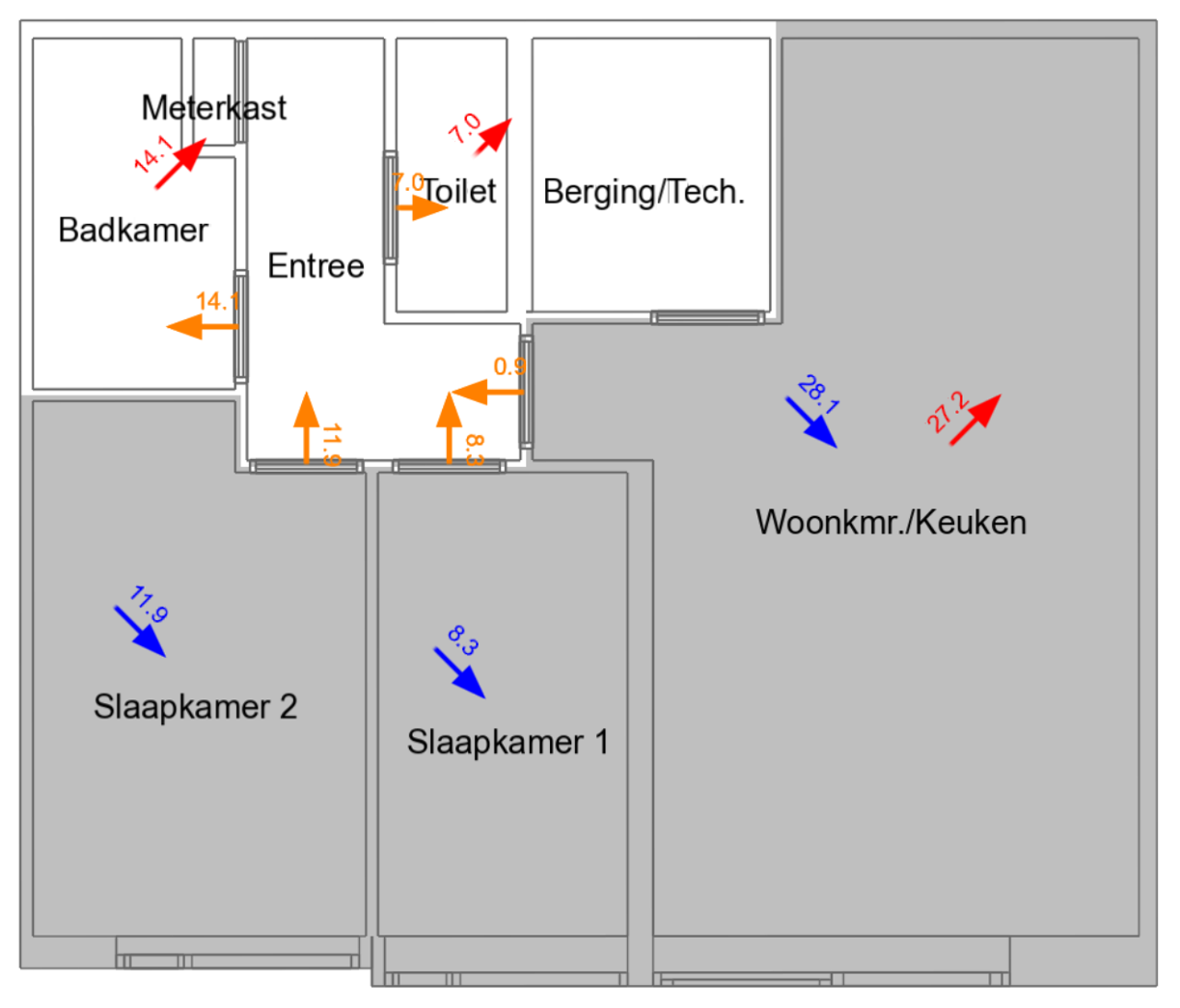

Het type luchtstroom is eenvoudig aan de gekleurde pijlen te herkennen.
Van ruimte | Naar ruimte | |
Overstroom | - | |
Toevoer | ||
Afvoer | - |

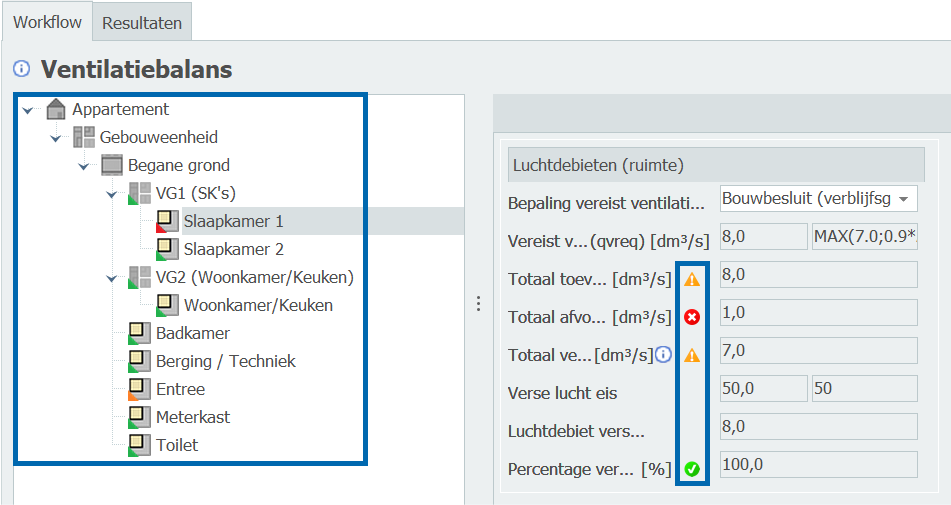

Controleer aan de hand van de icoontjes of de toe- en afvoerdebieten volledig en volgens de vereisten zijn ingevuld.
Ruimte niveau | Detail niveau | |
Voldoet aan vereisten | ||
Gerelateerd invoerveld niet correct | ||
Voldoet niet aan vereisten |

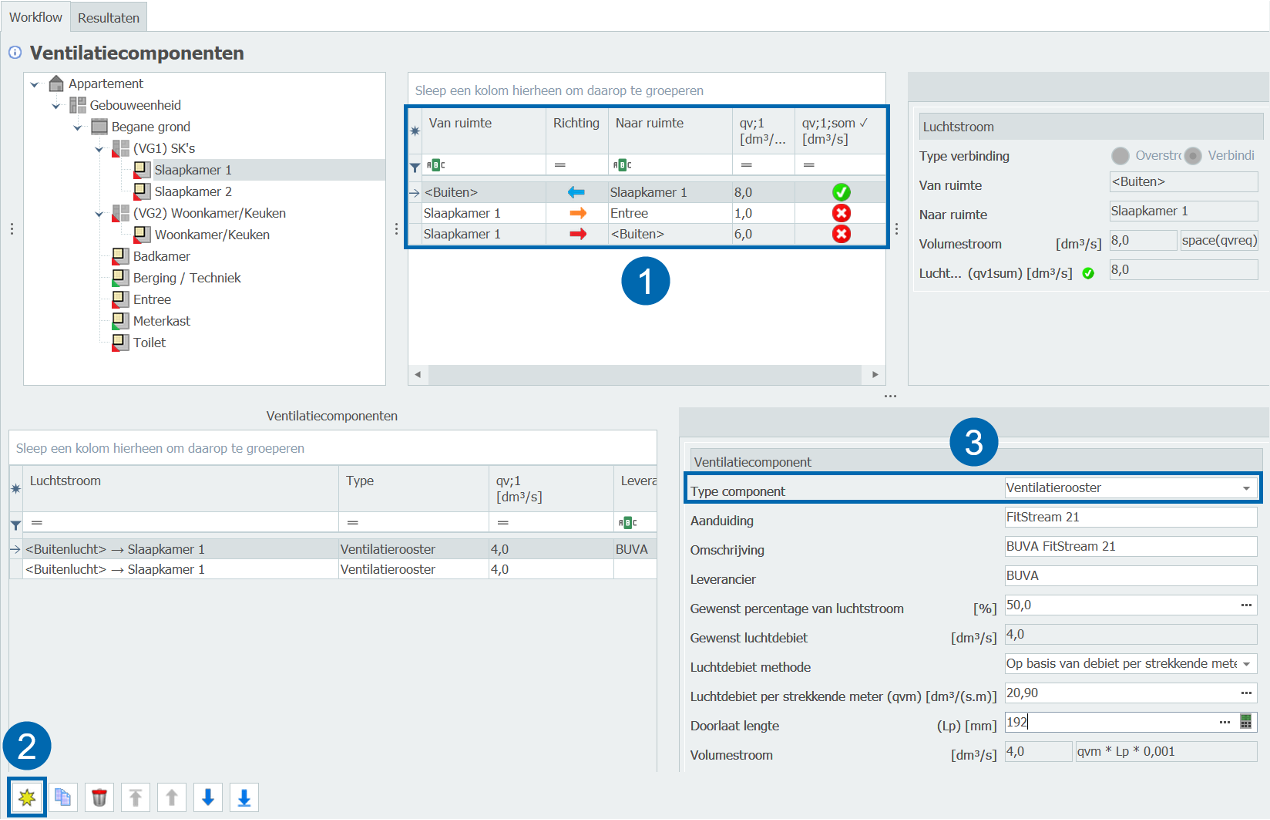

Ventilatiecomponenten (handmatige invoer)

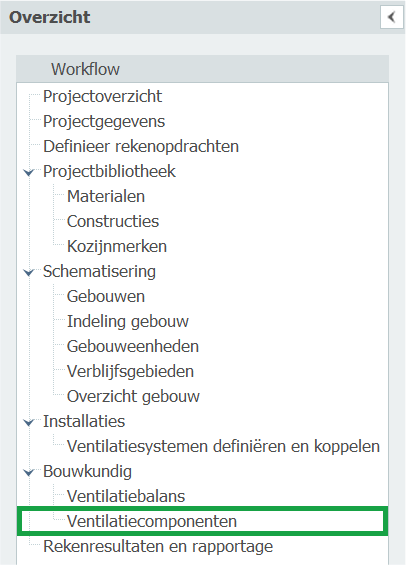

Bouwkundig | Ventilatiecomponenten
- Er wordt per ruimte een overzicht van luchtstromen getoond.

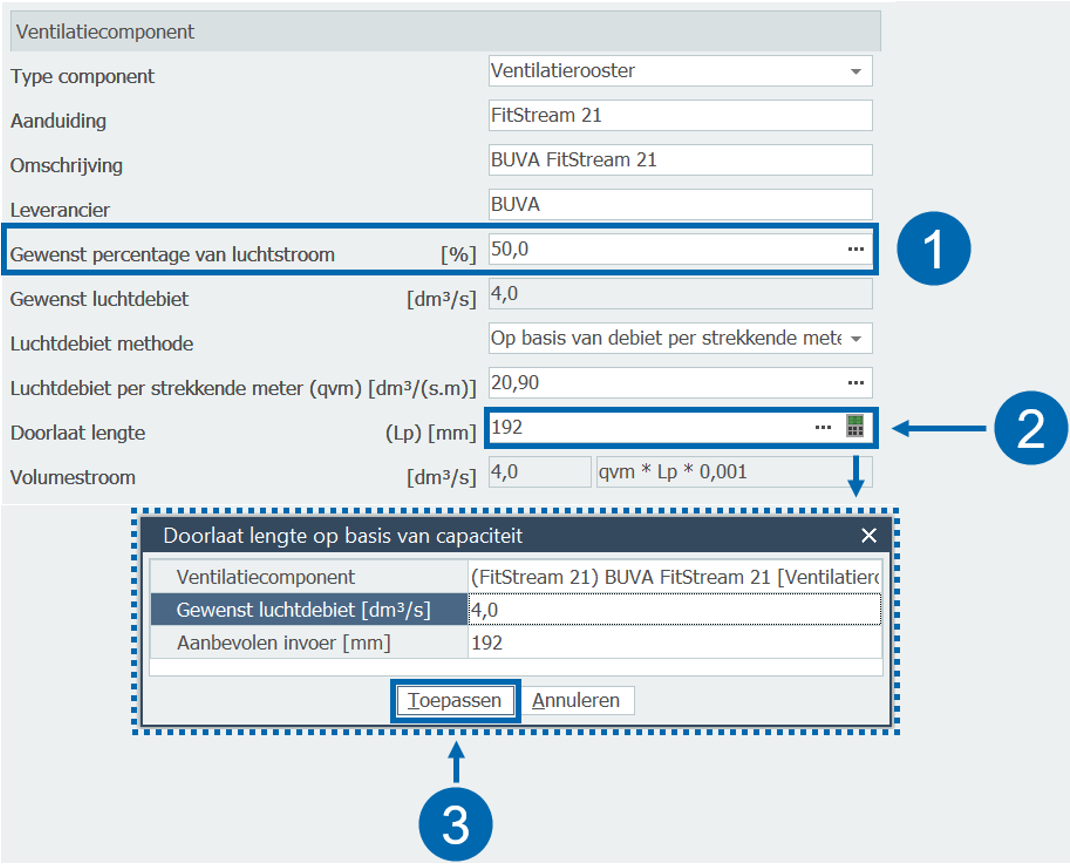

- Voeg één of meerdere ventilatiecomponenten per luchtstroom toe.
- Selecteer het type ventilatiecomponent.
- Voeg een ventilatiecomponent toe vanuit de standaardbibliotheek.
- Verdeel eventueel de debieten van één luchtstroom over meerdere ventilatiecomponenten.
- Vul een eigen waarde voor het doorlaatoppervlak in of druk op het rekenmachine-icoontje.
- Druk op Toepassen om de berekende Ap-waarde over te nemen.
Binnendeuren en sparingen
Gebouwprestatie | Modeller
Gebouwprestatie kan automatisch per gebouweenheid een oplossing voorstellen voor de ventilatiebalans en de dimensionering van ventilatiecomponenten.
Hiervoor is allereerst het volgende noodzakelijk:

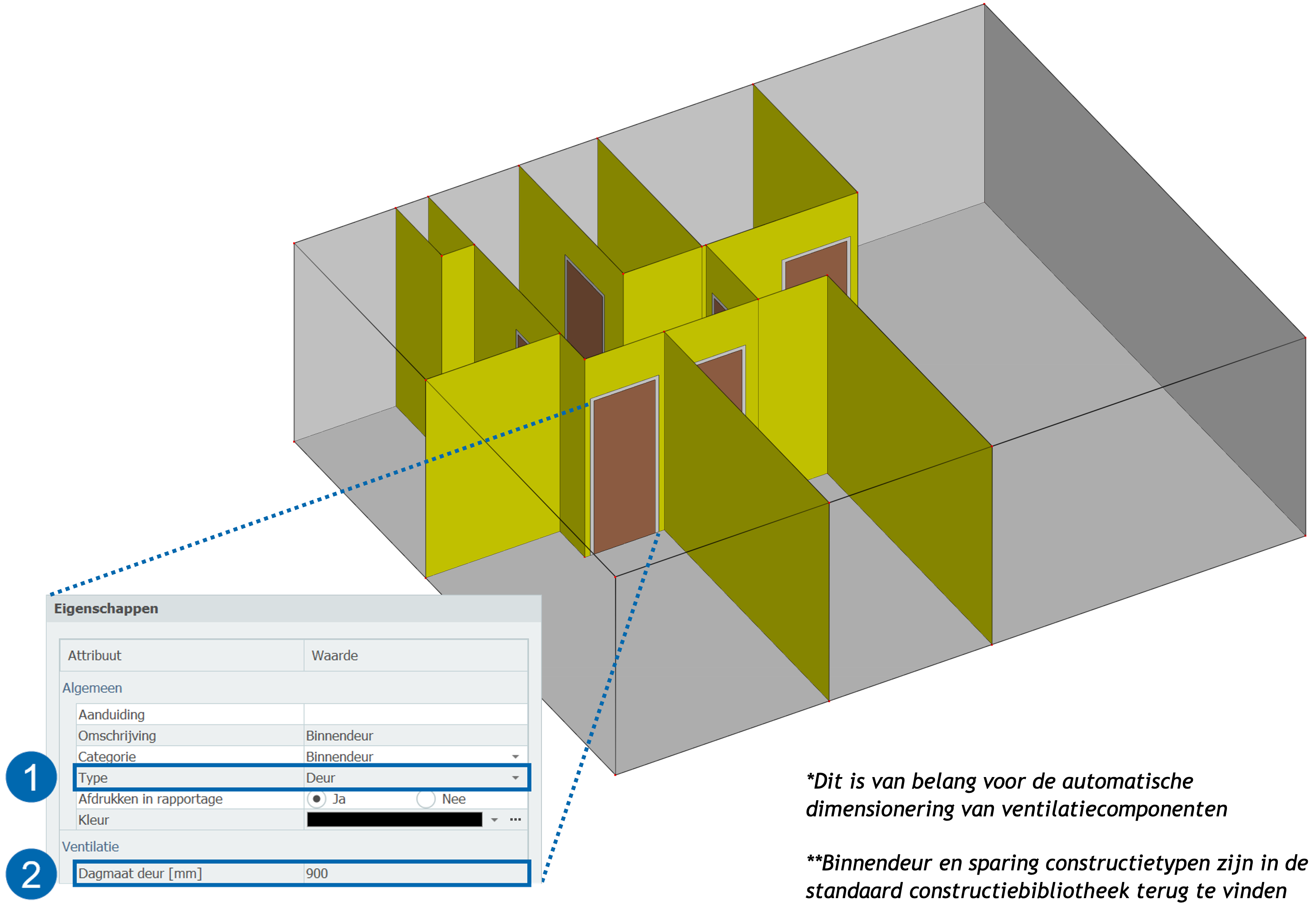

- Wijs in de Kozijneditor het type "deur" aan het kozijnmerk toe.
- Vul de dagmaat van de deur in.*
- Plaats binnendeuren tussen aaneengesloten ruimtes.
- Plaats sparingen tussen bouwlagen.
Ventilatiebalans automatisch oplossen

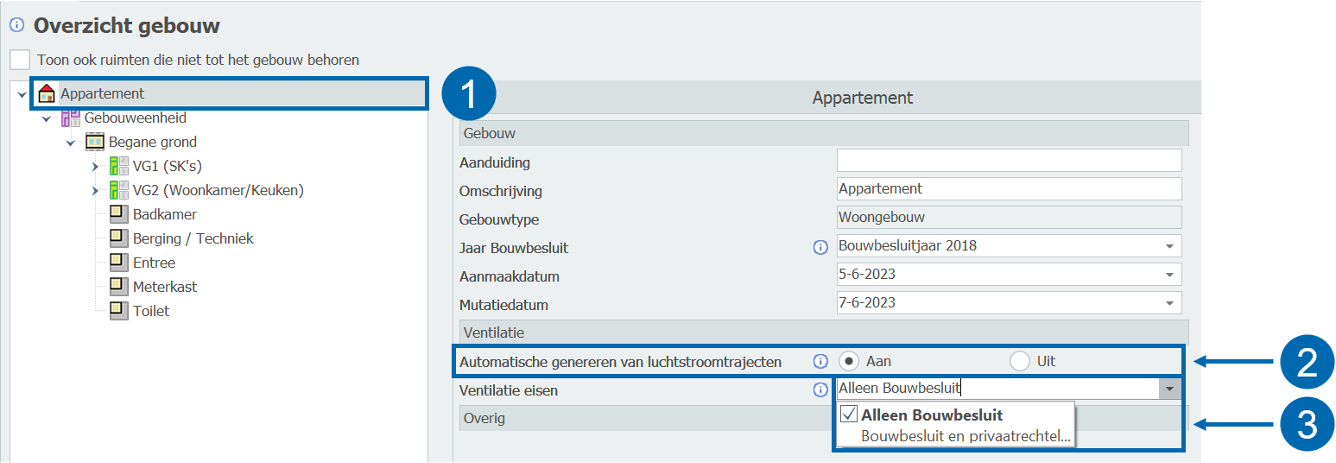

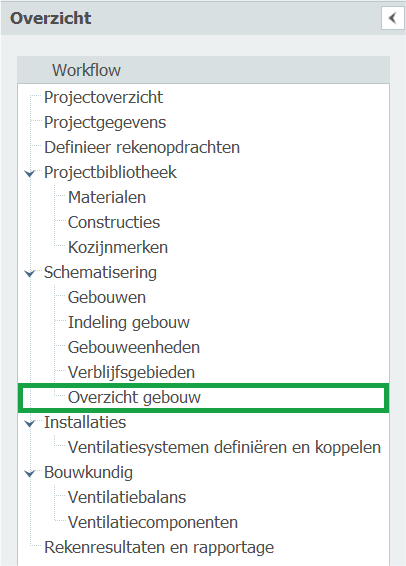

Overzicht gebouw
De functionaliteit voor het automatisch oplossen van ventilatiebalansen kan als volgt worden geactiveerd:
- Selecteer de gebouwcampus.
- Zet de knop Automatisch genereren van luchtstromen op ‘Aan’.
- In het keuzemenu Ventilatie eisen kan de toetsing aan privaatrechtelijke eisen* geactiveerd worden.
*SWK- en Woningborg-eisen voor opstelplaatsen van wasapparatuur in binnenbergingen en technische ruimtes

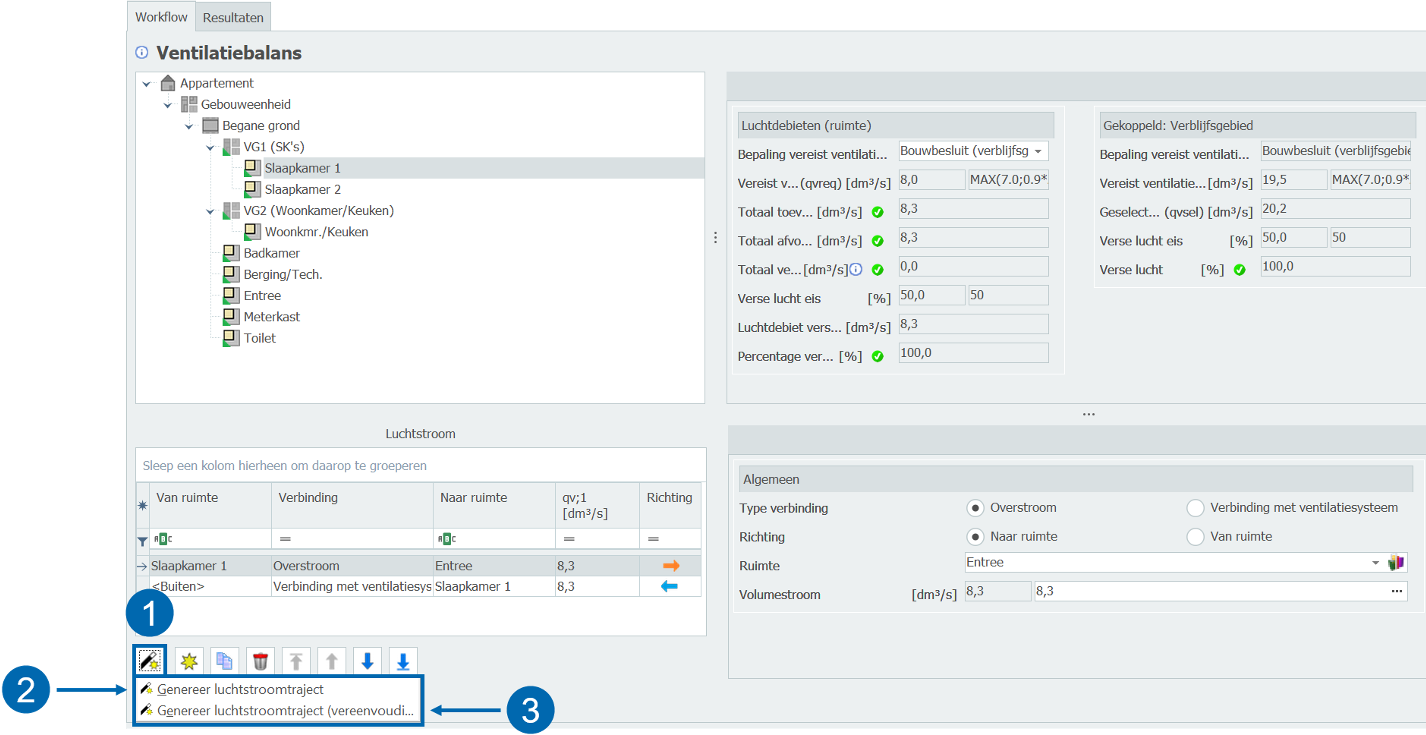

- Selecteer het ‘toverstaf’ icoontje.
- Volledig: genereert een uitgebreide ventilatiebalans.
- Vereenvoudigd: lost ventilatiebalansen op met één toe- en afvoer.
De norm voorziet niet in oplossingen voor alle denkbare scenario’s. Ventilatiestromen kunnen hierdoor niet altijd correct worden bepaald. Beschouw de automatische oplossingen als een voorstel. Beoordeel de uitkomsten altijd kritisch.
Ventilatiecomponenten automatisch dimensioneren

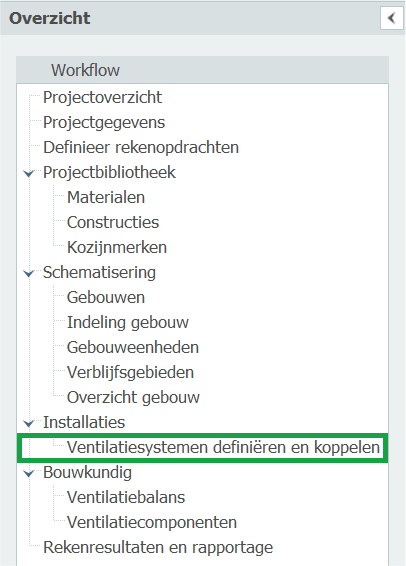

Installaties | Ventilatiesystemen definiëren en koppelen

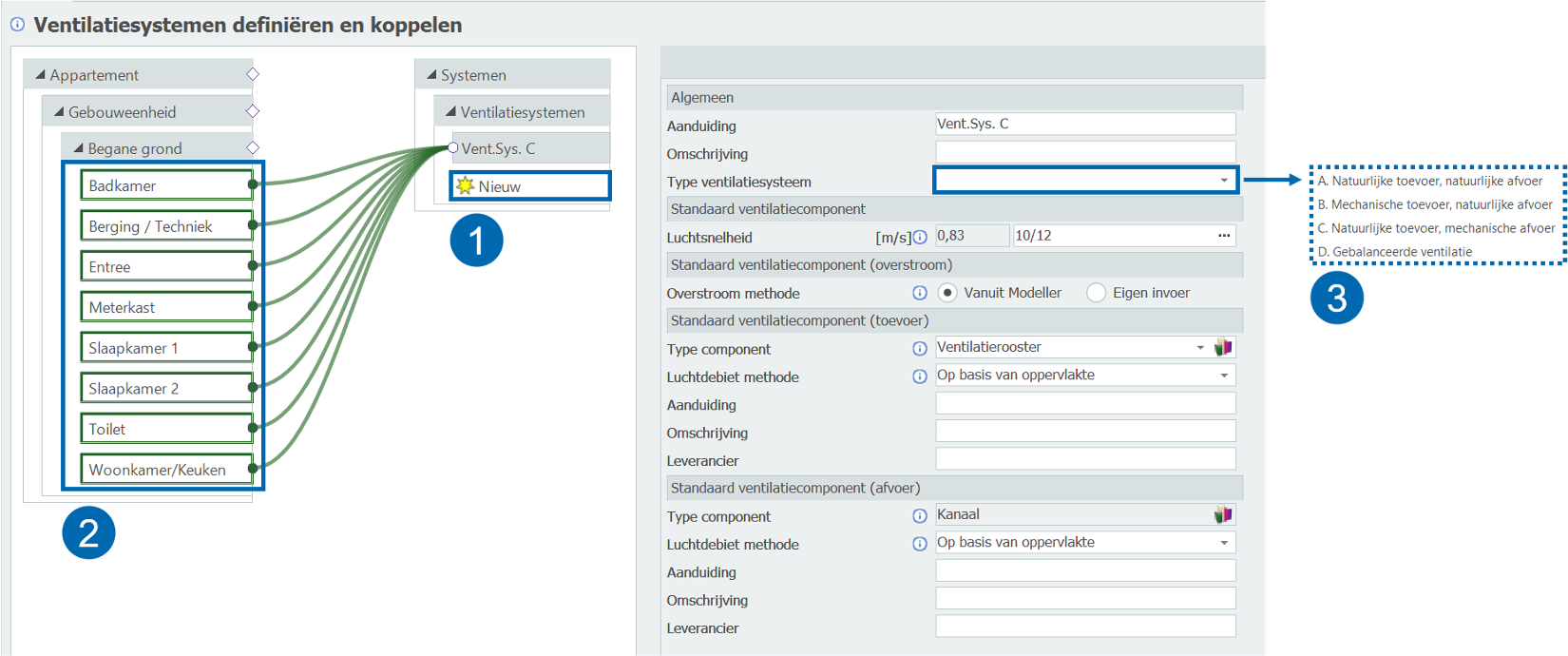

- Maak een nieuw ventilatiesysteem aan.
- Verbind alle ruimtes aan het ventilatiesysteem waarvoor ventilatiecomponenten gedimensioneerd moeten worden.
- Kies het ventilatiesysteem dat van toepassing is.

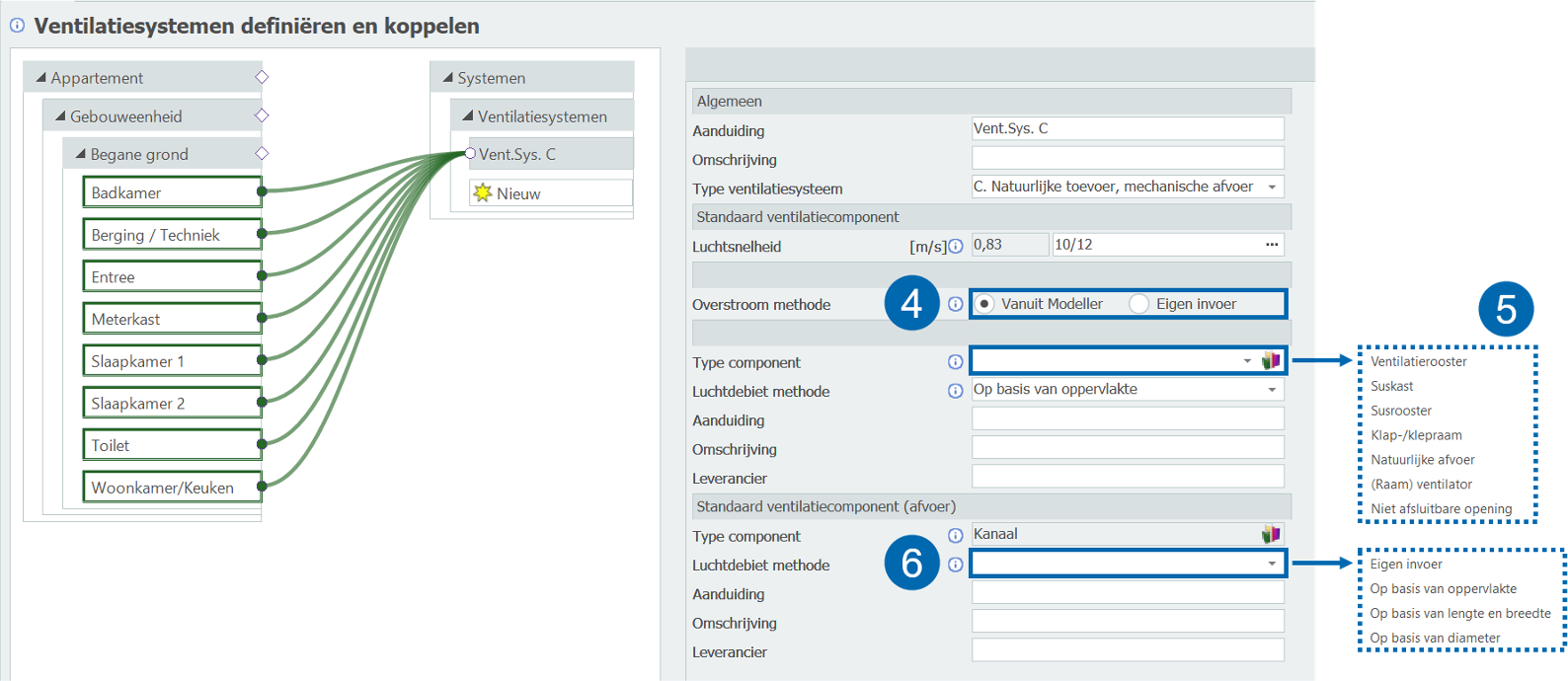

- Dimensionering van de overstroomvoorziening kan bepaald worden o.b.v. een eigen gekozen dagmaat of een kozijnmerk specifieke dagmaat uit de Modeller.
- Kies een type toe- en afvoercomponent.*
- Selecteer voor één van de vier methodes voor bepaling van het luchtdebiet.
*Selecteer merkspecifieke componenten uit de Standaard bibliotheek
De automatische dimensionering van ventilatiecomponenten kan alleen worden uitgevoerd voor ruimtes die zijn gekoppeld aan een ventilatiesysteem.

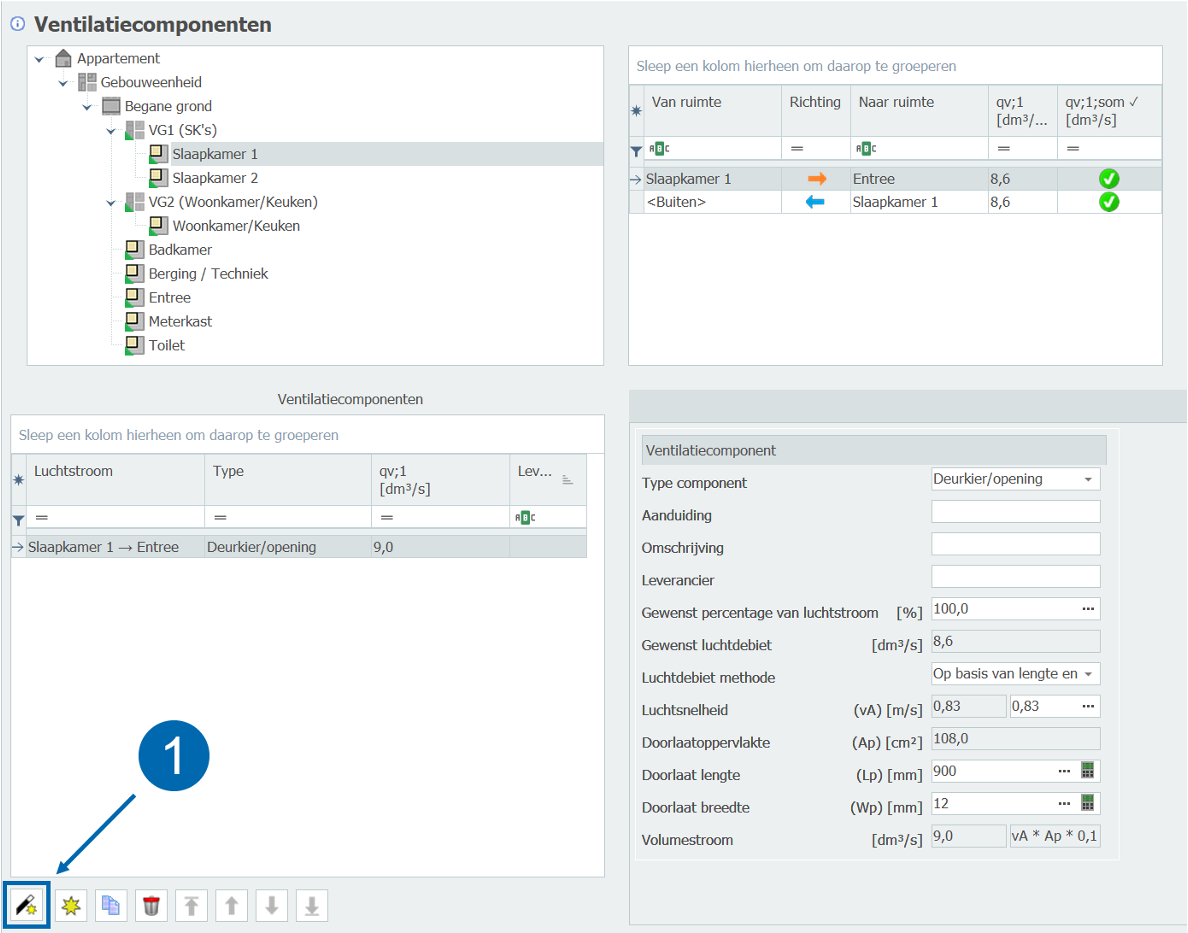

- Selecteer het "toverstaf"-icoontje.

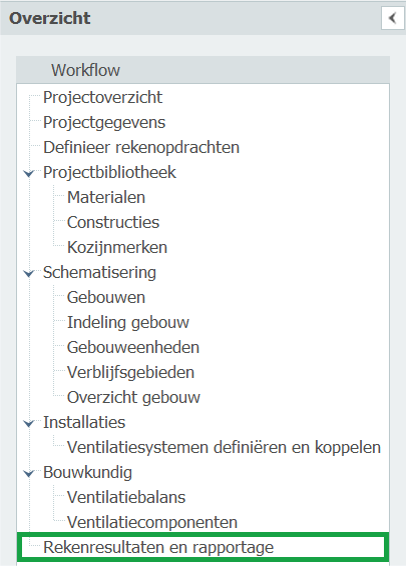

Resultaten en rapportage
Rekenresultaten en rapportage

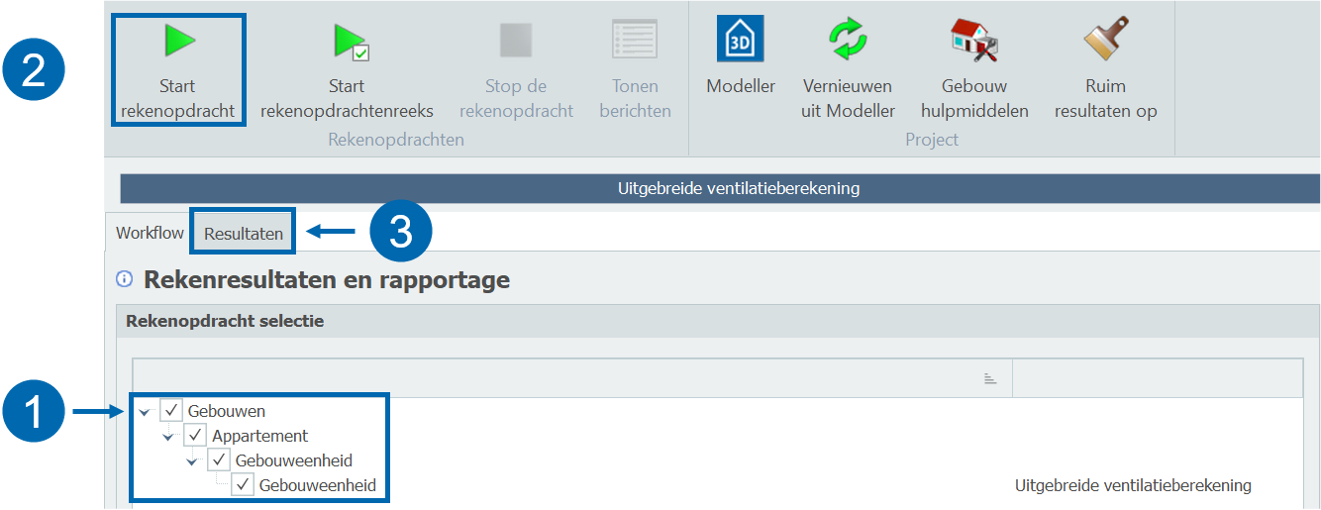

- Selecteer de gebouweenheden die onderdeel zijn van de rekenopdracht.
- Voer de rekenopdracht uit.
- Gedetailleerde (tussen-) resultaten kunnen in het resultatentabblad worden teruggevonden.

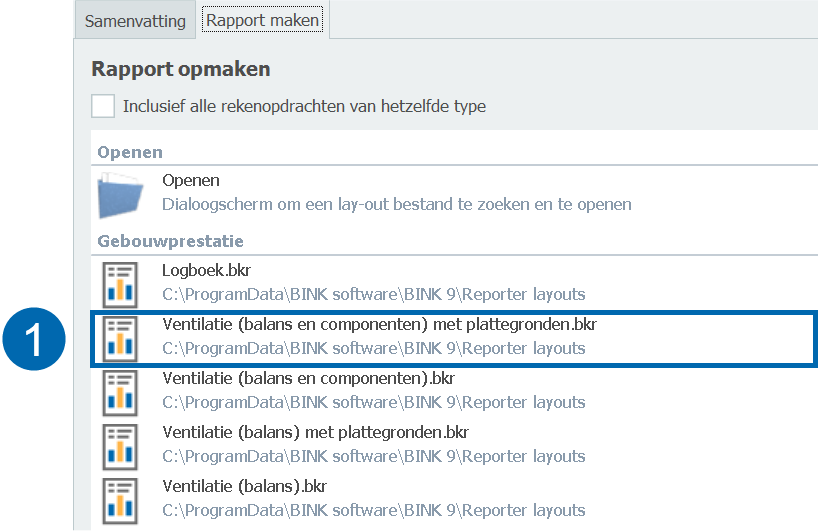

Rapportage uitprinten
Rekenresultaten en rapportage
Resultaten kunnen worden gepresenteerd nadat het project is doorgerekend.
- Open de rapportage met resultaten in documentvorm.

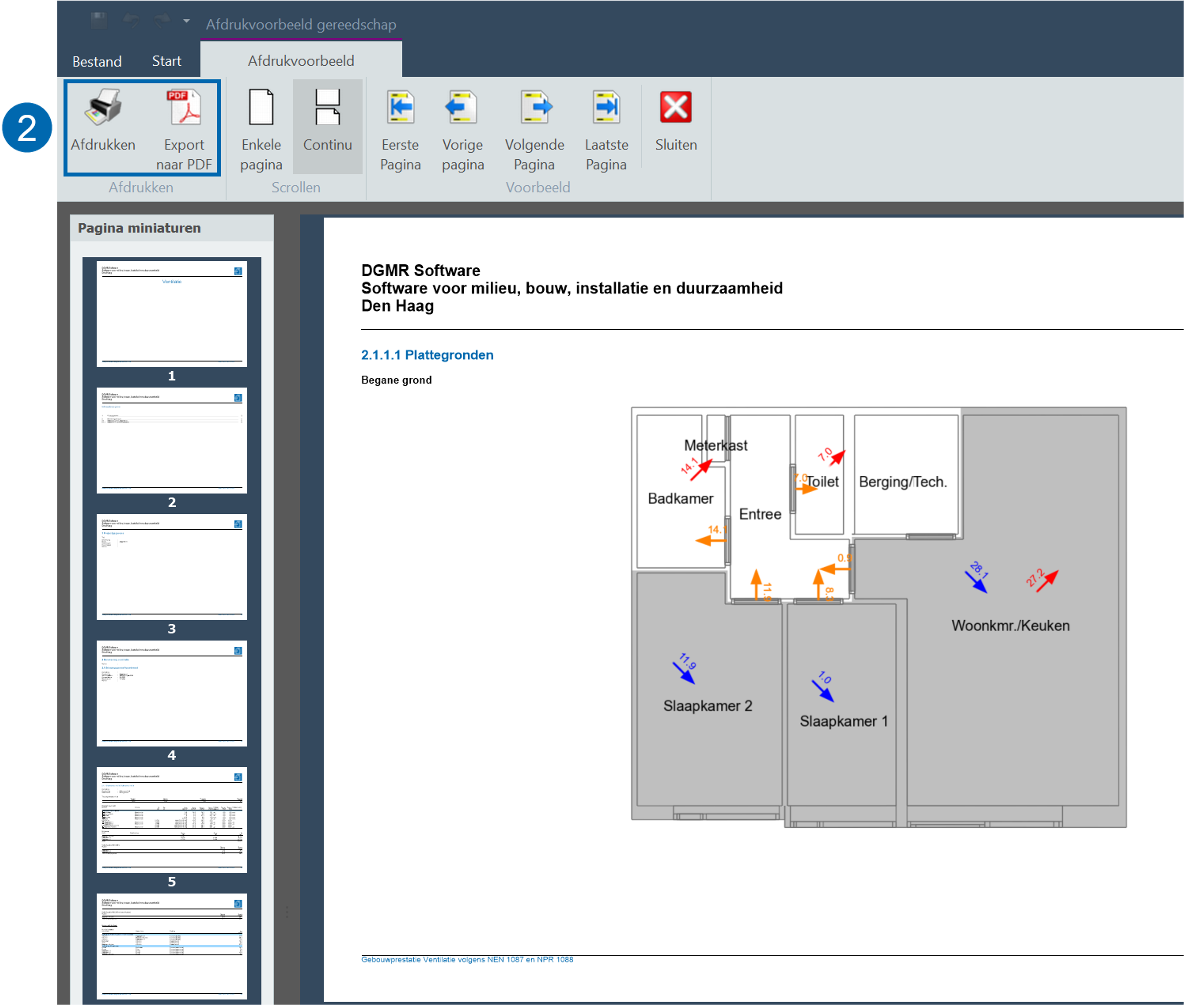

- Druk het rapport af of exporteer het naar pdf-bestandsformaat.
