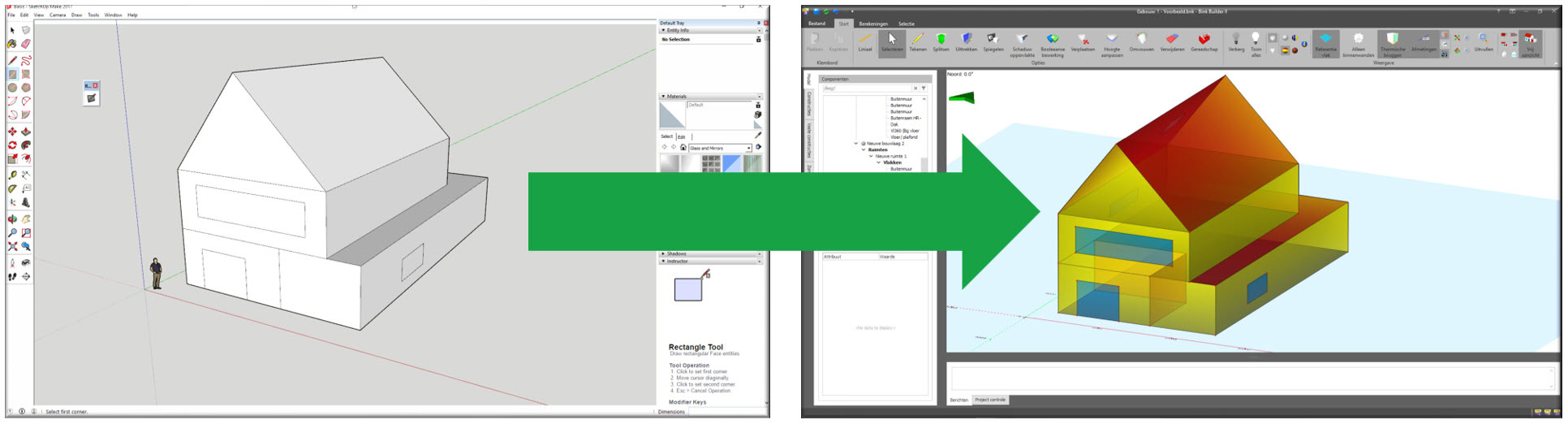

Download hier de handleiding "Van SketchUp naar Modeller".

Het model bestaat uit enkele vlakken.

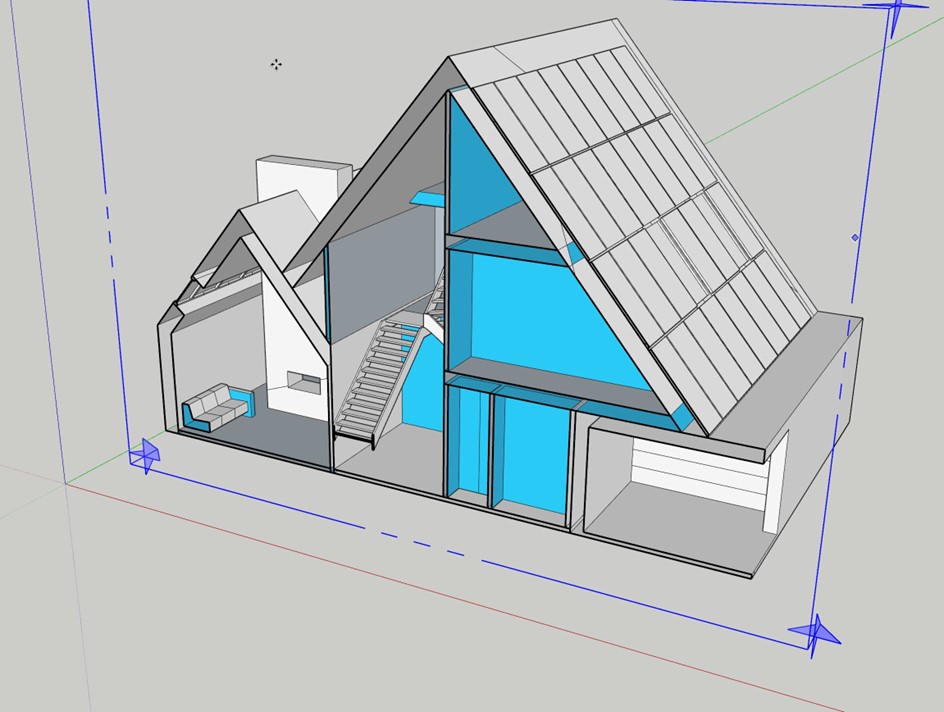

Het onderstaande model bevat vele dubbele lijnen voor constructies. Gebouwprestatie kan alleen ruimten importeren die zijn opgebouwd uit vlakken. Bijvoorbeeld: in deze situatie zullen de zonnepanelen geïmporteerd worden als ruimten.

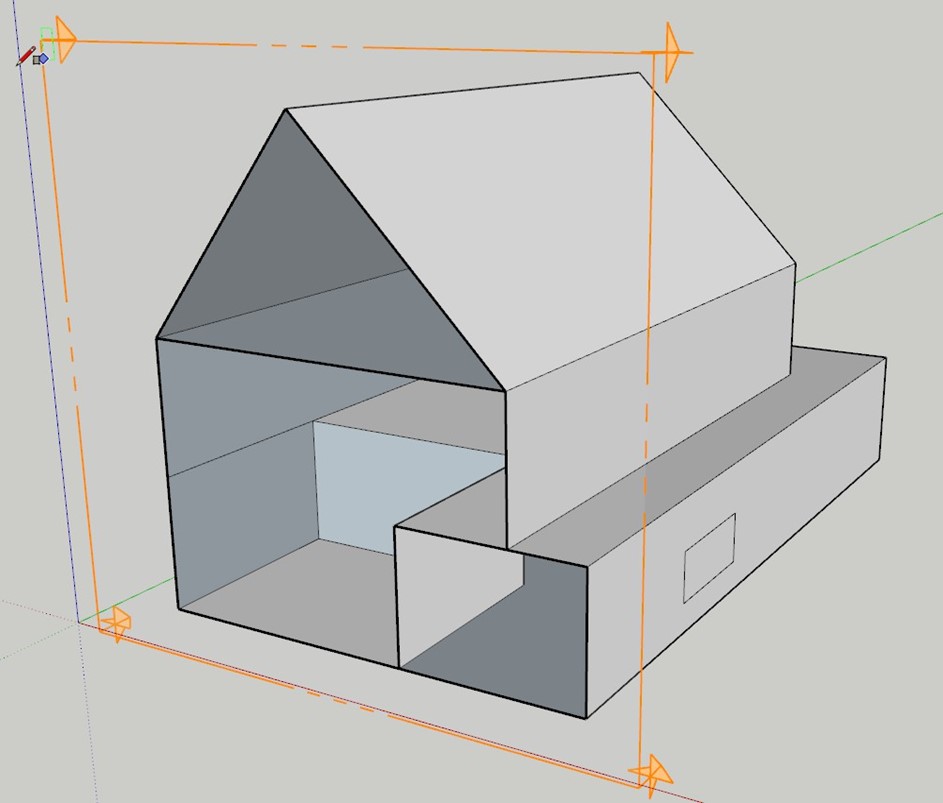

Het model moet uit losse vlakken bestaan.

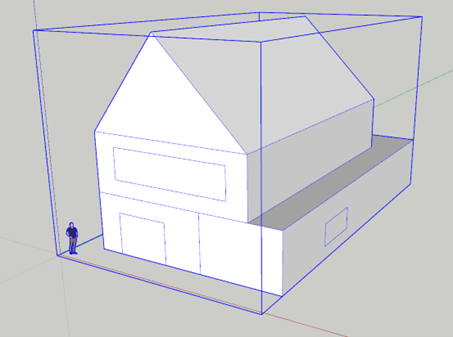

Een model dat bestaat uit één "group" kan niet worden geïmporteerd.

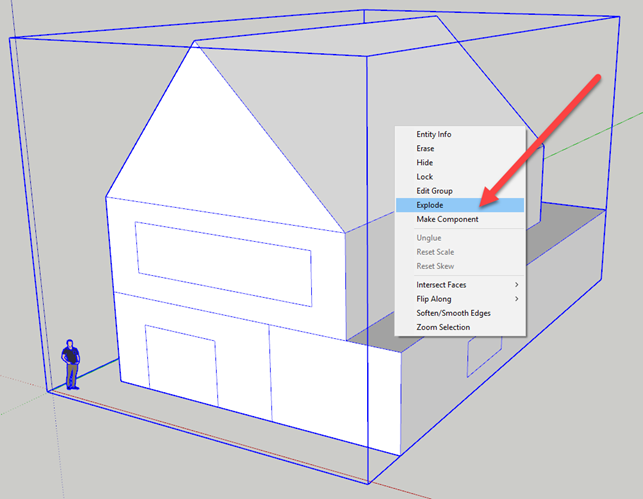

Selecteer het model en kies voor "Explode" (rechter muisknop).

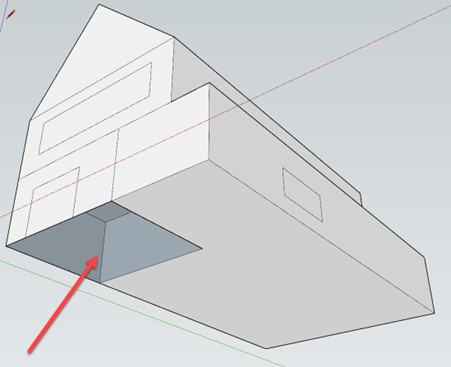

Een ruimte moet "gesloten" zijn.

Is een ruimte niet "gesloten" dan wordt deze bij het importeren in Modeller niet herkend als een ruimte.

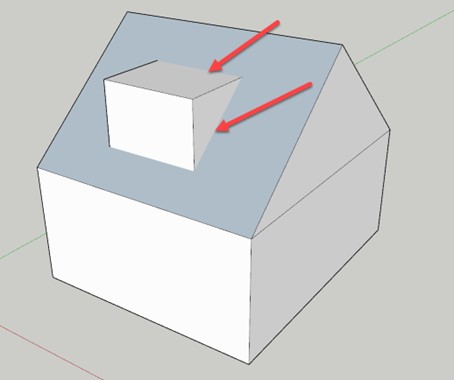

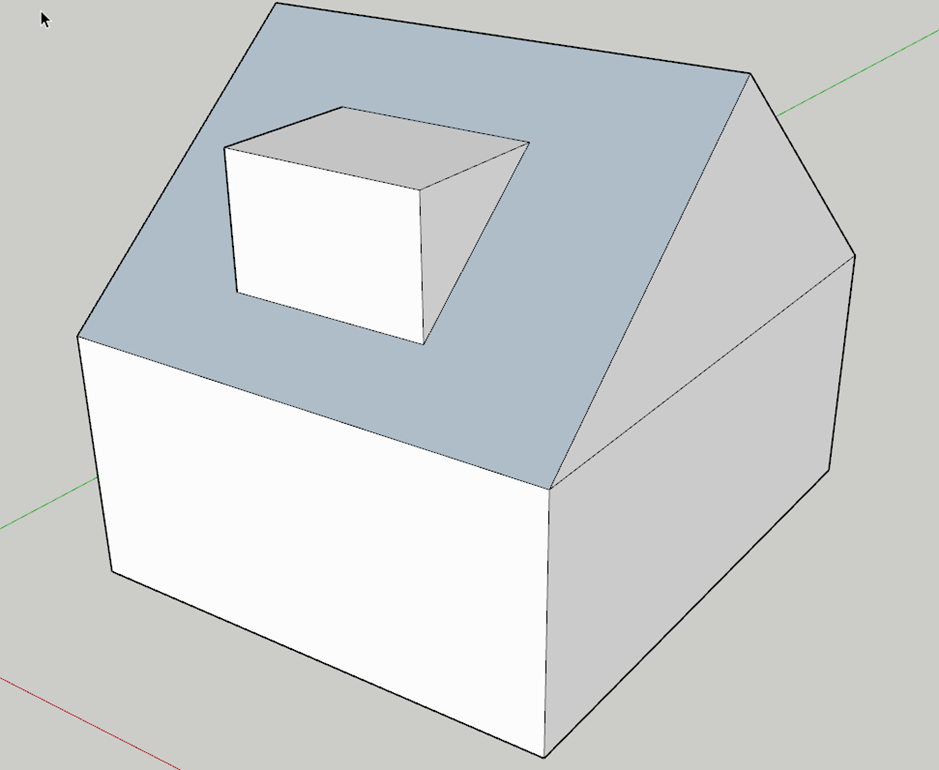

Er moeten duidelijke scheidingslijnen zijn tussen de elkaar snijdende vlakken.

In SketchUp worden elkaar niet goed snijdende vlakken niet weergegven met een duidelijke lijn. Deze lijnen kunnen ook niet geselecteerd worden.

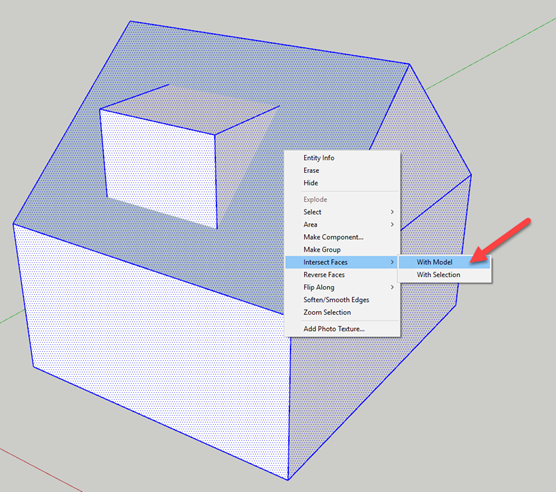

Selecteer het model met de rechter muisknop en kies vervolgens "Intersect Faces", kies voor de optie "With model".

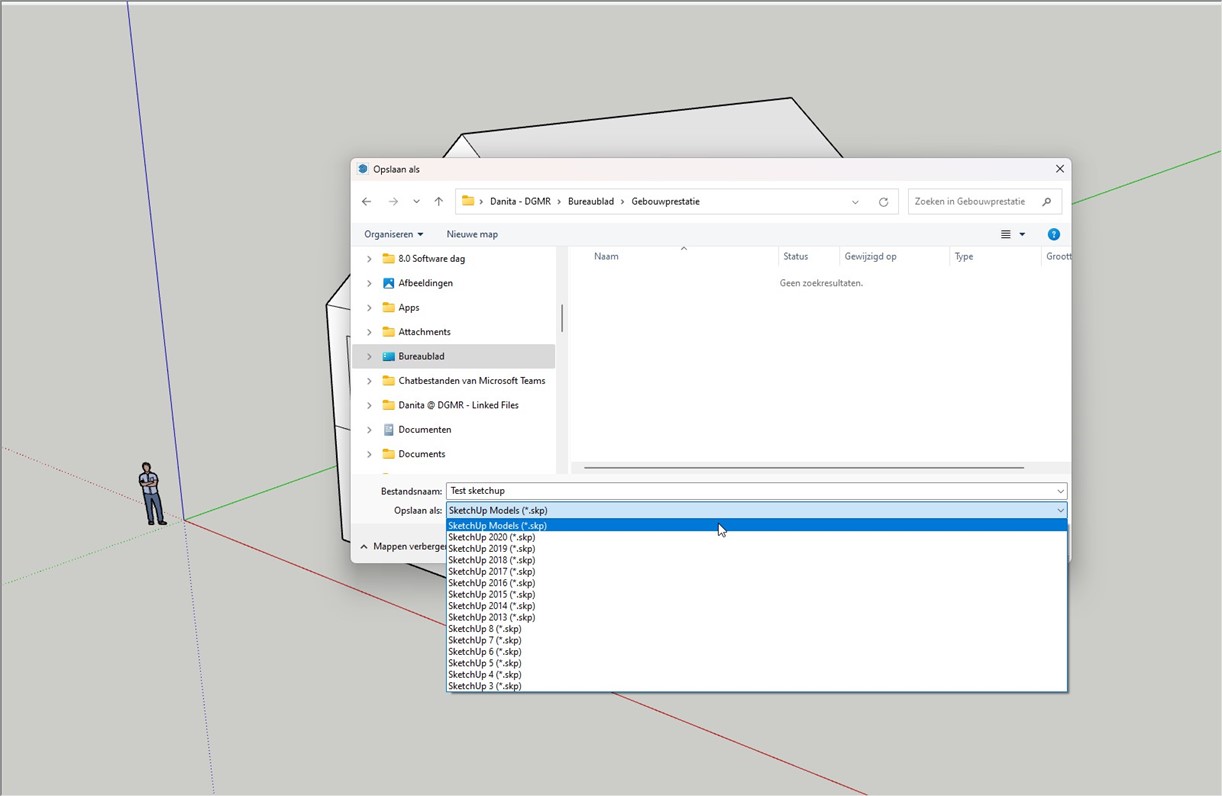

Het is mogelijk om SketchUp-bestanden in te lezen die zijn opgeslagen als een "SketchUp Models (*.skp)"-bestand. Oudere SketchUp-bestanden kunnen ook worden ingelezen in de Modeller.

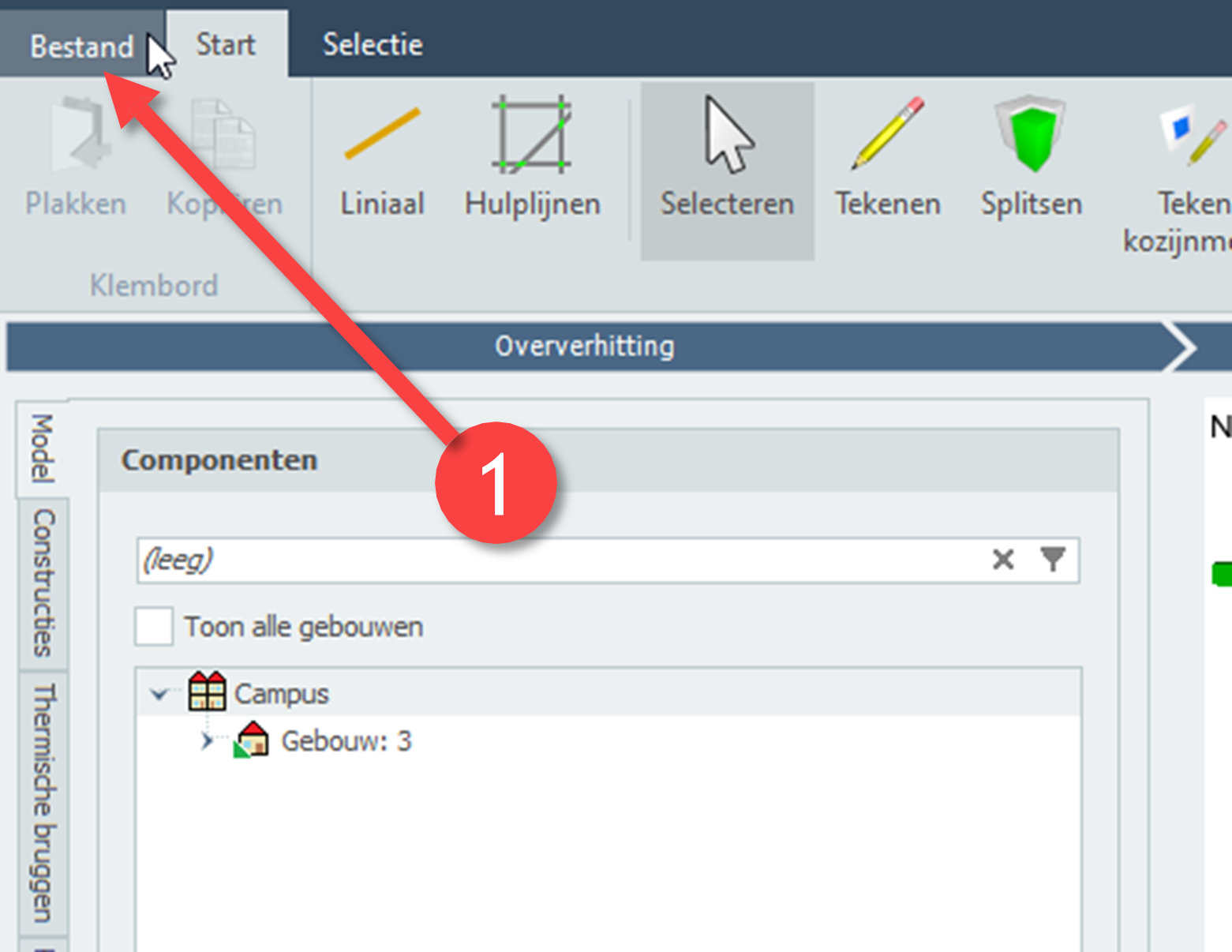

Selecteer "Bestand" (1)

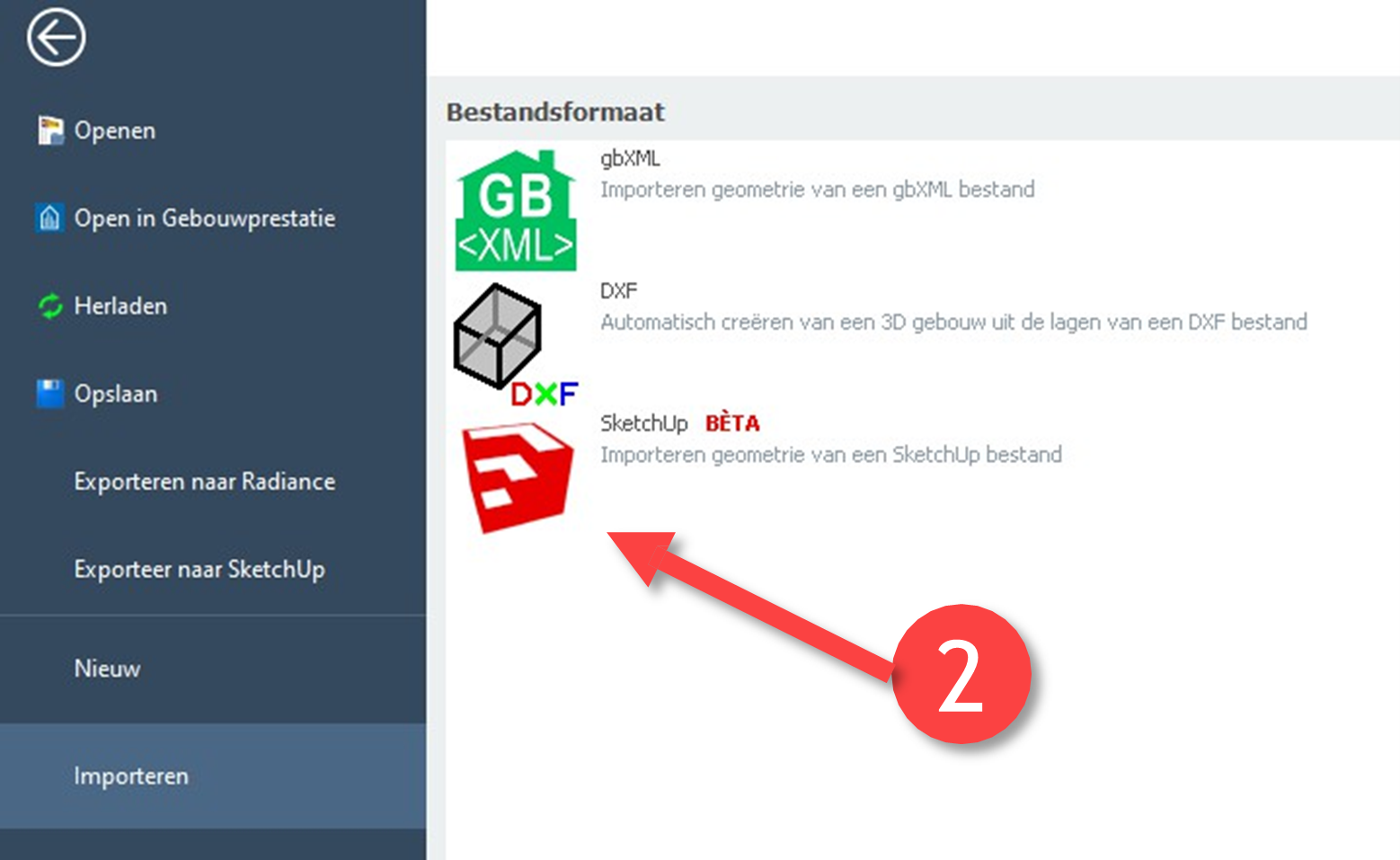

Selecteer "SketchUp Bèta" (2)

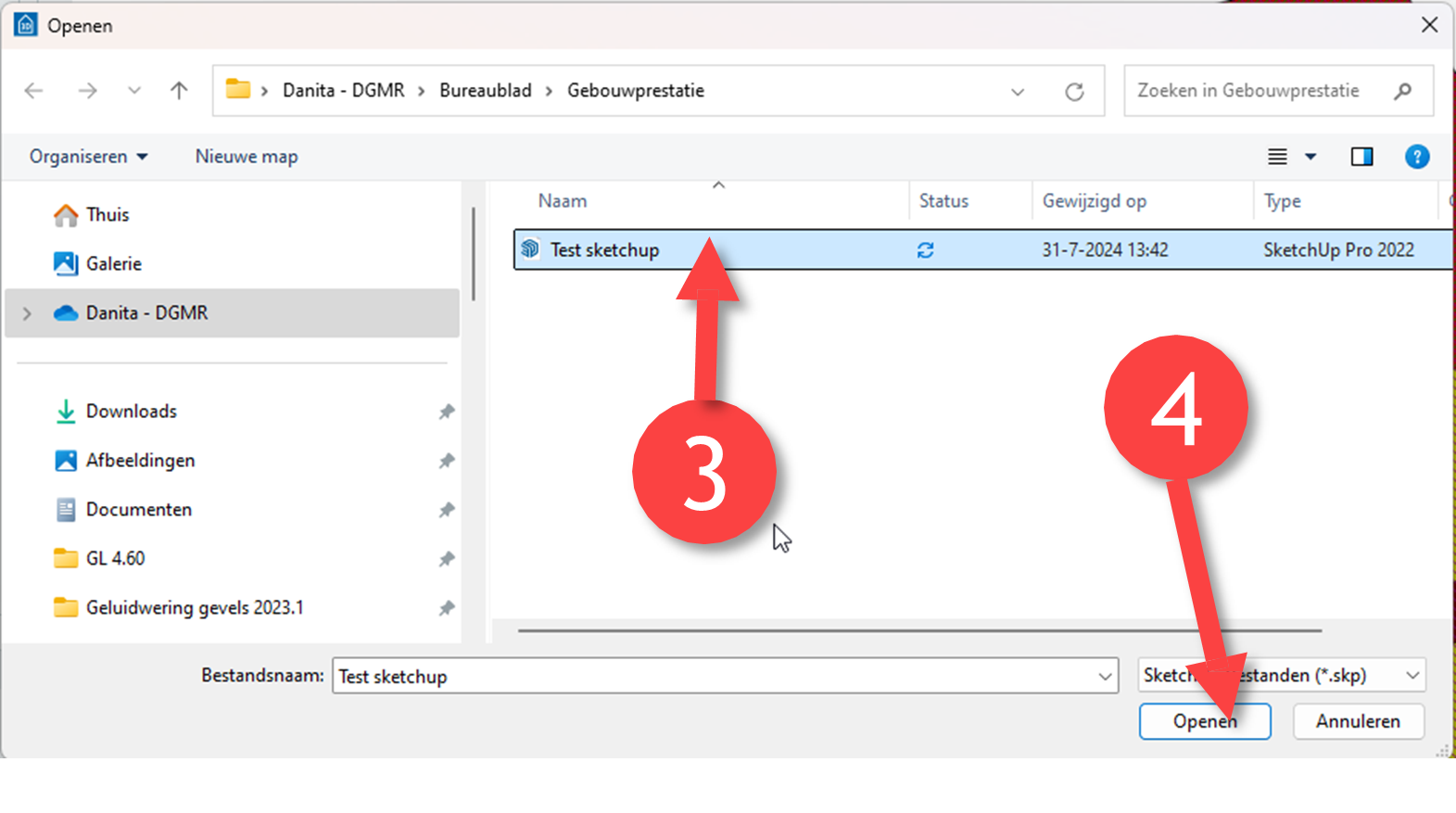

Selecteer het te importeren betand (3) en klik vervolgens op "Openen" (4)

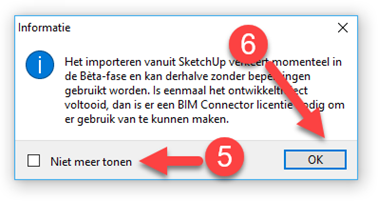

Een informatiescherm wordt nu zichtbaar. Kies hier voor "Niet meer tonen" (5) en klik vervolgens op "OK" (6)

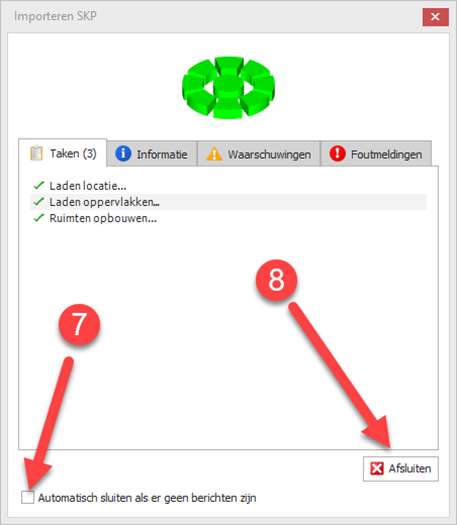

Het controlescherm geeft aan of de import is geslaagd. Kies voor "Automatisch sluiten als er geen berichten zijn" (7) en klik daarna op "Afsluiten" (8).

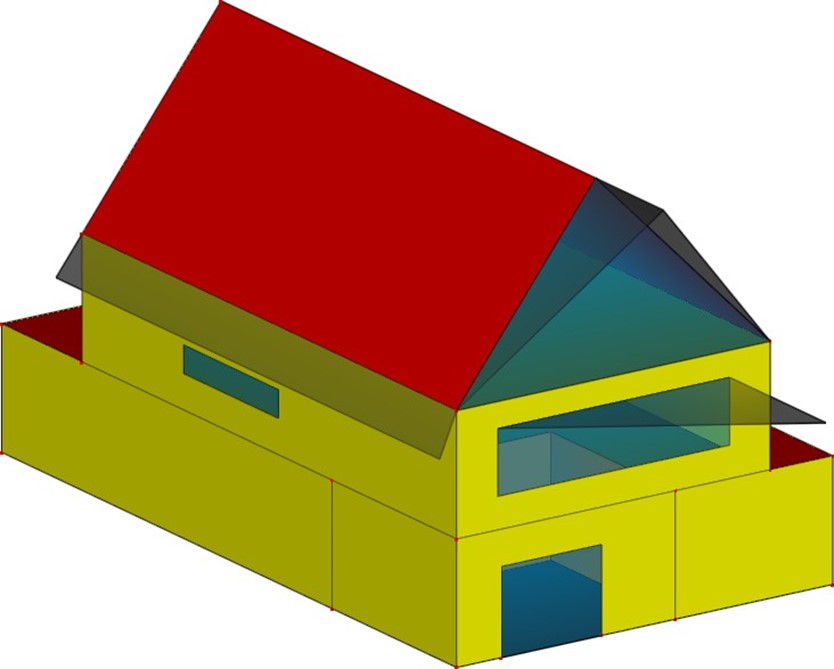

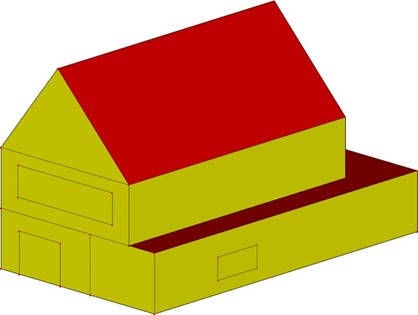

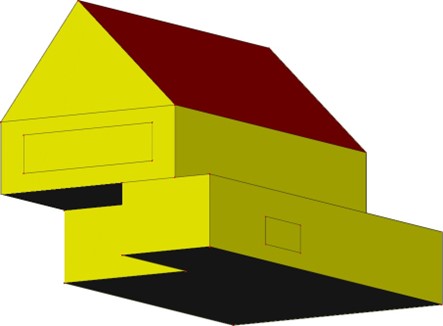

Het gebouwmodel wordt daarna zichtbaar in Modeller.

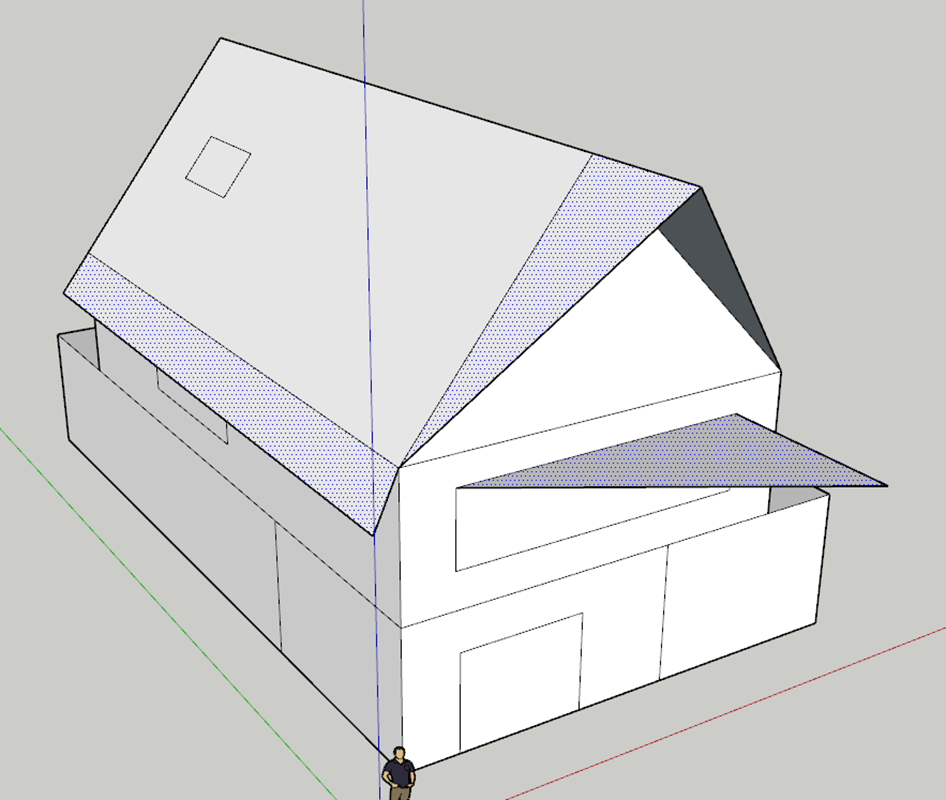

In SketchUp getekende overstekken en belemmeringen kunnen ook worden geïmporteerd:
