Handleiding U-waardeberekening
Introductie
In de NTA 8800 zijn twee methodes beschreven waarmee de warmtedoorgangscoëfficiënt (Uw-waarde) van ramen en raamdeuren berekend kan worden, het is ook mogelijk een eigen Uw-waarde in te vullen:

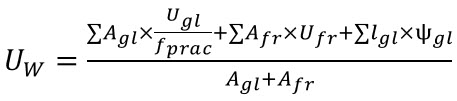

- Een vereenvoudigde methode:
- Een uitgebreide methode:
- Een eigen Uw-waarde
Starten met de berekening

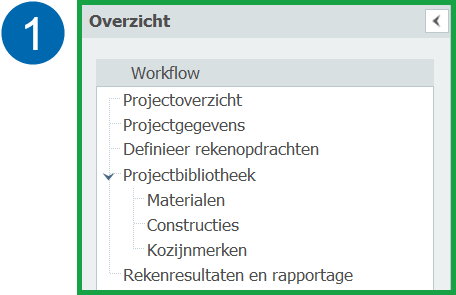

- De workflow vormt de leidraad in deze handleiding.

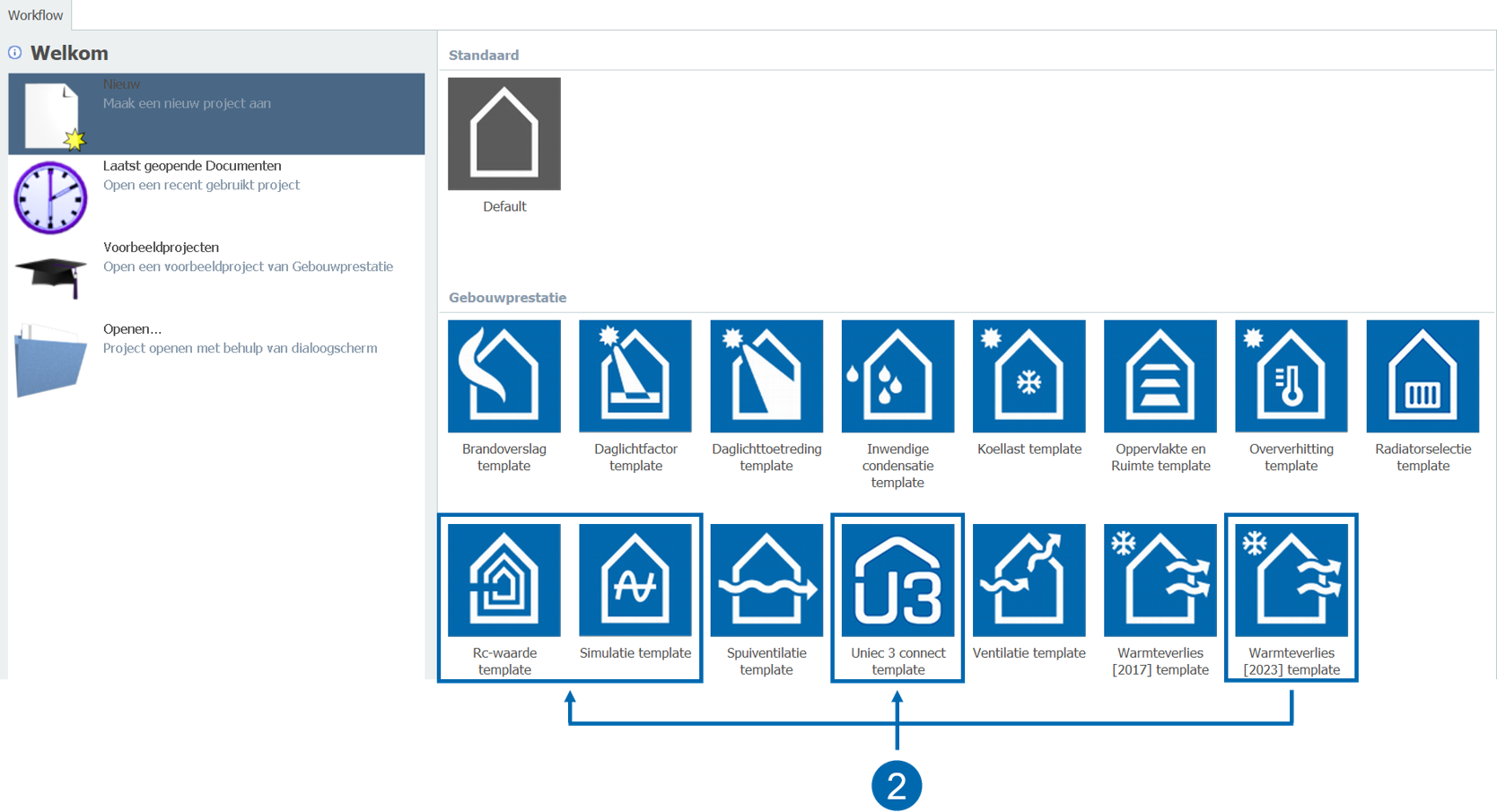

- Maak een berekening aan in één van de volgende templates:
In deze handleiding zijn de vervolgstappen uitgewerkt in de Rc-module.
Materialen toevoegen

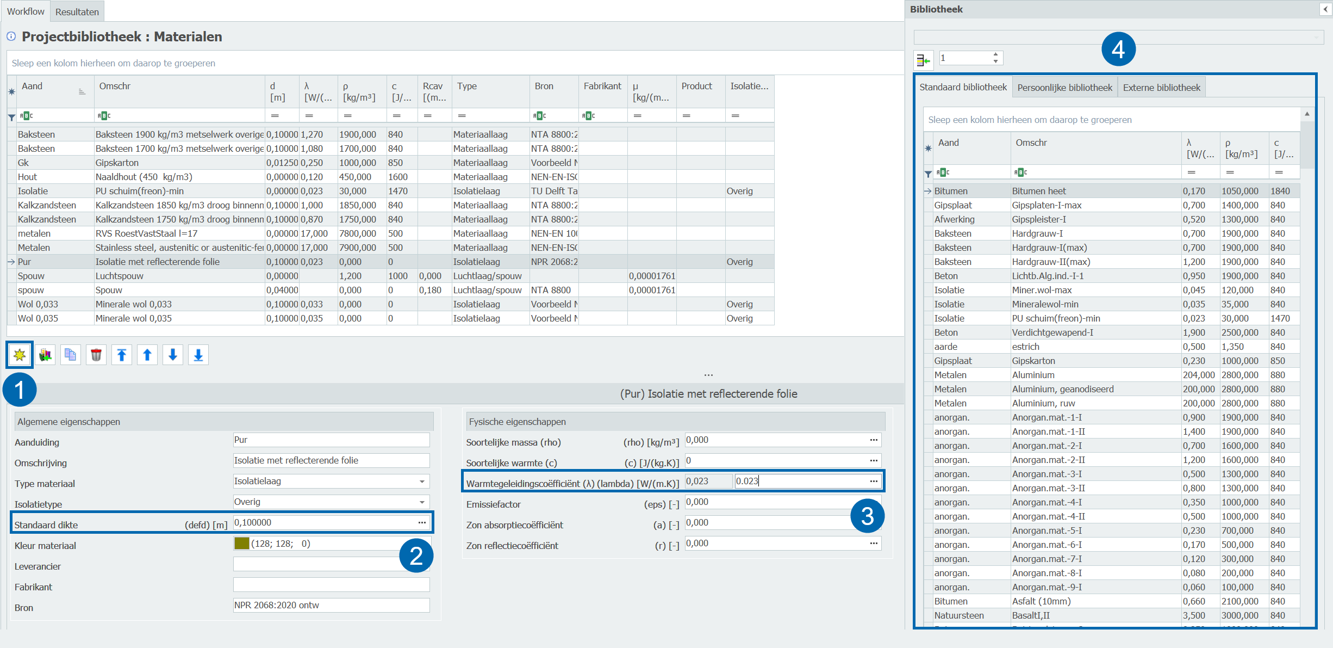

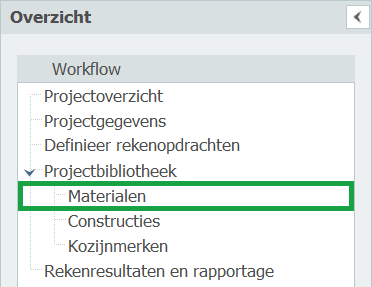

Projectbibliotheek | Materialen
- Maak een nieuw materiaal aan.
- Vul eventueel een standaard materiaaldikte in.
- Vul de warmtegeleidingscoëfficiënt [λ] in.*

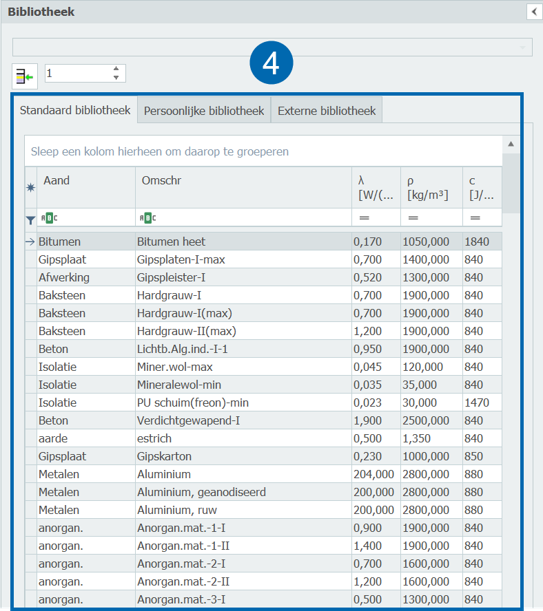

- Of, importeer materialen uit één van de bibliotheken.
*De overige fysische eigenschappen zijn van belang in andere berekeningstypes.
Constructie aanmaken

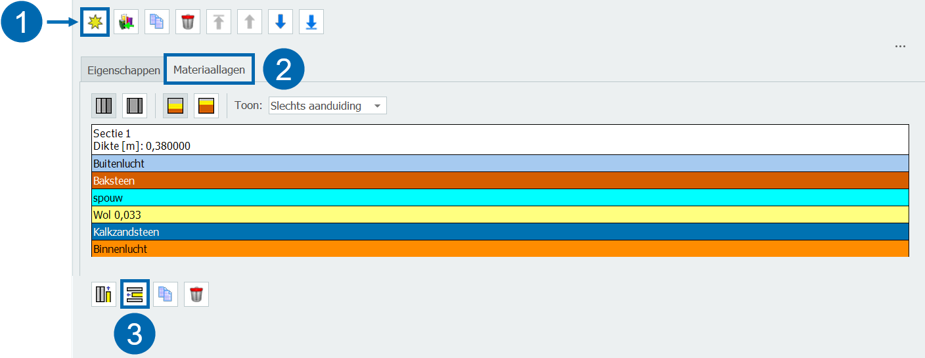

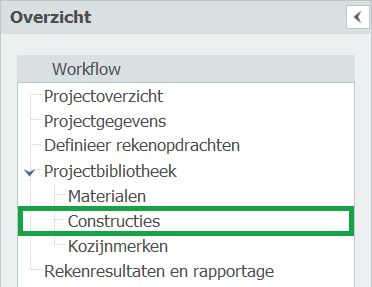

Projectbibliotheek | Constructies | Materiaallagen
Constructies zijn opgebouwd uit één of meerdere materiaallagen.
- Maak een nieuwe constructie aan.
- Open het materiaallagen-tabblad.
- Voeg een nieuwe materiaallaag toe.
- Of, sleep eenmateriaallaag uit één van de bibliotheken.

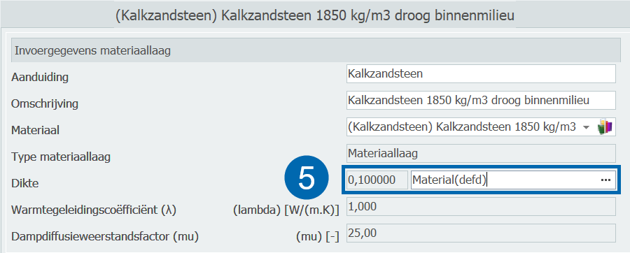

- Pas de standaard dikte [m] Material(defd) van de materiaallaag aan.

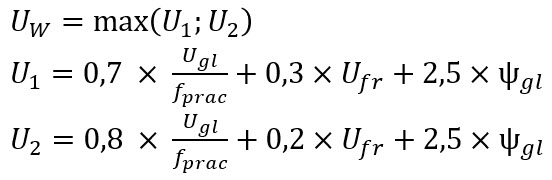

Vereenvoudigde methode
Projectbibliotheek | Constructies | Eigenschappen

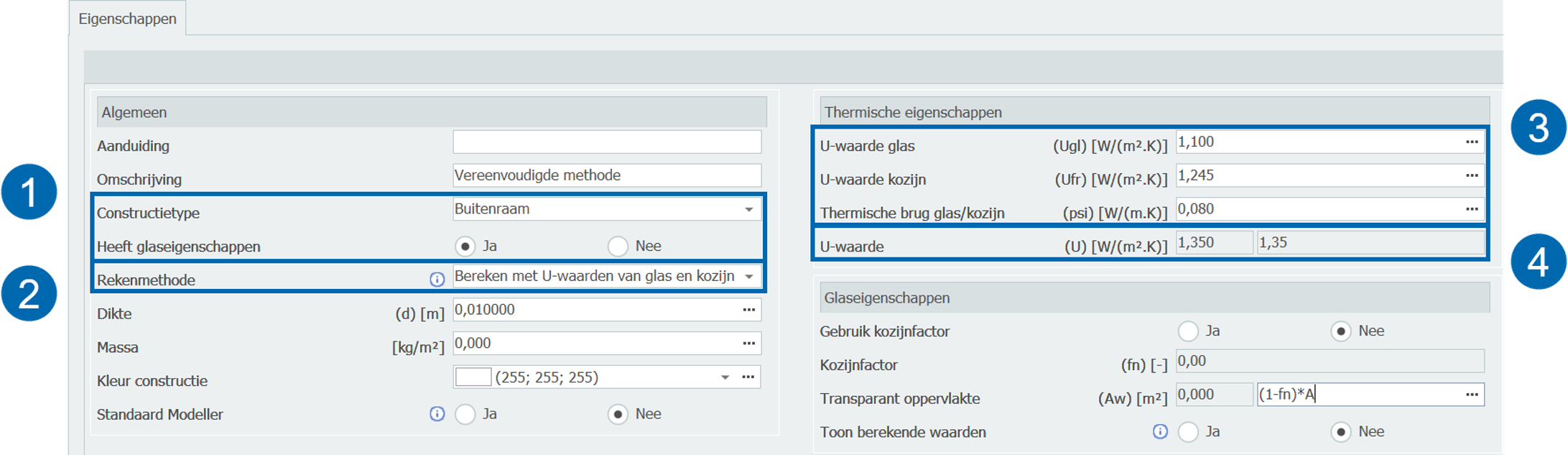

- Maak een buitenraam-constructie met glaseigenschappen aan.
- Kies de rekenmethode 'bereken met U-waarden van glas en kozijn'.
- Vul de vereiste gegevens in.
- De berekende Uw-waarde [W/m2∙K] wordt hier getoond.
Vereenvoudigde methode
Modeller | Kozijnmerkeneditor

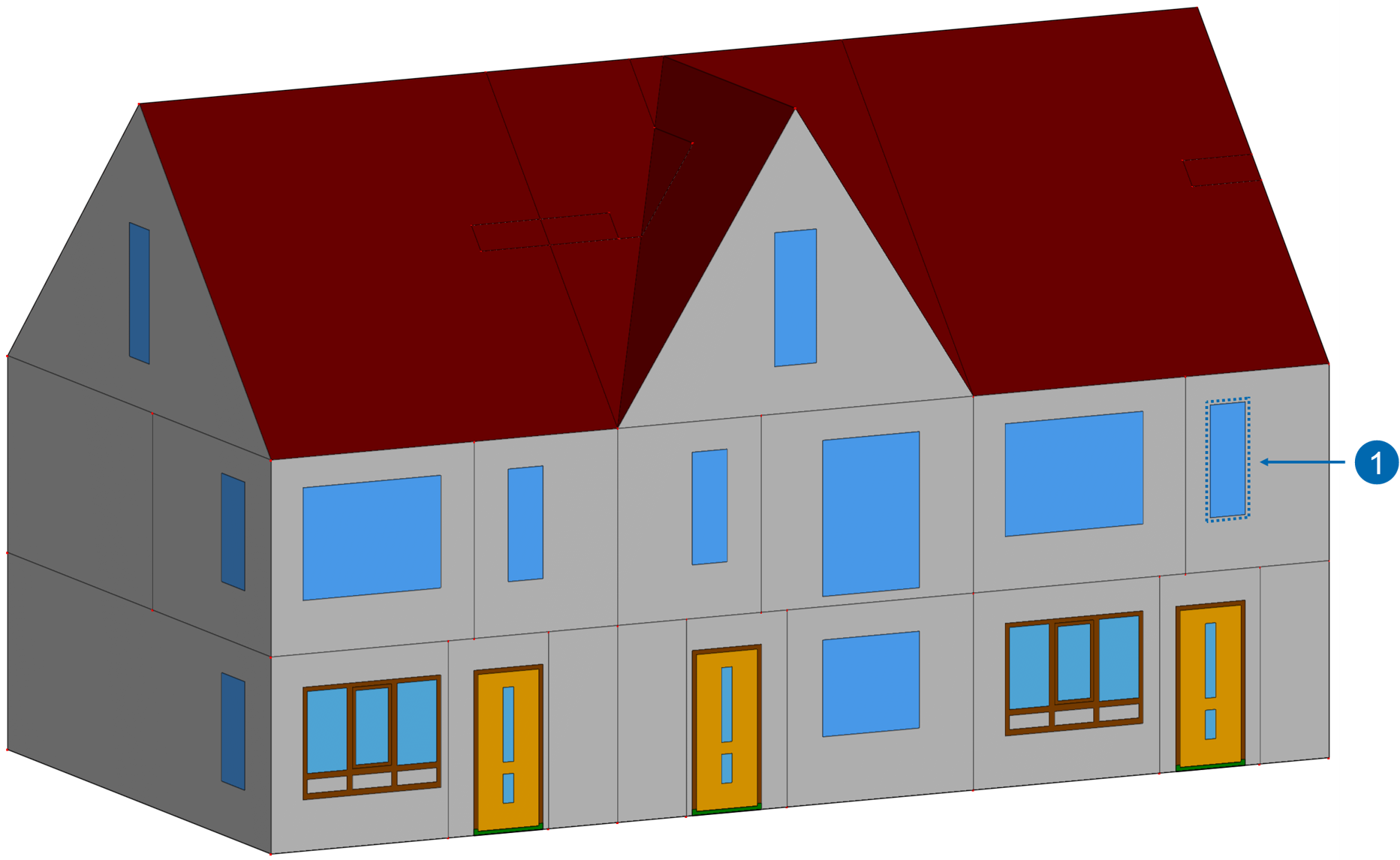

- Teken de buitenomtrekken van het kozijnmerk (zonder modellering van een kozijn)*.
- Wijs de nieuw aangemaakte constructie aan de omtrek toe.
*Met de vereenvoudigde methode kan de Uw-waarde alleen van kozijnmerken één enkele 𝑈_𝑔𝑙, 𝑈_𝑓𝑟 en ψ_𝑔𝑙 berekend worden.
Uitgebreide methode

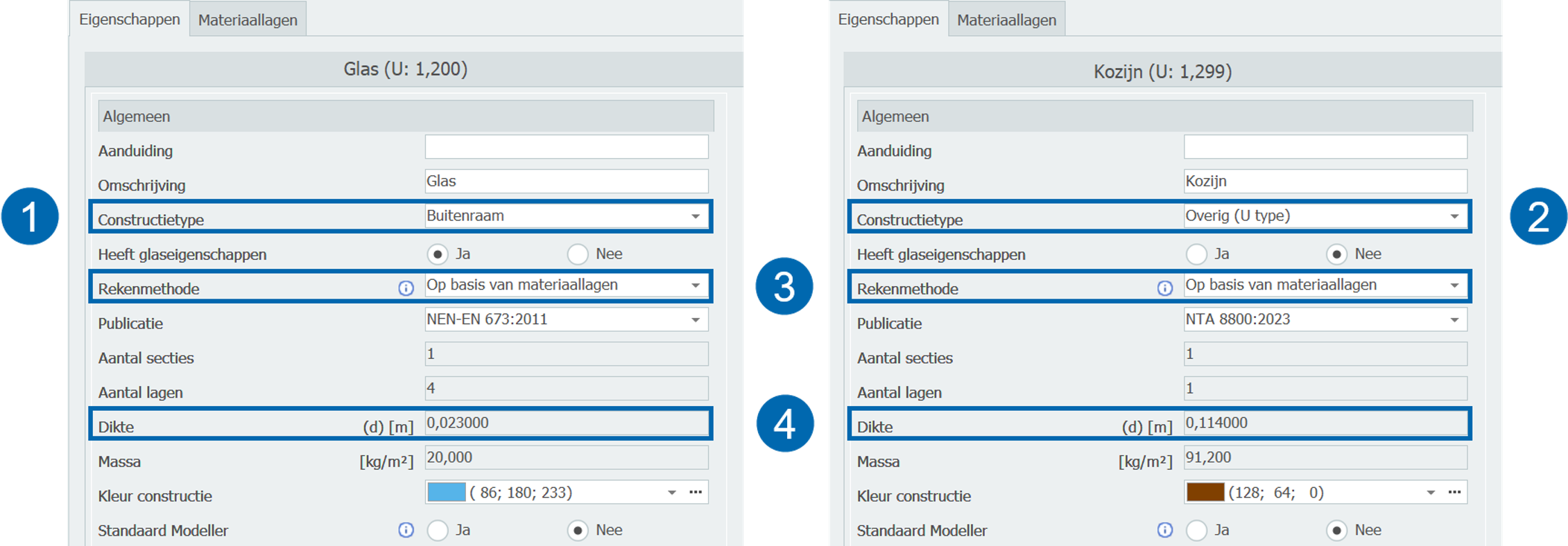

Projectbibliotheek | Constructies
- Maak een binnen-/buitenraamconstructie voor het glasoppervlakte aan.
- Maak een Overig (U type)-constructie voor het kozijn aan.
- Kies voor ieder toegepaste constructie de rekenoptie 'op basis van materiaallagen'.
- Zorg dat de constructiediktes correct zijn.
Uitgebreide methode
Modeller | Kozijnmerkeneditor

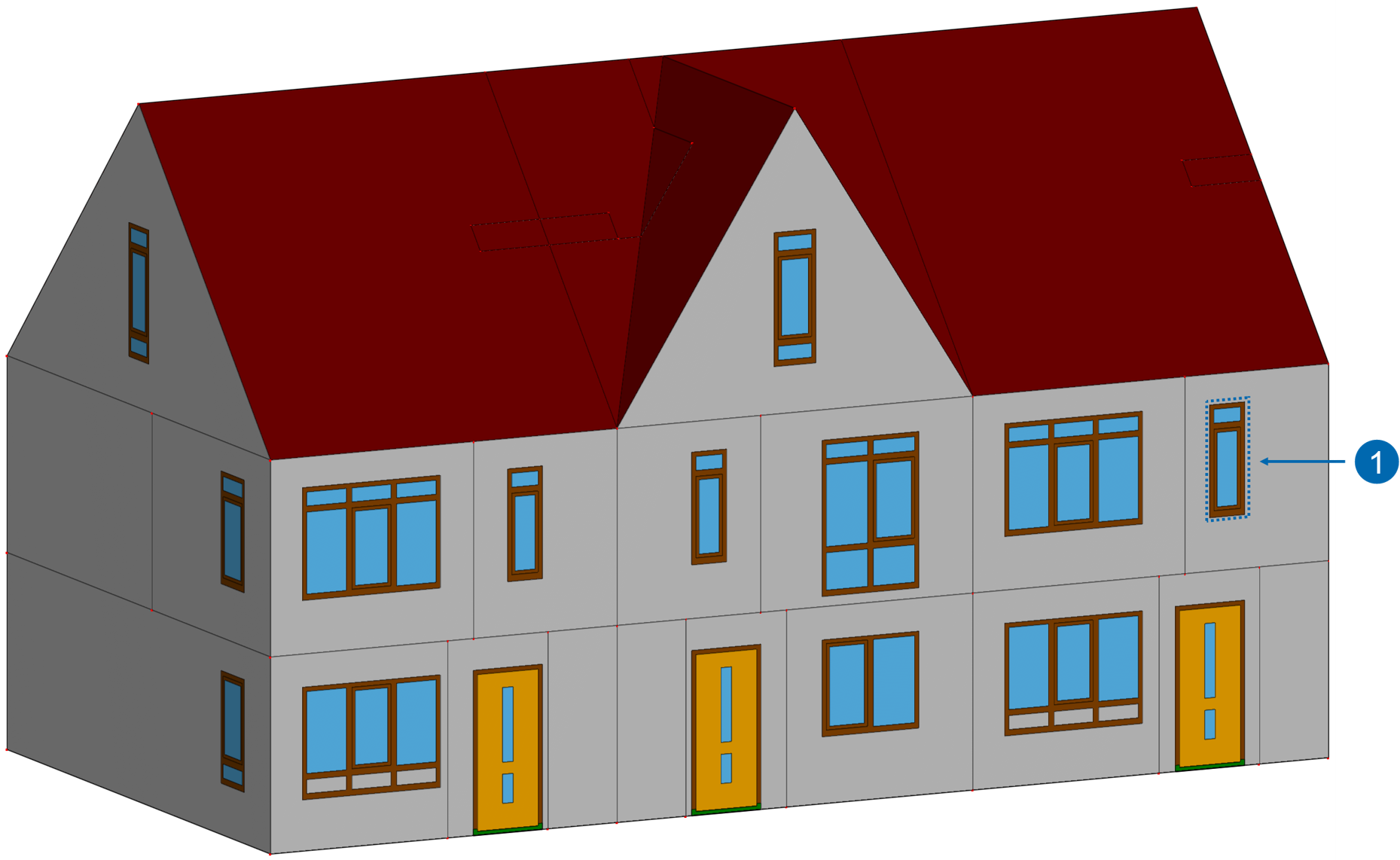

- Modelleer de werkelijke geometrie van het kozijnmerk.

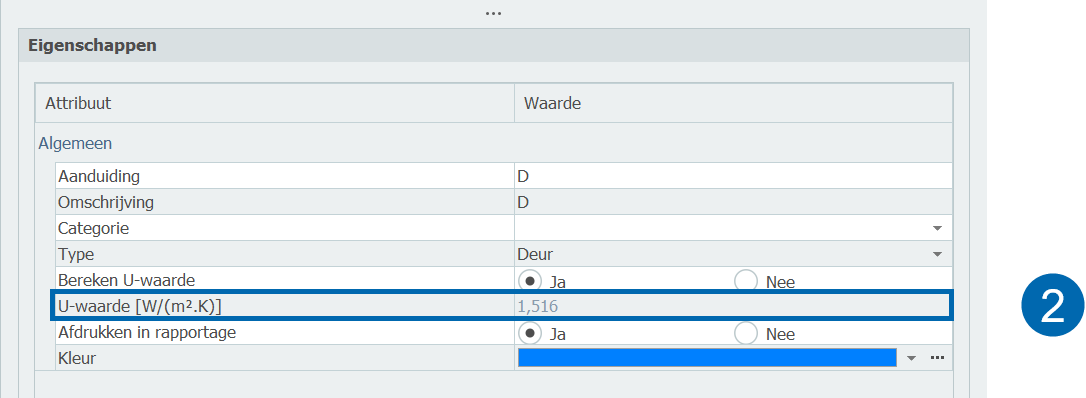

- De berekende Uw-waarde wordt hier getoond.
Eigen invoer
Projectbibliotheek | Constructies

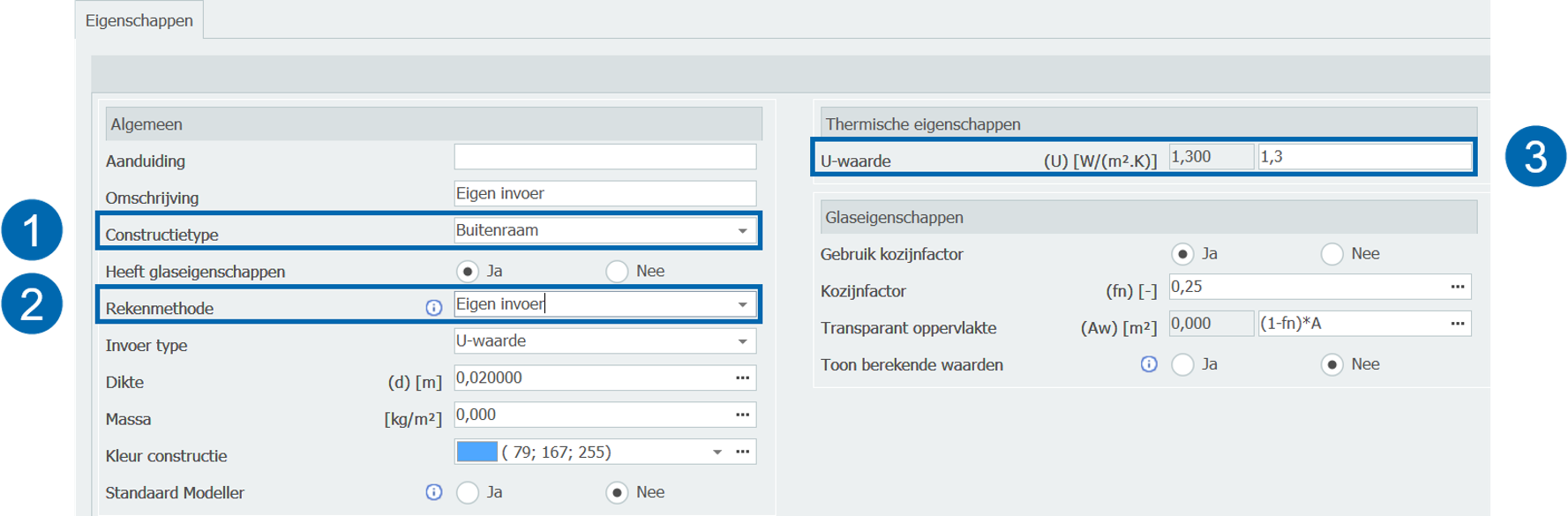

- Maak een buitenraamconstructie aan.
- Kies de rekenmethode Eigen invoer.
- Pas de Uw-waarde aan.
Modeller | Kozijnmerkeneditor

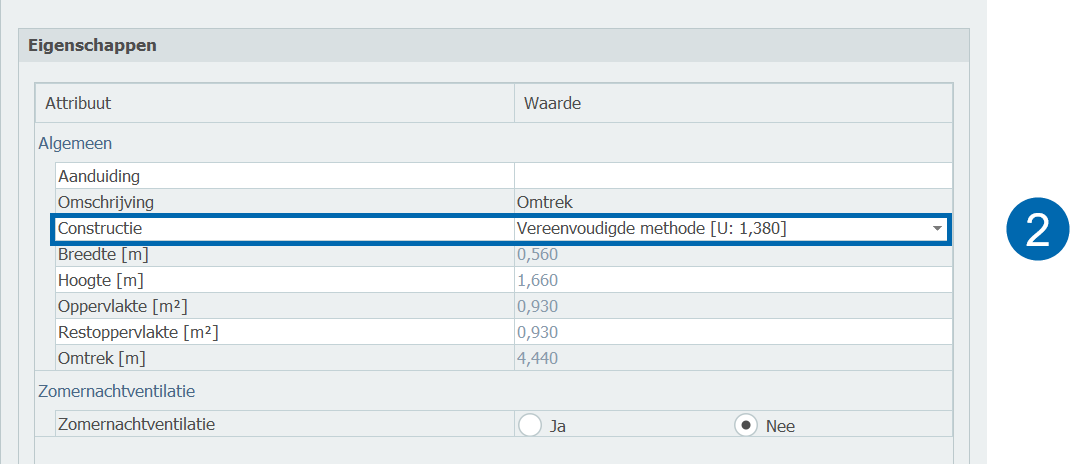

Open een kozijnmerk in de editor.

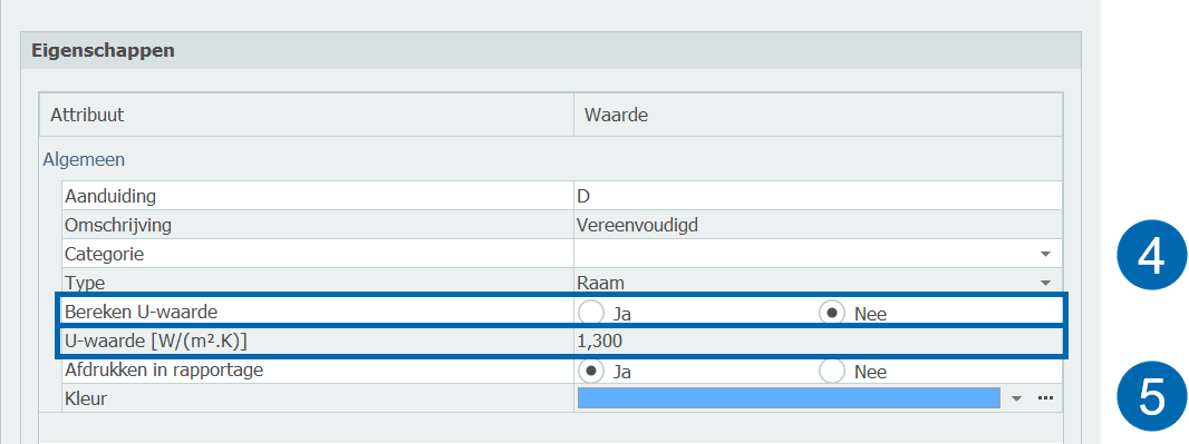

- Stel de rekenoptie 'bereken U-waarde' op nee.
- Vul een eigen Uw-waarde in.
