Handleiding Rc-waardeberekening

Handleiding Rc-waardeberekening

Introductie

In deze handleiding wordt uitgelegd hoe Rc-waarden in Gebouwprestatie berekend kunnen worden. De berekening kan onder andere volgens de NTA 8800 worden uitgevoerd.

De Rc-waarde van spouwconstructies, samengestelde constructies en doorbroken constructies kunnen allen eenvoudig in Gebouwprestatie berekend worden.

Met Gebouwprestatie kunnen ook Uw-waarden van kozijnmerken worden berekend. Details omtrent het aanmaken van constructies en het berekenen van Uw-waarden is in een afzonderlijke handleiding beschreven.

Download hier de handleiding voor Rc-waarde berekening


Starten met de berekening

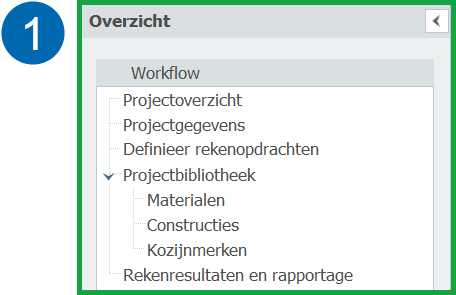

  1. De workflow vormt de leidraad in deze handleiding.


  1. Maak een berekening aan in één van de volgende templates:

In deze handleiding zijn de vervolgstappen uitgewerkt in de Rc-module.

Materialen toevoegen

Notes

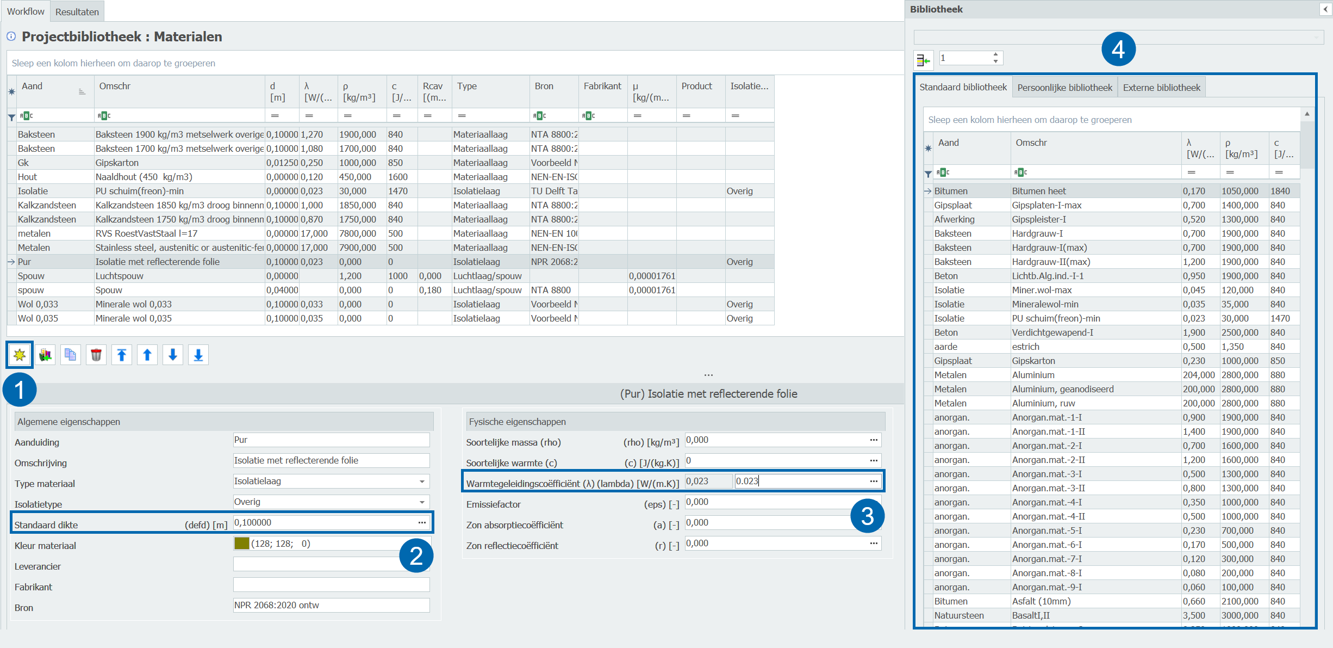

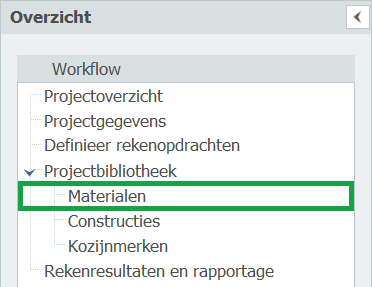

Projectbibliotheek | Materialen

  1. Maak een nieuw materiaal aan.
  2. Vul eventueel een standaard materiaaldikte in.
  3. Vul de warmtegeleidingscoëfficiënt [λ] in.*

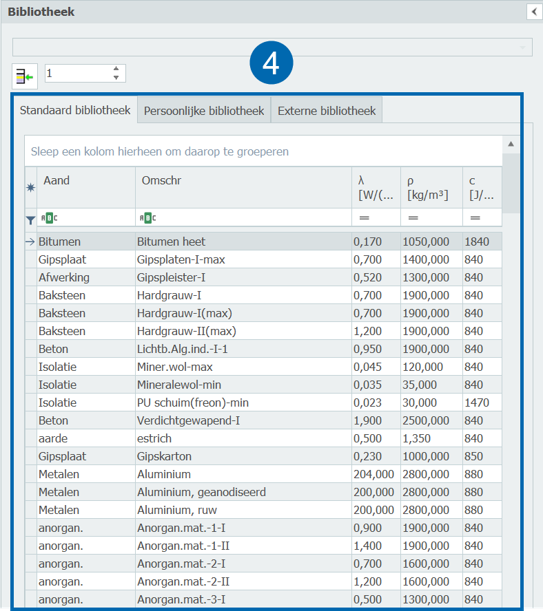

  4. Of importeer materialen uit één van de bibliotheken.

*De overige fysische eigenschappen zijn van belang in andere berekeningstypes

Constructie aanmaken

Notes

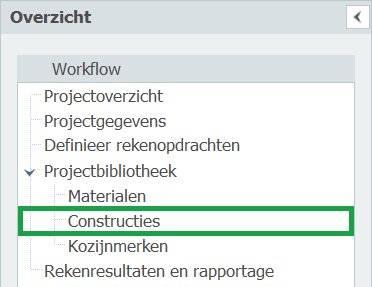

Projectbibliotheek | Constructies | Materiaallagen

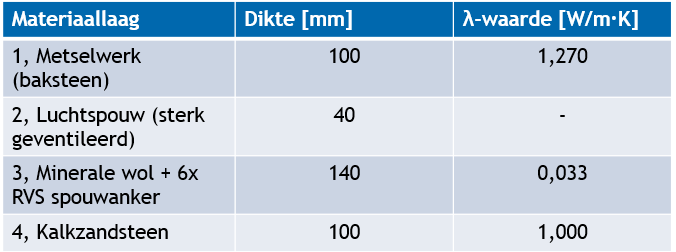

Constructies zijn opgebouwd uit één of meerdere materiaallagen.

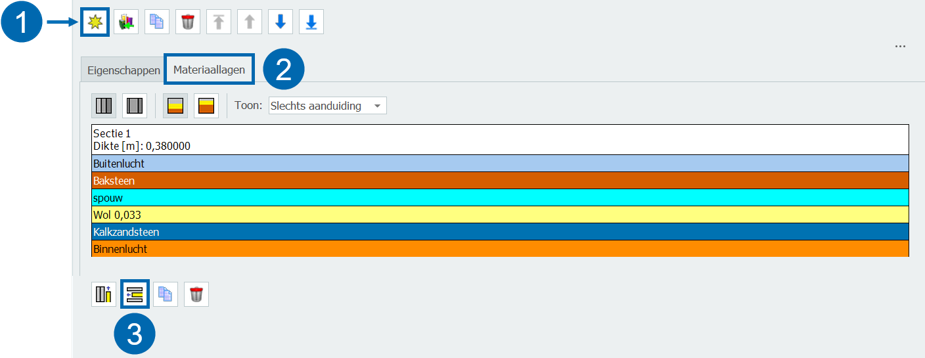

  1. Maak een nieuwe constructie aan.
  2. Open het materiaallagen-tabblad.
  3. Voeg een nieuwe materiaallaag toe.

  1. Of sleep een materiaallaag uit één van de bibliotheken.

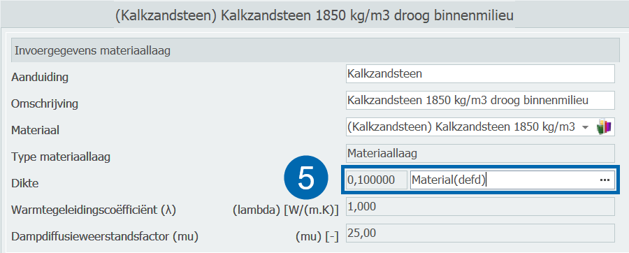

  2. Pas de standaard dikte [m] Material(defd) van de materiaallaag aan.

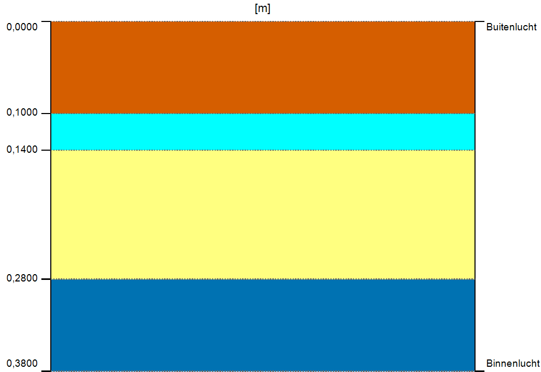

Spouwconstructie aanmaken

Notes
Projectbibliotheek | Constructies | Materiaallagen

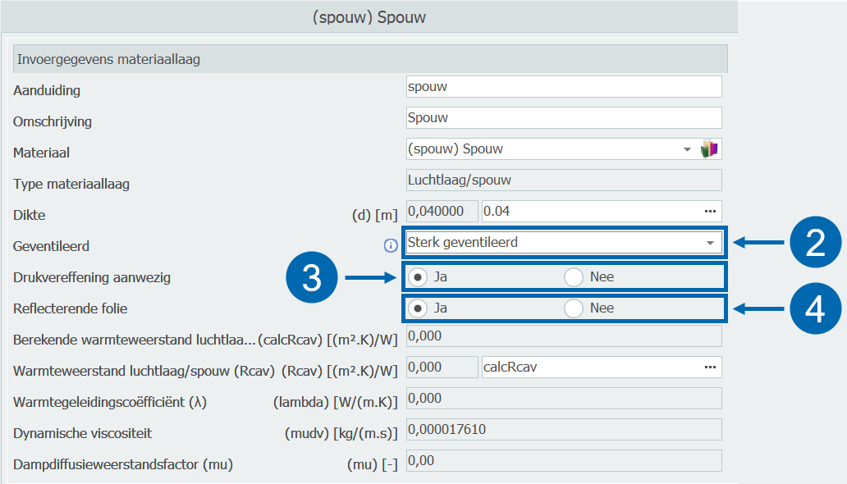

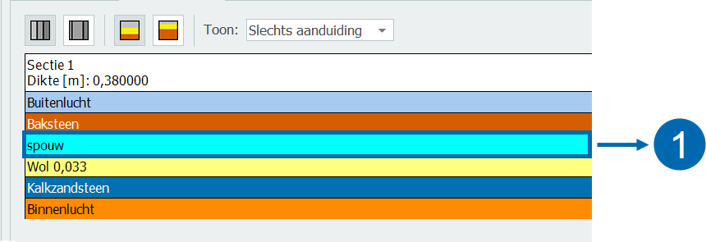

  1. Selecteer de spouwlaag.
  2. Kies de ventilatiewijze.
  3. Geef aan of er drukvereffening optreedt indien de spouw sterk geventileerd is.
  4. Geef aan of er reflecterende folie is aangebracht.

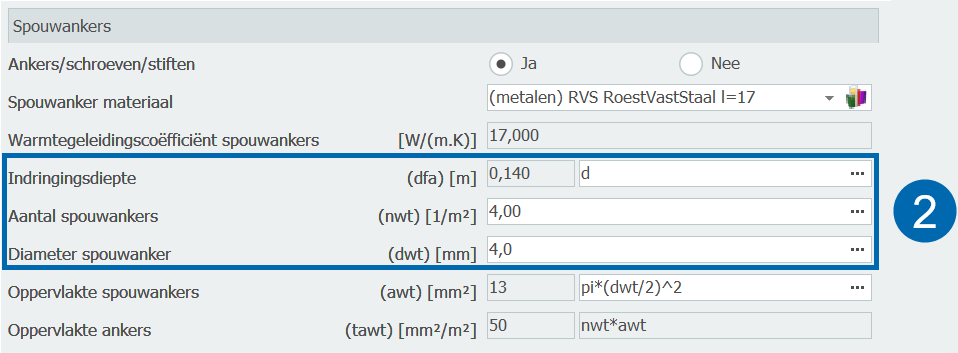

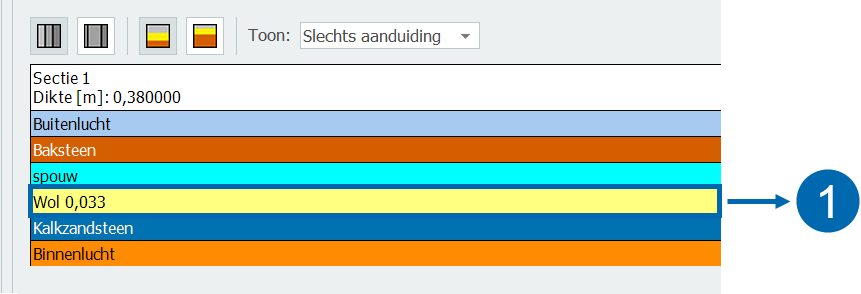

  1. Geef per isolatielaag aan of er bevestigingsmiddelen zijn toegepast.
  2. Vul de indringingsdiepte [m], het aantal [1/m2] en diameter [mm] van het spouwanker in.

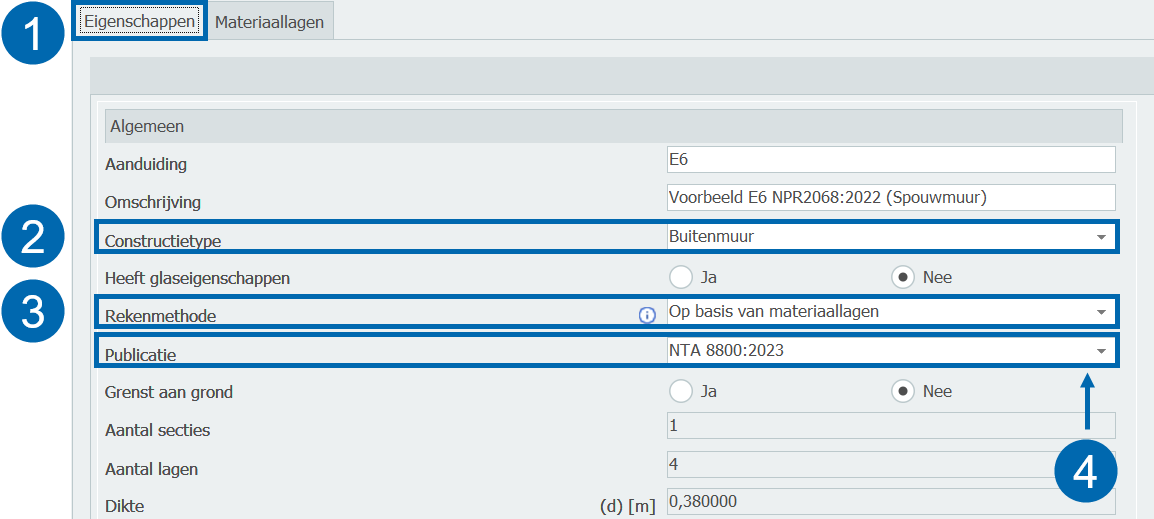

  1. Open het eigenschappen-tabblad.
  2. Selecteer het constructietype.
  3. Kies de rekenmethode Op basis van materiaallagen.
  4. Kies volgens welke publicatie de Rc- of U-waardes berekend moeten worden.


Samengestelde constructie aanmaken

Notes
Projectbibliotheek | Constructies | Materiaallagen

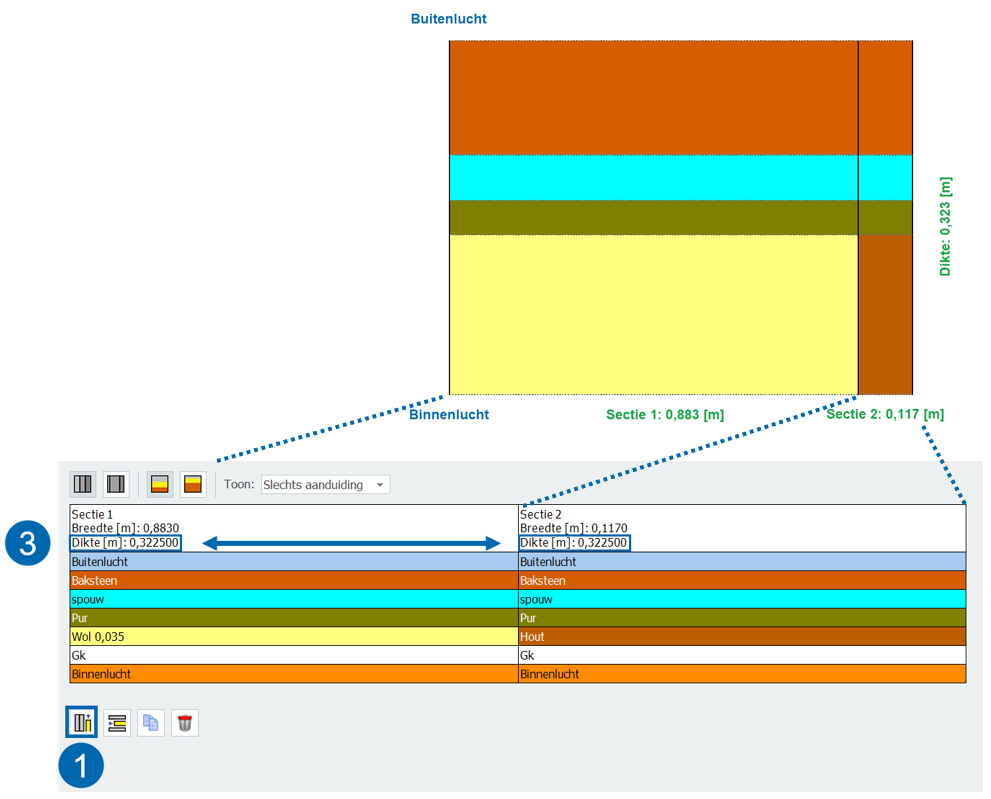

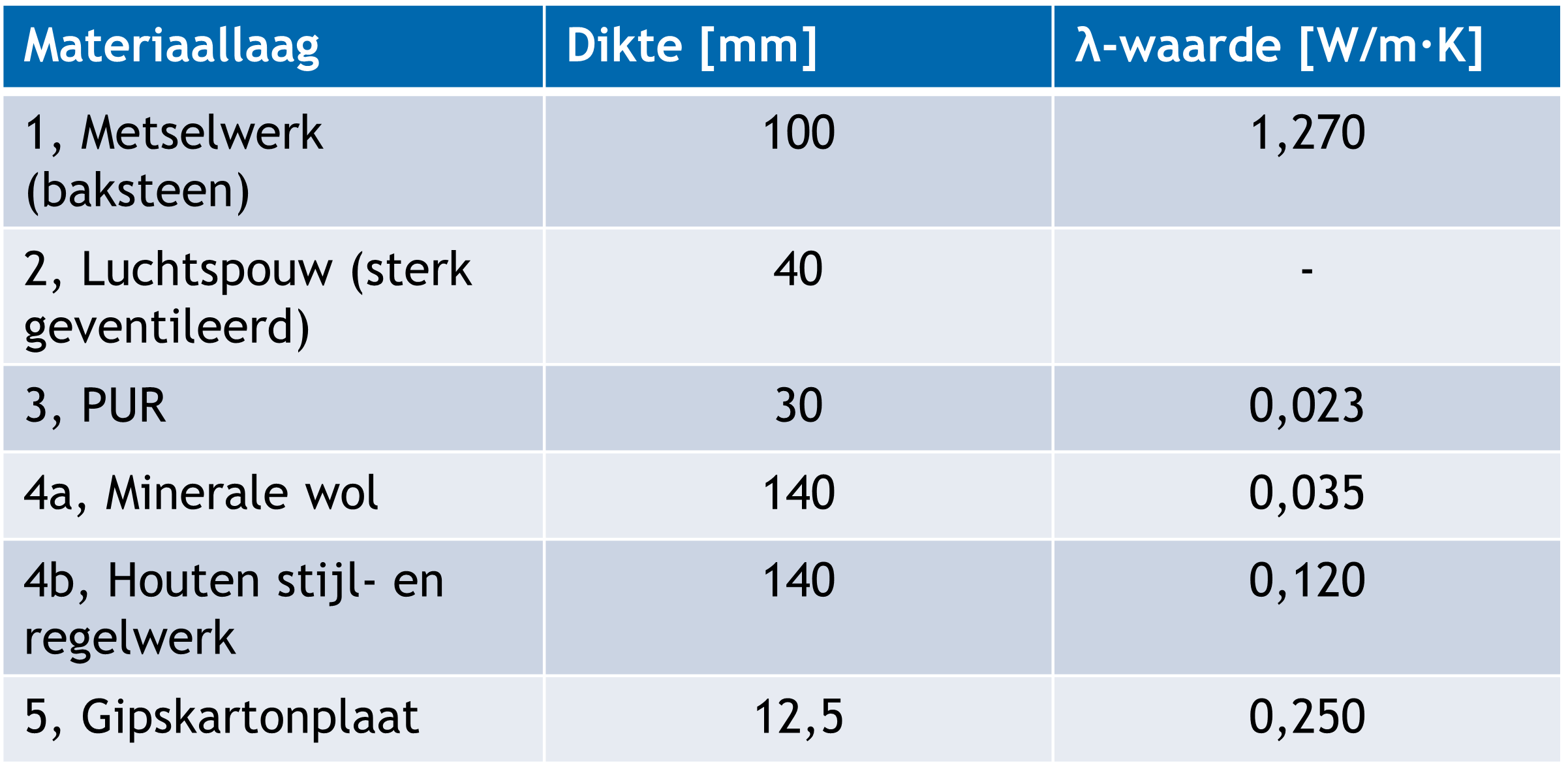

Met Gebouwprestatie is het ook mogelijk om Rc- en U-waarden te berekenen van samengestelde constructies, bijvoorbeeld HSB-constructies.
  1. Maak een nieuwe sectie aan in het materiaallagen-tabblad.
  2. Pas de breedtes [m] van de secties aan.
  3. Let op! De totale dikte van beide secties moet overeenkomen!



Rekenresulaten en rapportage

Notes

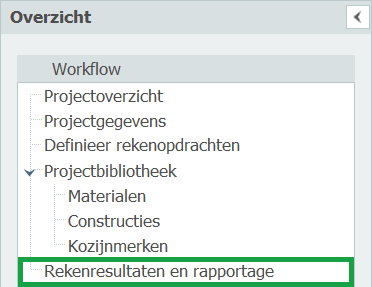

Rekenresultaten en rapportage


  1. Selecteer de door te rekenen constructies.
  2. Start de rekenopdracht.

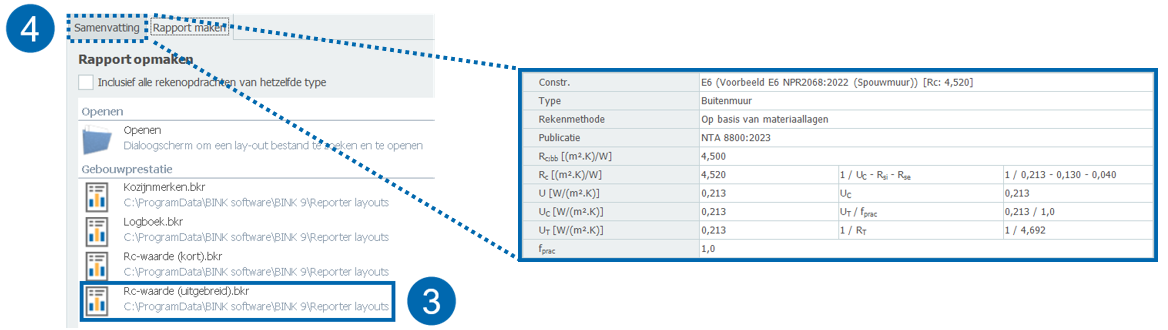

  1. Er kan een rapportage worden gegenereerd nadat de rekenopdracht is uitgevoerd.

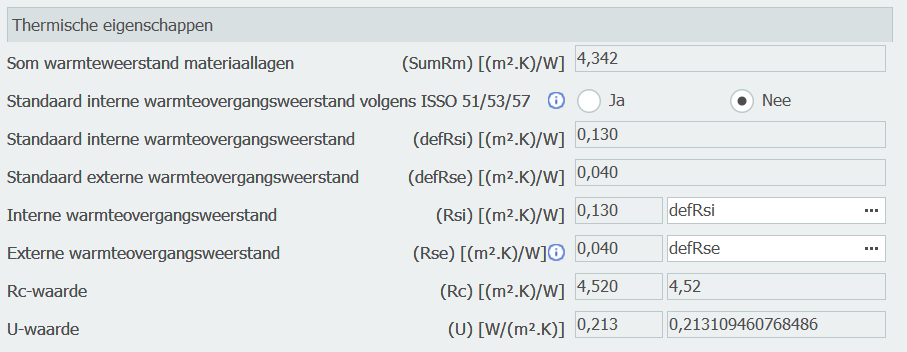

  2. Tussenresultaten zijn terug te vinden in het tabblad Samenvatting.
