Introductie

In Gebouwprestatie 2024 is de hulplijnen-functionaliteit van de Modeller verder uitgebreid. Het tekenen van hulplijnen was al mogelijk in de Kozijnmerkeneditor. In deze update kunnen hulplijnen op 3D-gebouwmodellen getekend worden.

Hulplijnen zijn een handig hulpmiddel voor de opzet van gebouwmodellen. Ze kunnen bijvoorbeeld gebruikt worden voor het uitzetten van stramienen. Hulplijnen zijn als bèta-functionaliteit beschikbaar gesteld. De toepassingsmogelijkheden van hulplijnen worden in toekomstige updates verder uitgebreid.

In dit instructiedocument worden alle aandachtspunten en tips omtrent het gebruik van hulplijnen toegelicht.



Download hier de handleiding voor de Hulplijnen-functionaliteit.

Hulplijnen in de Modeller

Notes
Modeller | Hulplijnen

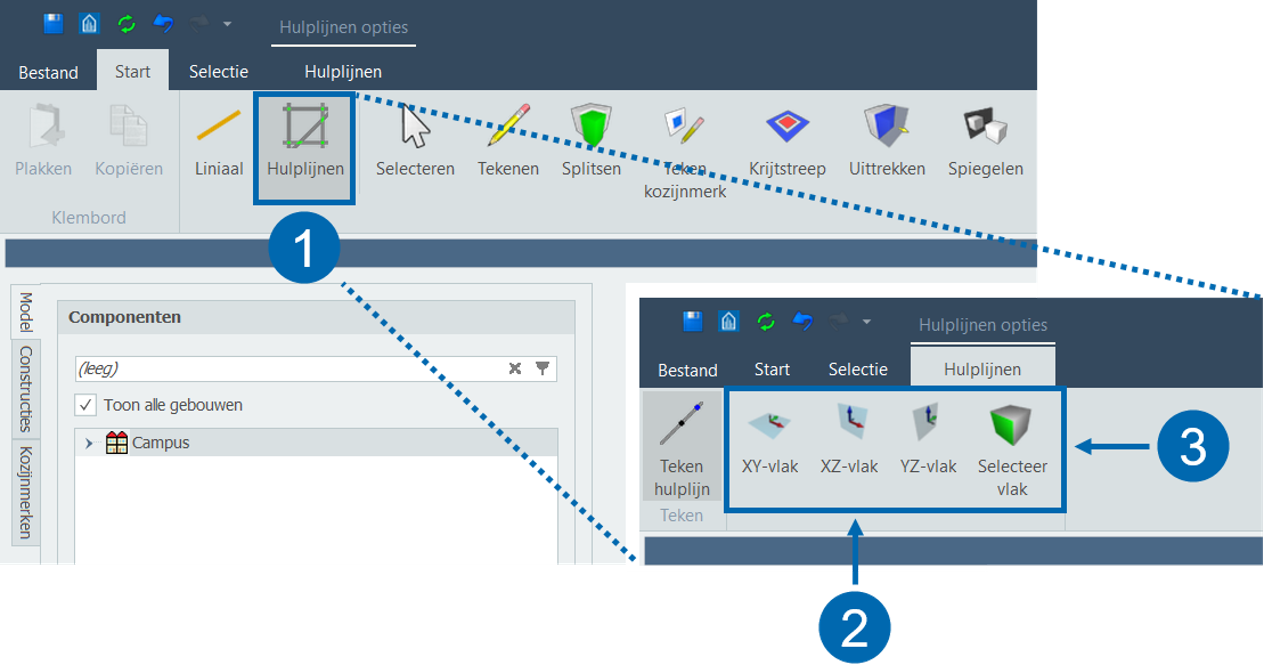

De Hulplijnen-functionaliteit is een handige tool bij het modelleren van een gebouwmodel. De Hulplijnen-functionaliteit is bovenaan in de ribbon terug te vinden [1].

Hulplijnen kunnen op twee manieren worden ingetekend:

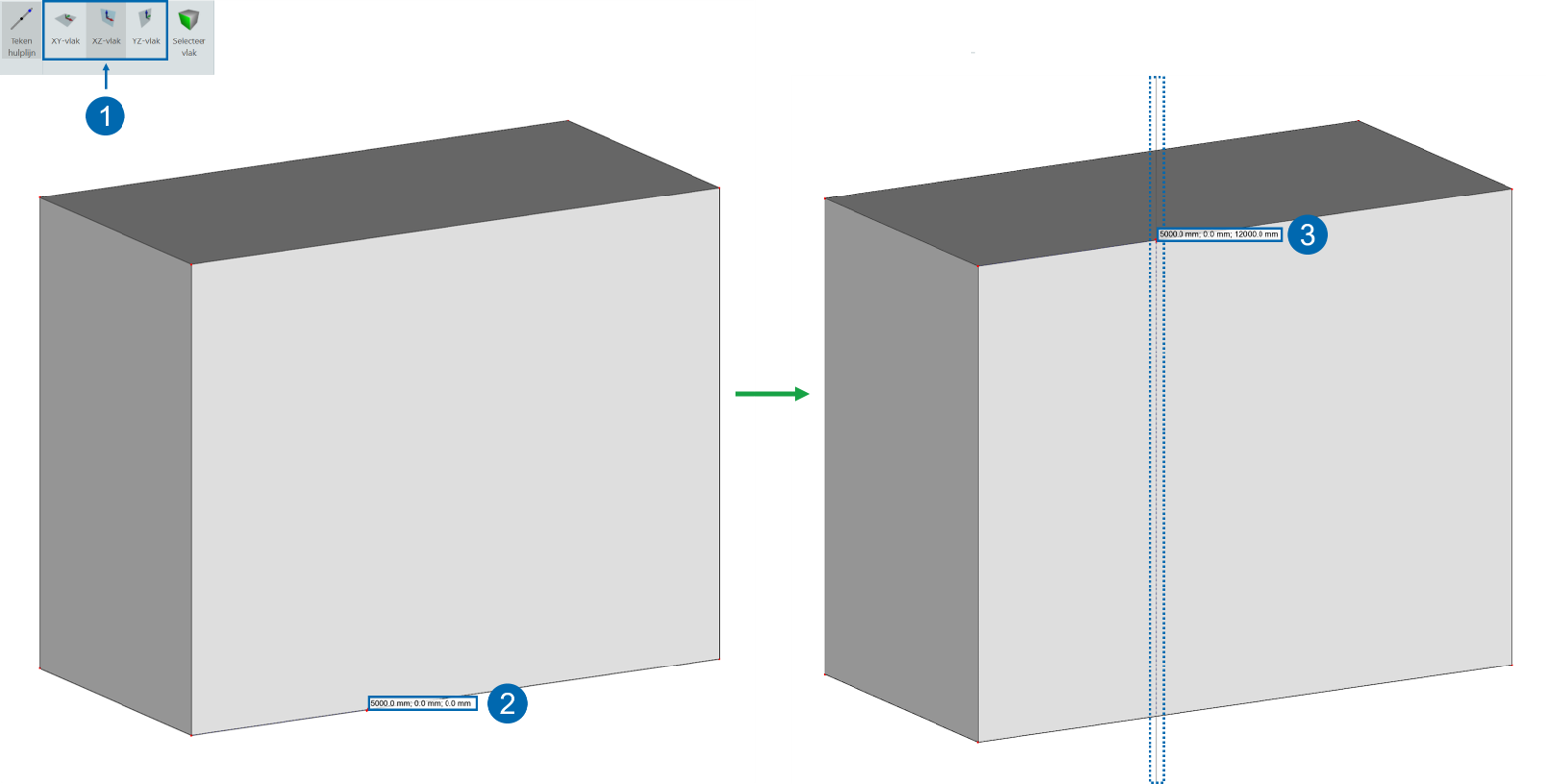

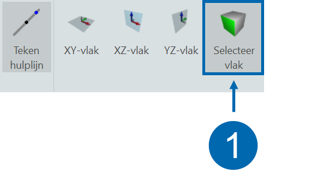

  1. Via het assenstelsel (strikt XY-, XZ- en YZ-vlakken) [2].
  2. Via een geselecteerd referentievlak [3].

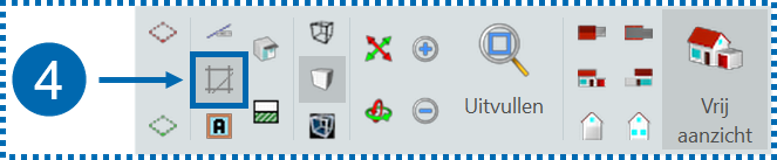

Hulplijnen kunnen met een knop in de ribbon (on)zichtbaar worden gemaakt [4].

Tekenen van hulplijnen

Notes
Modeller | Hulplijnen
Hulplijnen kunnen met behulp van een referentievlak worden getekend. Dit is nuttig voor het plaatsen van Hulplijnen op schuine vlakken.


  1. Kies de optie Selecteer vlak.

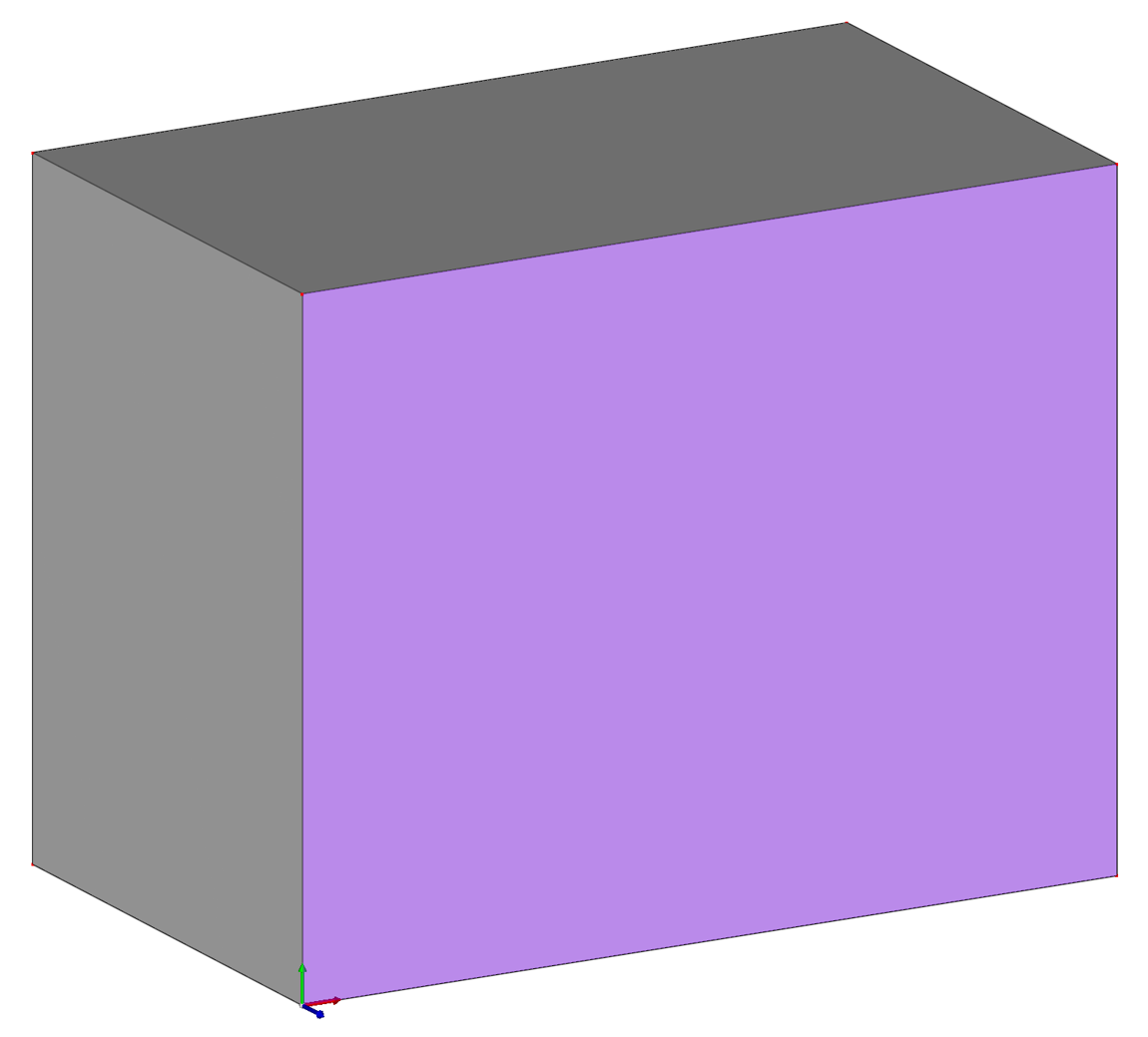

  1. Selecteer het vlak dat als referentie dient*, KLIK om te bevestigen.

  1. Specificeer een startpunt. KLIK om te bevestigen.
  2. Specificeer een tweede punt. KLIK om te bevestigen.

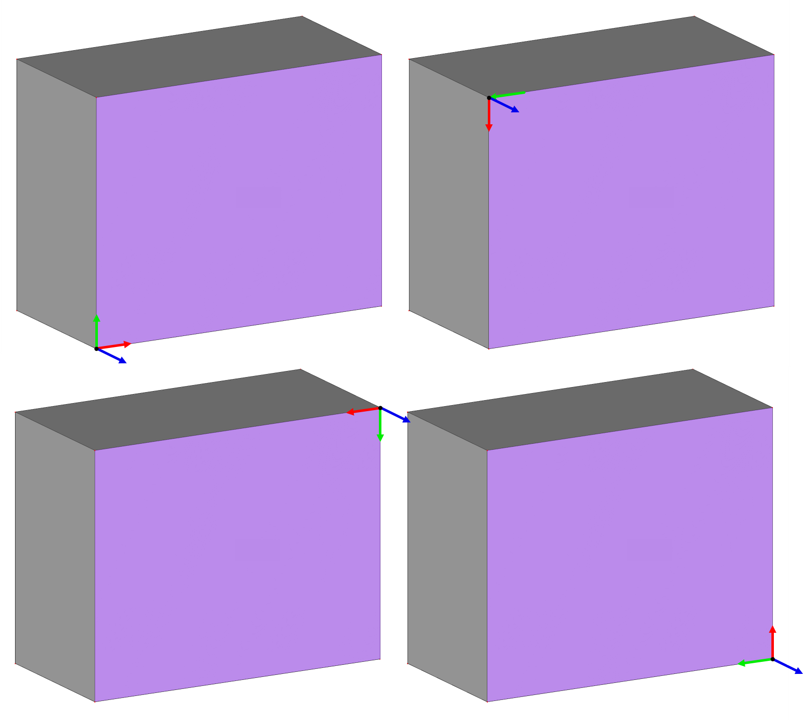

*Let tijdens het selecteren van het vlak goed op welk (hoek)punt als referentienulpunt wordt ingesteld.

Tekenen van hulplijnen (coördinaten)

Notes
Modeller | Hulplijnen
Hulplijnen kunnen ook worden geplaatst met behulp van coördinaten.


  1. Kies voor de optie Selecteer vlak en selecteer een vlak ter referentie.

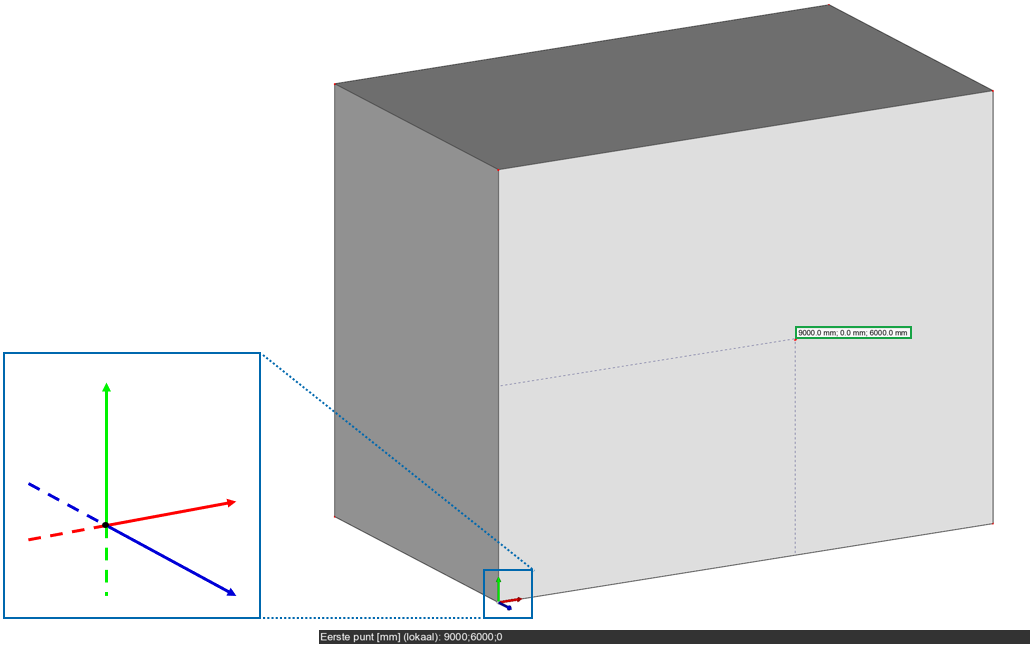

Let tijdens het selecteren van het vlak goed op welk (hoek)punt als referentienulpunt wordt ingesteld en wat richting van het assenstelsel is.

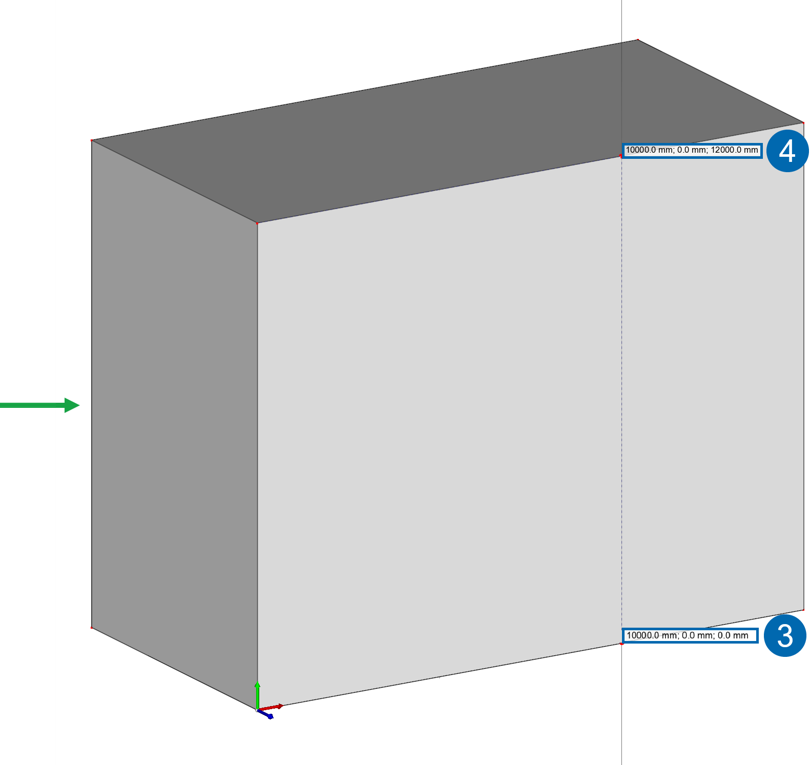

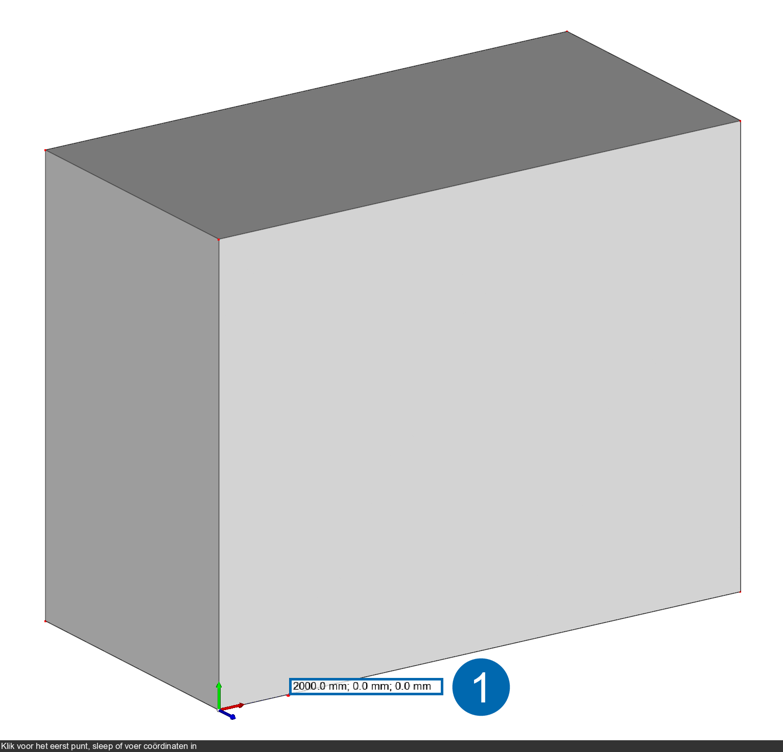

  1. Type als eerste de positie t.o.v. de Rode as in, gevolgd door ‘;’. Dus bijvoorbeeld: 9000;
  2. Typ hierna de positie t.o.v. de Groene as in, weer gevolgd door ‘;’. Dus: 9000;6000;
  3. Typ tenslotte de positie t.o.v. de Blauwe as in. Dus: 9000;6000;0
Druk op ENTER. Herhaal de bovenstaande stappen om het tweede punt van de Hulplijn te plaatsen.

Loodrechte hulplijnen

Notes
Modeller | Hulplijnen
Teken eenvoudig loodrechte hulplijnen.



  1. Specificeer het startpunt van de hulplijn

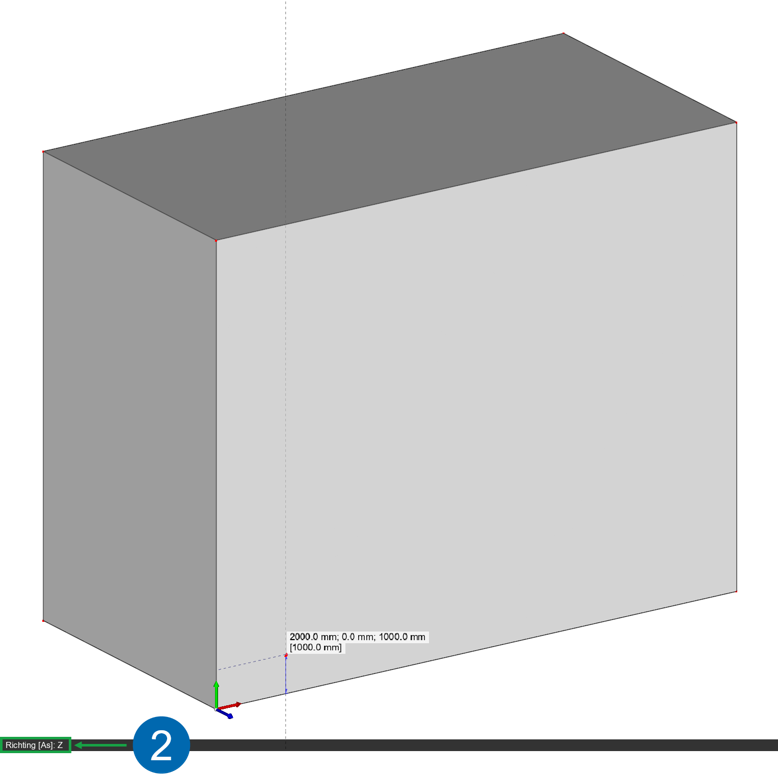

  2. Typ "X", "Y" of "Z" voor een loodrechte hulplijn in de gewenste richting*. Druk op ENTER om te bevestigen.
TIP! Dit is de snelste manier om een hulplijn te tekenen.

*Let op! Het globale assenstelsel is van toepassing.

Tekenen van hulplijnen (assenstelsel)

Modeller | Hulplijnen


Teken Hulplijnen via het assenstelsel als volgt:
  1. Selecteer één van de opties XY-vlak, XZ-vlak of YZ-vlak.
  2. Specificeer een startpunt. KLIK om te bevestigen.
  3. Specificeer een tweede punt, KLIK om te bevestigen.
De Hulplijn snijdt de twee punten en loopt in beide zijde door naar oneindigheid.

Toepassingen: stramienen

Notes
Modeller | Hulplijnen

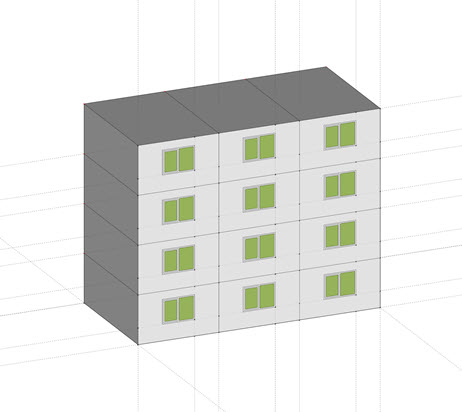

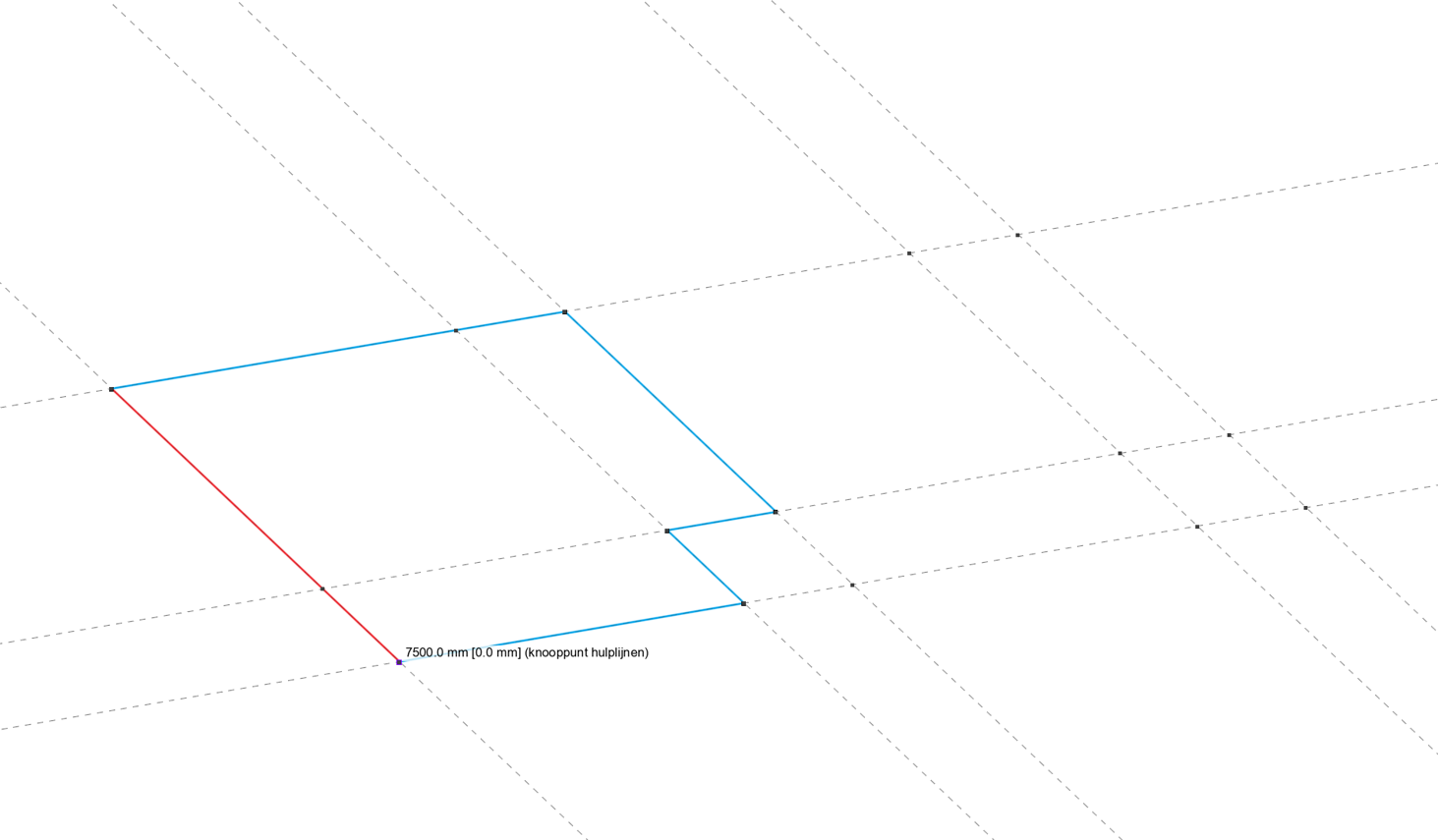

Hulplijnen kunnen worden gebruikt bij het tekenen van stramienen.

Toepassingen: plaatsen van kozijnmerken

Notes
Modeller | Subvlak op hulplijn
De snijpunten van Hulplijnen kunnen gebruikt worden voor het eenvoudig plaatsen van Kozijnmerken.

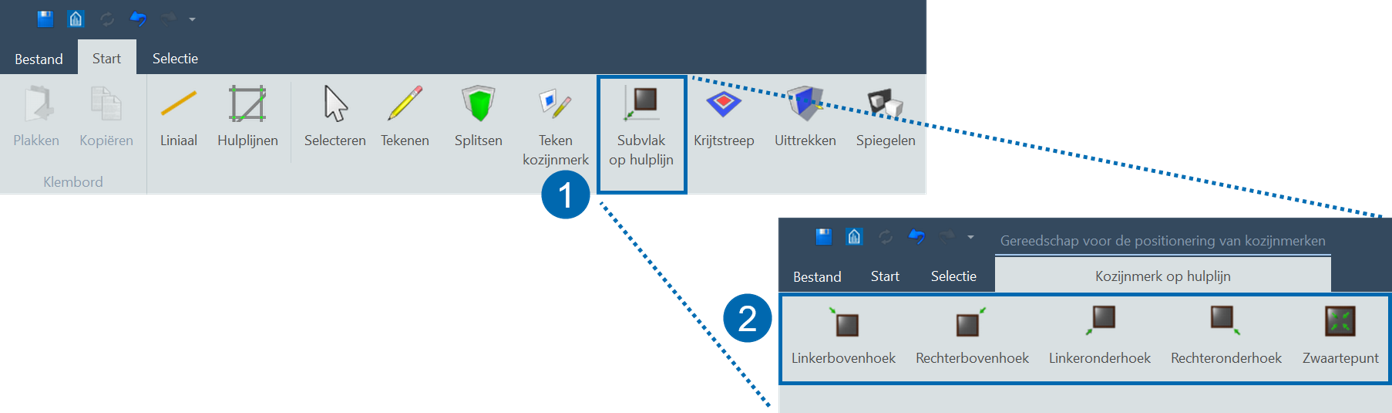

  1. Selecteer de optie Subvlak op hulplijn.

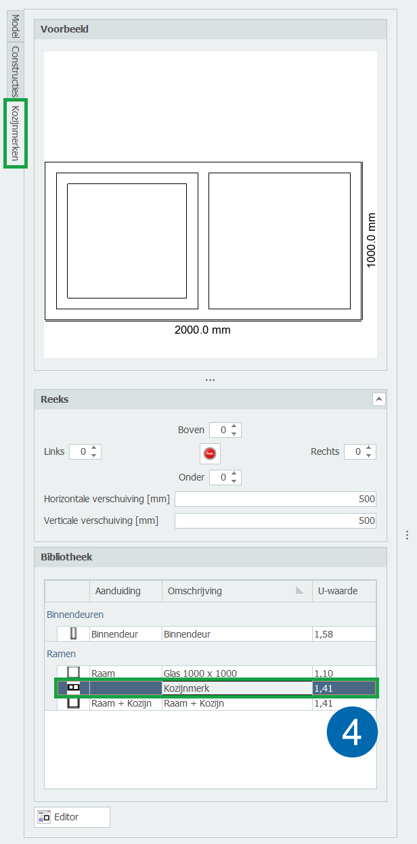

  2. Kies welke uithoek van het kozijnmerk ter referentie gebruikt moet worden.

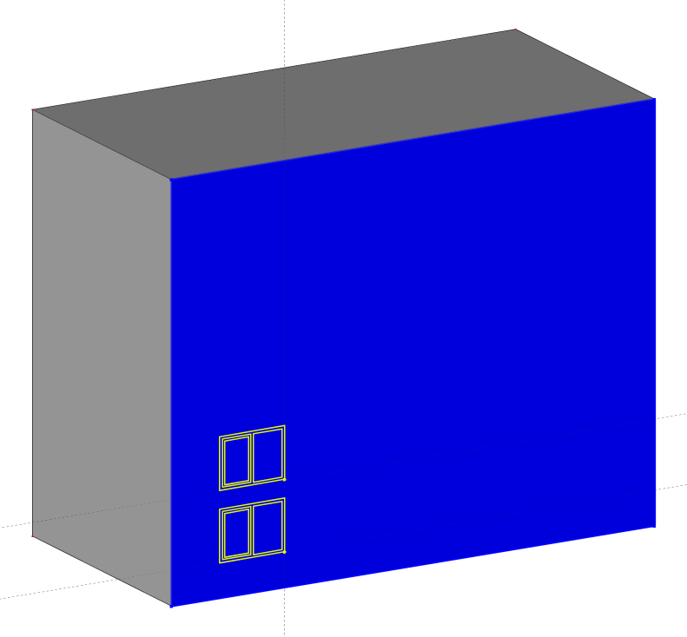

  1. Selecteer een referentievlak. Het geselecteerde vlak kleurt dan donkerblauw.
  2. Selecteer het te plaatsen Kozijnmerk uit de bibliotheek.
  3. Zweef over een hulplijnsnijpunt, KLIK om het kozijnmerk te plaatsen.
TIP! Houd de CTRL-toets ingedrukt om meerdere kozijnmerken achtereenvolgend te plaatsen.

Toepassingen: schuine vlakken

Notes
Modeller | Hulplijnen

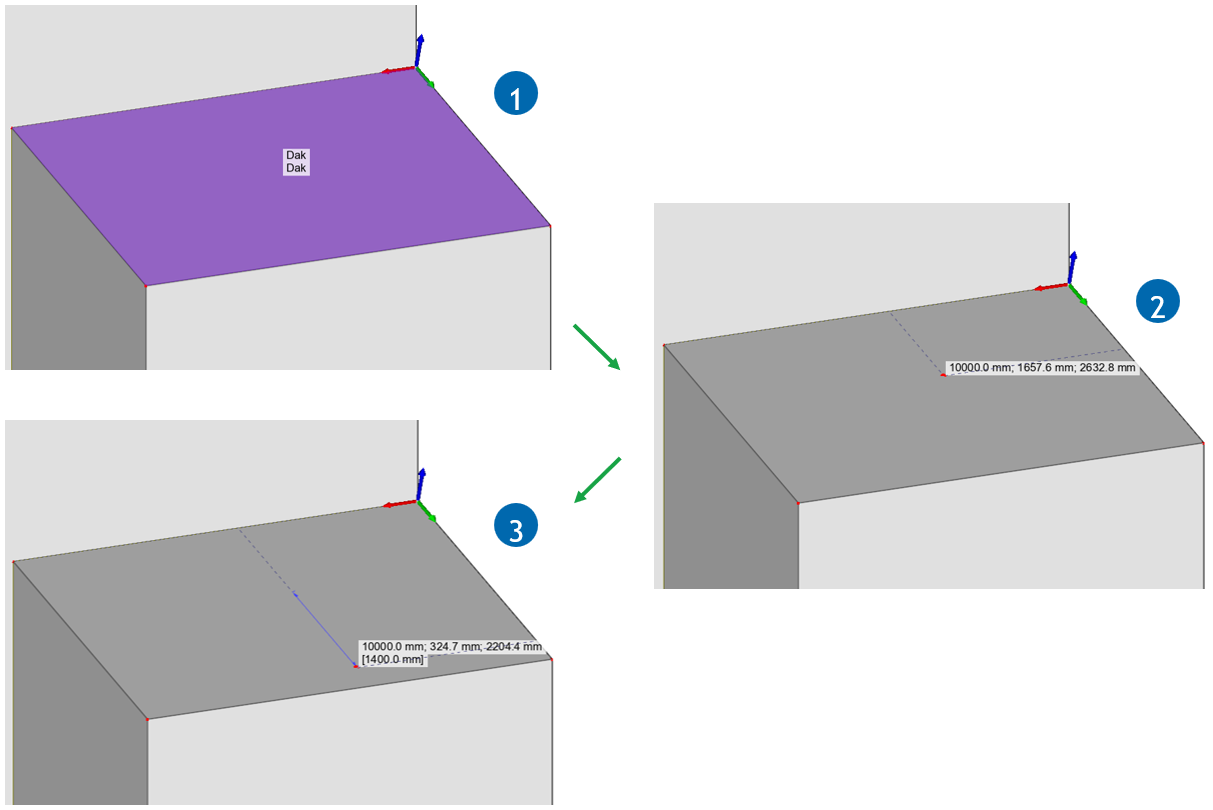

Hulplijnen kunnen ook eenvoudig op schuine vlakken worden getekend.


  1. Kies de optie Selecteer vlak.
  2. Specificeer een startpunt. KLIK om te bevestigen.
  3. Specificeer een tweede punt, KLIK om te bevestigen.

Tips

Gebouwprestatie is voorzien van een aantal handige functionaliteiten die u helpen uw projecten nog beter te maken!

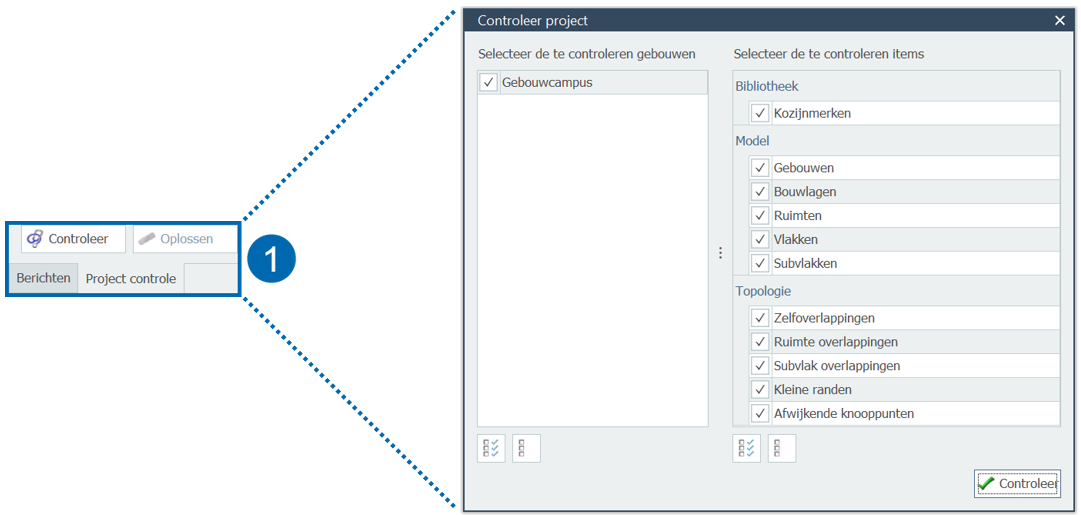

  1. Projectcontrole in de Modeller: Hiermee worden fouten in het model gedetecteerd.

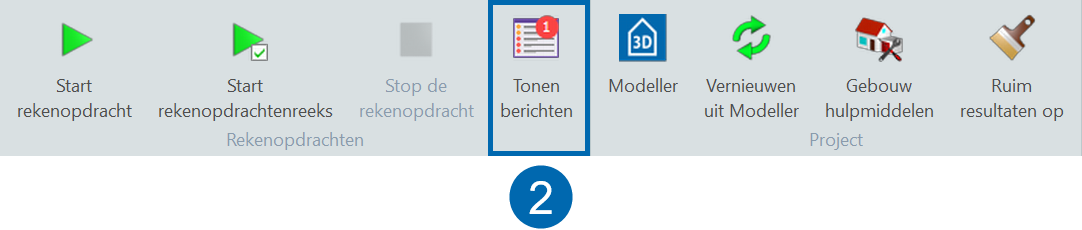

  1. Berichten in Gebouwprestatie: Indien er problemen bij de uitvoering van rekenopdracht optreden, worden deze hier getoond.

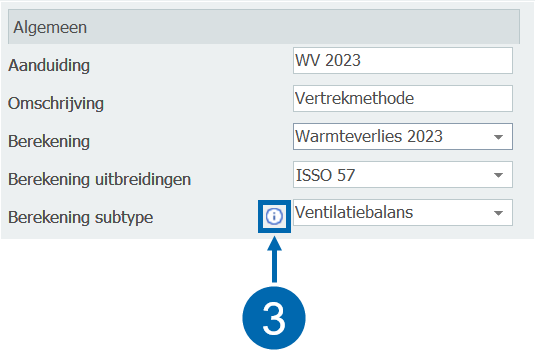

  1. I’tjes naast de invoervelden: Deze icoontjes bevatten velden met extra achtergrondinformatie die u verder op weg helpt.
