Bruto en netto hoogtes
Volgens het huidige bouwbesluit is de netto hoogte eis voor nieuwbouw met Gebruiksfunctie Woonfunctie 2,60 m. Dat betekent dat de berekende vloeroppervlakte minimaal een netto hoogte heeft van 2,60 m.
Omdat het berekende vloeroppervlak (Af) in veel formules terugkomt, is het belangrijk om hier op te controleren. Dit kan bijvoorbeeld in Overzicht gebouw in de Workflow van Gebouwprestatie.
Hoe worden de netto hoogtes berekend in Gebouwprestatie?
Situatie 1
De netto hoogte van een bouwlaag tussen een vloer en een dak is afhankelijk van de instelling hoe er is gemodelleerd. 'Modellering t.o.v' staat standaard op Binnenzijde.
In dit geval is de netto hoogte peil niveau (bovenkant) vloer en onderkant dak.
Situatie 2
De netto hoogte van een bouwlaag tussen verdiepingen wordt van peil niveau (bovenkant) vloer naar peil niveau (bovenkant) vloer berekend.
De dikte van de verdiepingsvloer wordt hiervan afgetrokken. Dit geldt ook indien het een Begane grondvloer is.
Situatie 3
Situatie 1 gecombineerd met situatie 2

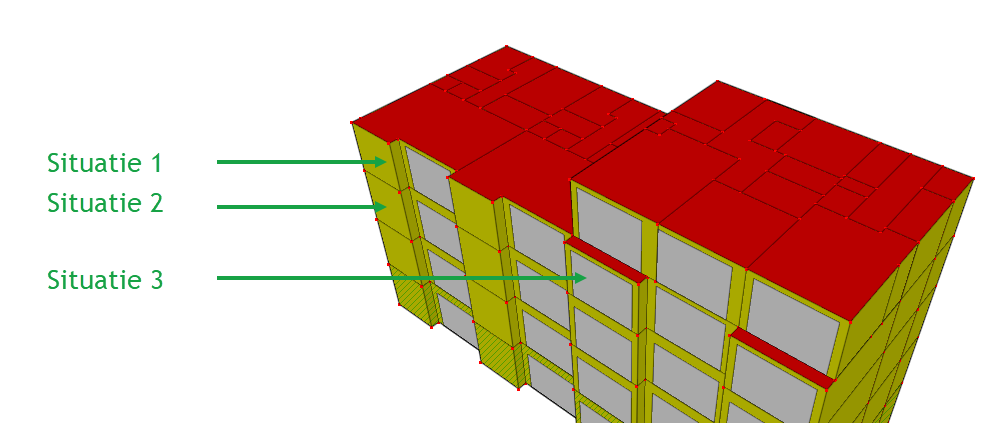

Voorbeeld gebouw:
Omdat het berekende vloeroppervlak (Af) in veel formules terugkomt, is het belangrijk om hier op te controleren. Dit kan bijvoorbeeld in Overzicht gebouw in de Workflow van Gebouwprestatie.
Hoe worden de netto hoogtes berekend in Gebouwprestatie?
Situatie 1
De netto hoogte van een bouwlaag tussen een vloer en een dak is afhankelijk van de instelling hoe er is gemodelleerd. 'Modellering t.o.v' staat standaard op Binnenzijde.
In dit geval is de netto hoogte peil niveau (bovenkant) vloer en onderkant dak.
Situatie 2
De netto hoogte van een bouwlaag tussen verdiepingen wordt van peil niveau (bovenkant) vloer naar peil niveau (bovenkant) vloer berekend.
De dikte van de verdiepingsvloer wordt hiervan afgetrokken. Dit geldt ook indien het een Begane grondvloer is.
Situatie 3
Situatie 1 gecombineerd met situatie 2
Voorbeeld gebouw:
De oplossing voor bijvoorbeeld een Warmteverliesberekening:
- maak een nieuwe constructie Dak aan en geef deze dezelfde dikte als een verdiepingsvloer
- gebruik deze constructie voor de daken die uitsteken
- selecteer het de Daken en kies voor Modellering Buitenzijde
Nu wordt de netto hoogte waar het Dak zit, hetzelfde berekenend als waar de verdiepingsvloer zit.
Om de bouwlagen dezelfde hoogte mee te geven tijdens het modelleren, bijvoorbeeld 3000 mm, kunnen alle dakvlakken vanuit de Buitenzijde worden gemodelleerd, zolang deze even dik is als de verdiepingsvloer.
Om de bouwlagen dezelfde hoogte mee te geven tijdens het modelleren, bijvoorbeeld 3000 mm, kunnen alle dakvlakken vanuit de Buitenzijde worden gemodelleerd, zolang deze even dik is als de verdiepingsvloer.
- klik hiervoor op 1 of meer dakvlakken
- scroll links onder in het detailvenster naar beneden
- pas Modellering tov naar Ja
- selecteer Buitenzijde
