Berekening geeft aan: geen oplossing gevonden. Controleer de instellingen.
Het advies is in dit geval om niet te sturen op ontwerpsnelheid criteria, maar juist alle mogelijkheden open te houden. En vanuit de Resultaten het Net nauwkeuriger af te stellen.
Belangrijk is om deze verkenning te doen in een Kopie van het desbetreffende Net.
Afhankelijk van de module kan het Net worden verkend door de volgende instellingen te controleren:
Belangrijk is om deze verkenning te doen in een Kopie van het desbetreffende Net.
Afhankelijk van de module kan het Net worden verkend door de volgende instellingen te controleren:
- bij Diameter handmatig invullen/Afmeting optie van de leidingen: zet deze optie op Nee of Berekenen voor alle leidingen
- bij Materialen: vink alle diameters aan en let goed op de vernauwde diameters materialen
- bij de Max ontwerpsnelheid/Bepaal afmeting via
Per instelling wordt in onderstaande kennisitems een toelichting gegeven. De toelichting geeft niet aan dat dit een oplossing is voor het desbetreffende project. Het geeft wel aan hoe je kan onderzoeken waar het punt ligt waardoor de berekening niet uitgevoerd kan worden.
1. Controleer of leidingen op een Vaste diameter staan
Door de volgende stappen te doorlopen:

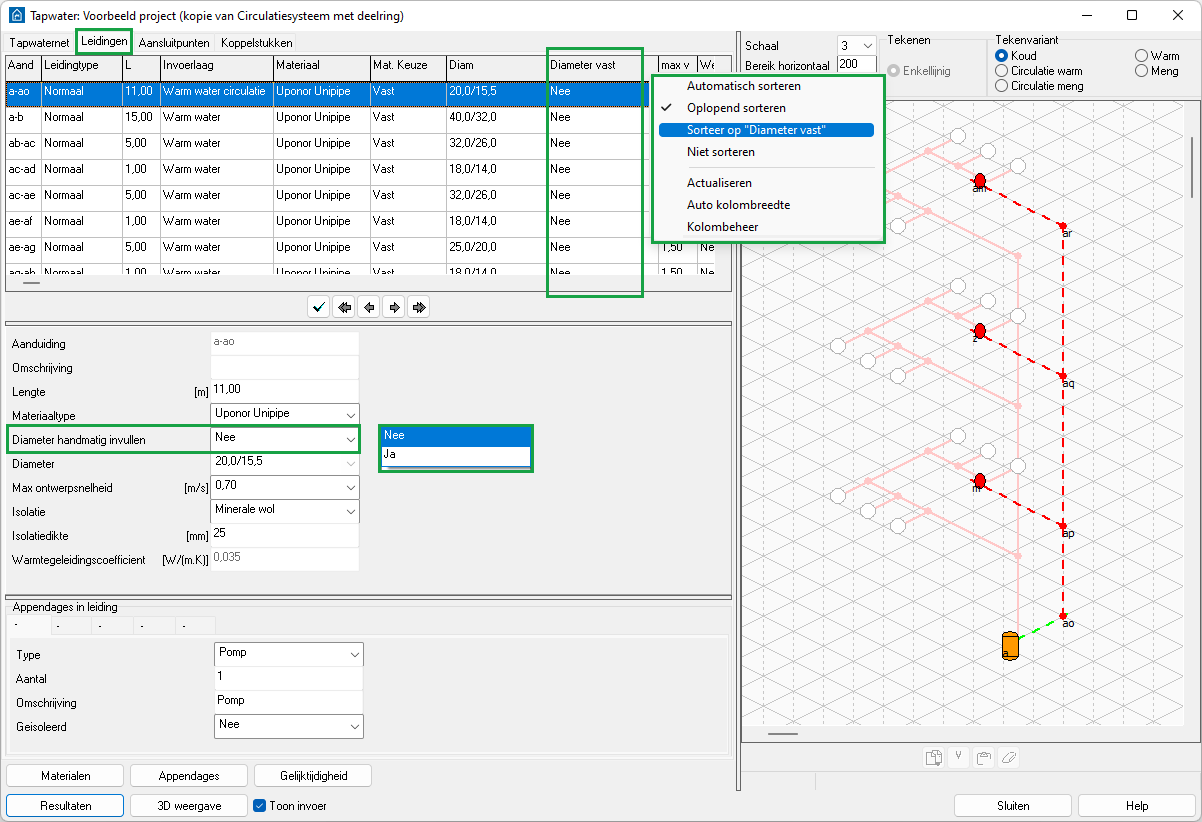

- Klik op het tabblad Leidingen
- Ga naar de kolom Diameter vast
- Klik met je rechtermuisknop op de kolomkop en selecteer Sorteer op "Diameter vast"
- Zet indien mogelijk de leidingen op Nee als ze op Ja staan in het detailvenster bij de optie Diameter handmatig invullen
En voer vervolgens de berekening nog een keer uit door op Resultaten te klikken.
2. Controleer de diameters waarmee de berekening wordt uitgevoerd
Door de volgende stappen te doorlopen:

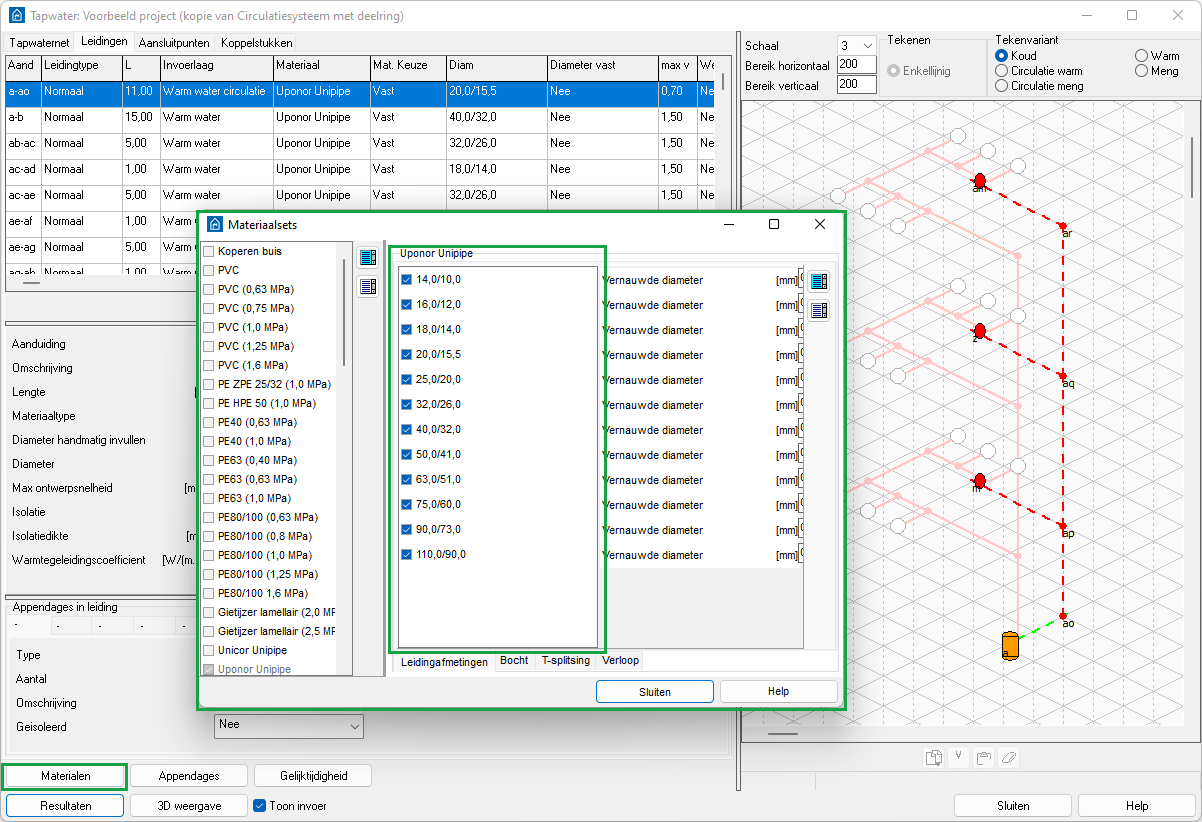

- Klik onderaan op de knop Materialen
- Selecteer ook de niet aangevinkte diameters
En voer vervolgens de berekening nog een keer uit door op Resultaten te klikken.
3. Controleer de eisen van de ontwerpsnelheid voor de leiding zijn ingesteld
Voor de Max ontwerpsnelheid kunnen verschillende controles worden ingevoerd, zoals bijvoorbeeld m/s, Pa of een combinatie hiervan.
In dit artikel worden 2 maximale ontwerpsnelheden toegelicht:
In dit artikel worden 2 maximale ontwerpsnelheden toegelicht:
- maximale stroomsnelheid: m/s
- combinatie maximale stroomsnelheid en maximale druk: m/s; Pa (module Verwarming en koeling)
Toelichting maximale stroomsnelheid: m/s
Mogelijk ligt de oplossing in het aanpassen van de stroomsnelheid.
Dit kan op 2 manieren:
Mogelijk ligt de oplossing in het aanpassen van de stroomsnelheid.
Dit kan op 2 manieren:
- per leiding: klik op een leiding en wijzig in het detailvenster de Max ontwerpsnelheid
- voor het totale net wijzig dan de Max ontwerpsnelheid op het eerste tabblad van het net
Toelichting combinatie maximale stroomsnelheid en maximale druk: m/s; Pa (module Verwarming en koeling)
In het voorbeeld is gekozen voor een maximale ontwerpsnelheid: 1,20 m/s; 10-200 Pa
Hierdoor is het niet mogelijk om een oplossing te vinden in het Net.
De eerste controle is de minimale en maximale druk van het Net, via de volgende stappen:
In het voorbeeld is gekozen voor een maximale ontwerpsnelheid: 1,20 m/s; 10-200 Pa
Hierdoor is het niet mogelijk om een oplossing te vinden in het Net.
De eerste controle is de minimale en maximale druk van het Net, via de volgende stappen:

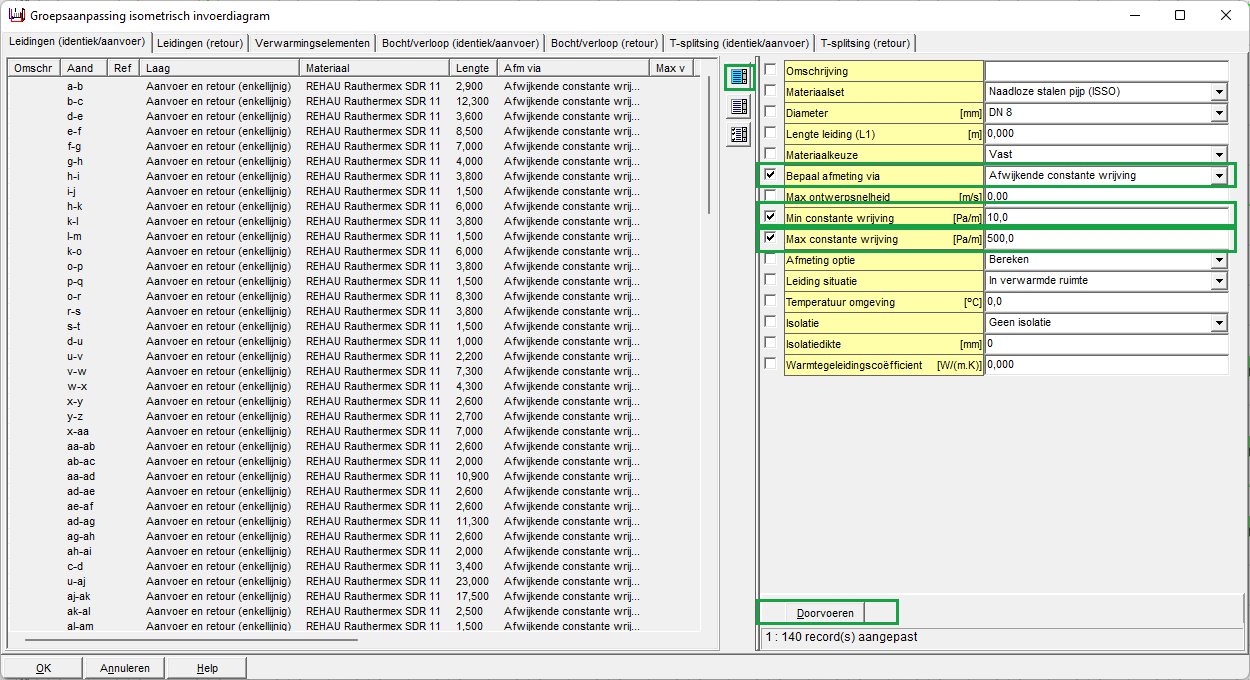

- ga naar groepsaanpassing
- selecteer alle leidingen
- vink Bepaal afmeting via aan en selecteer Afwijkende constante wrijving
- vink Min constante wrijving aan en zet deze op 10 Pa/m
- vink Max constante wrijving aan en zet deze op 500 Pa/m
- klik op doorvoeren en klik op OK
- ga naar Resultaten (indien de foutmelding blijft scroll dan eerst door alle regels in de verschillende tabbladen)
- kijk naar het bereik van de druk in de kolom dp/m in de Verkorte leidingtabel om de min en max voor de constante wrijving te bepalen
